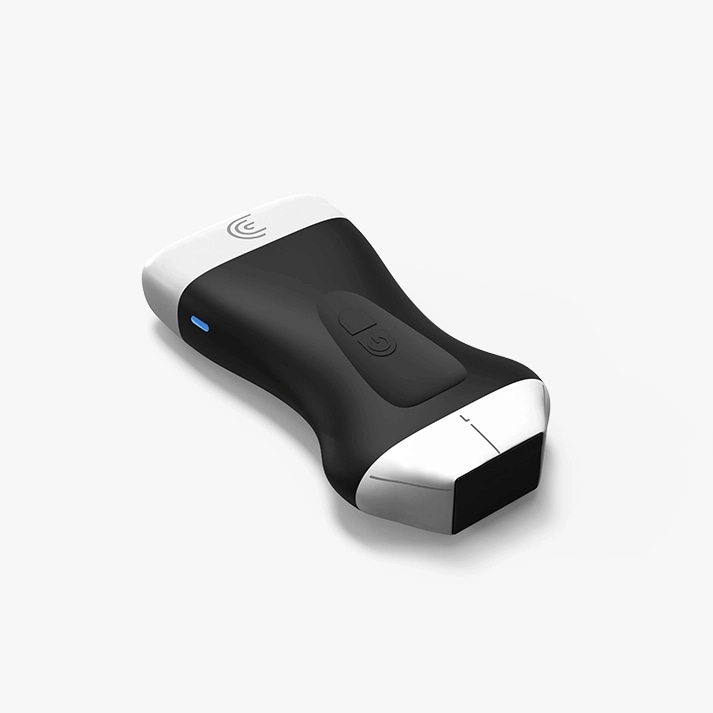

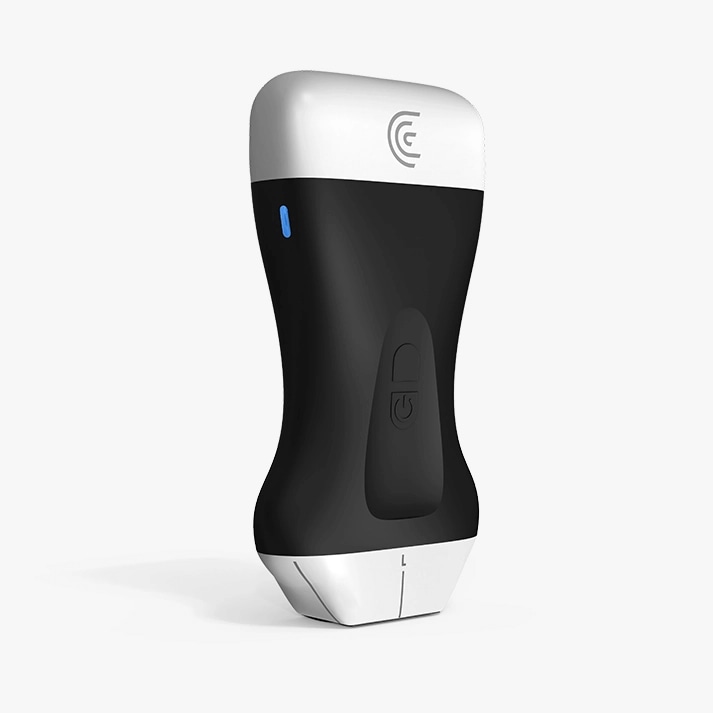

Комбинированный ультразвуковой сканер Clarius PAL HD3
Беспроводной сканер с двумя решётками в одном корпусе — фазированной и линейной: частота 1–15 МГц, глубина визуализации до 40 см.
| Вид прибора | портативный беспроводной ультразвуковой сканер (handheld ultrasound) |
|---|---|
| Тип датчика | фазированный + линейный в одном корпусе (PAL) |
| Частота | 1–15 МГц |
| Глубина сканирования | до 40 см |
| Поле зрения | 90° (фазированная решётка) / 29 мм (линейная решётка) |
| Размеры | 148 × 76 × 32 мм |
| Вес | 307 г |
| Режимы визуализации | B, M, цветной и энергетический допплер, PW-допплер, Needle Enhance, раздельный экран |
| Автономность | около 60 минут сканирования, режим ожидания около 7 дней |
| Время зарядки | около 90 минут |
| Подключение | Wi-Fi 802.11n (5 ГГц), Bluetooth Low Energy 4.0+ |
| Совместимость | iOS 16 и новее, Android 13 и новее; ChromeOS не поддерживается |
| Хранение данных | на устройстве, с подпиской Membership — облако Clarius Cloud, экспорт DICOM |
| Производитель | Clarius Mobile Health Corp., Ванкувер, Канада |
Что это
PAL HD3 — единственная в линейке модель с двумя решётками в одном корпусе: фазированная (поле зрения 90°, для глубоких и кардиальных структур) и линейная (29 мм, для поверхностных). Диапазон частот самый широкий среди восьми моделей — 1–15 МГц, глубина до 40 см, вес 307 г.
Производитель указывает область применения как первичную и неотложную помощь: один прибор закрывает и опорно-двигательный аппарат, и протокол eFAST при травме — без замены датчика.
Линейка Clarius: чем отличаются модели
У завода Clarius восемь сканеров одной беспроводной платформы, различаются они типом решётки, диапазоном частот, глубиной сканирования и весом:
| Модель | Тип решётки | Частота | Глубина сканирования | Вес |
|---|---|---|---|---|
| Clarius C3 | конвексный | 2–6 МГц | до 40 см | 308 г |
| Clarius EC7 | внутриполостной (эндокавитальный) | 3–10 МГц | до 15 см | 326 г |
| Clarius L7 | линейный | 4–13 МГц | до 15 см | 288 г |
| Clarius L15 | линейный высокочастотный | 5–15 МГц | до 7 см | 290 г |
| Clarius L20 | линейный сверхвысокочастотный | 8–20 МГц | до 4 см | 290 г |
| Clarius PA | фазированный | 1–5 МГц | до 40 см | 292 г |
| Clarius PAL (эта модель) | фазированный + линейный | 1–15 МГц | до 40 см | 307 г |
| Clarius C7 Vet | конвексный ветеринарный | 3–10 МГц | до 18 см | 289 г |
Область применения
Из заявленных производителем применений — то, что относится к спортивной и клинической диагностике:
| Область применения | Что визуализирует PAL |
|---|---|
| Брюшная полость | органы брюшной полости |
| Сердце | кардиологическая оценка |
| Лёгкие | поверхностно и на глубину |
| Опорно-двигательный аппарат | мышцы, сухожилия, связки |
| Нервы и болевые точки | периферические нервы |
| Малые органы | щитовидная железа и другие поверхностные железы |
| Сосуды | периферические сосуды |
| eFAST | расширенный протокол ультразвуковой оценки при травме |
Приложение, облако и голосовое управление
Приложение Clarius устанавливается на телефон или планшет — iOS 16 и новее либо Android 13 и новее, ChromeOS не поддерживается — и подключается к сканеру по Wi-Fi 802.11n (5 ГГц) и Bluetooth Low Energy 4.0+. Голосовое управление переключает режимы и пресеты без прикосновения к экрану — руки при этом заняты датчиком и пациентом.
B-режим, M-режим, цветной и энергетический допплер встроены в приложение как отдельные режимы визуализации — без переключения датчика. Импульсный допплер (PW) считает скорость кровотока в выбранной точке.
Режим Needle Enhance подсвечивает ход иглы на экране — используется при пункциях и блокадах под контролем УЗИ.
Снимки и видео сохраняются на устройстве, а с подпиской Membership — дополнительно в облаке Clarius Cloud с экспортом в формат DICOM. Данные Wi-Fi-канала защищены протоколом TLS 1.2, Bluetooth — AES128 и RSA4096; персональные данные пациента хранятся с соответствием HIPAA и могут быть удалены со снимка отдельной функцией.
Автономность и подключение
Одной зарядки хватает примерно на 60 минут непрерывного сканирования, полная зарядка занимает около 90 минут, в режиме ожидания сканер держит заряд около 7 дней. Загрузка после включения — как правило, менее 30 секунд, точное время зависит от платформы.
Экспорт данных — по Wi-Fi, Bluetooth, в облако или по протоколу DICOM: неподвижные снимки сохраняются в JPEG, PNG, BMP или DICOM, видеоролики — в DICOM или MP4, воспроизведение записанного цикла — до 30 секунд.
Рабочий диапазон — от 0 до 40 °C при влажности от 15 до 90 %; рекомендованная производителем продолжительность одного осмотра — 20 минут, дальше сканер требует паузы.
Производитель
Производитель — Clarius Mobile Health Corp., Ванкувер, Канада. Программируемых кнопок на корпусе — 2, назначаются в приложении под конкретный протокол осмотра.
