AMTI (Advanced Mechanical Technology, Inc.) — американский производитель измерительных приборов для биомеханики: силовых платформ (force plate), инструментированных беговых дорожек со встроенными платформами, усилителей сигнала и монтажных систем под них.
Платформа AMTI меряет силу реакции опоры — вертикальную составляющую и две сдвиговые, — а не распределение нагрузки под стопой, как платформа давления. По такой записи разбирают прыжок и приземление, удержание равновесия, ходьбу и функциональные тесты.
Приборы работают и отдельным измерительным инструментом, и в связке с системой Noraxon: сила реакции опоры пишется на ту же шкалу времени, что поверхностная ЭМГ (EMG), захват движения и видео, а разбор идёт в общей программе myoRESEARCH (MR).
Портативная линия AccuPower носит усиление внутри самой платформы: к компьютеру она идёт одним кабелем USB и работает на любой ровной поверхности — измерение выносится туда, где занимается спортсмен.
-
Трёхосевые силовые платформы AMTI Force Plates
Портативная линия AccuPower: сила реакции опоры по трём осям.
Подробнее -

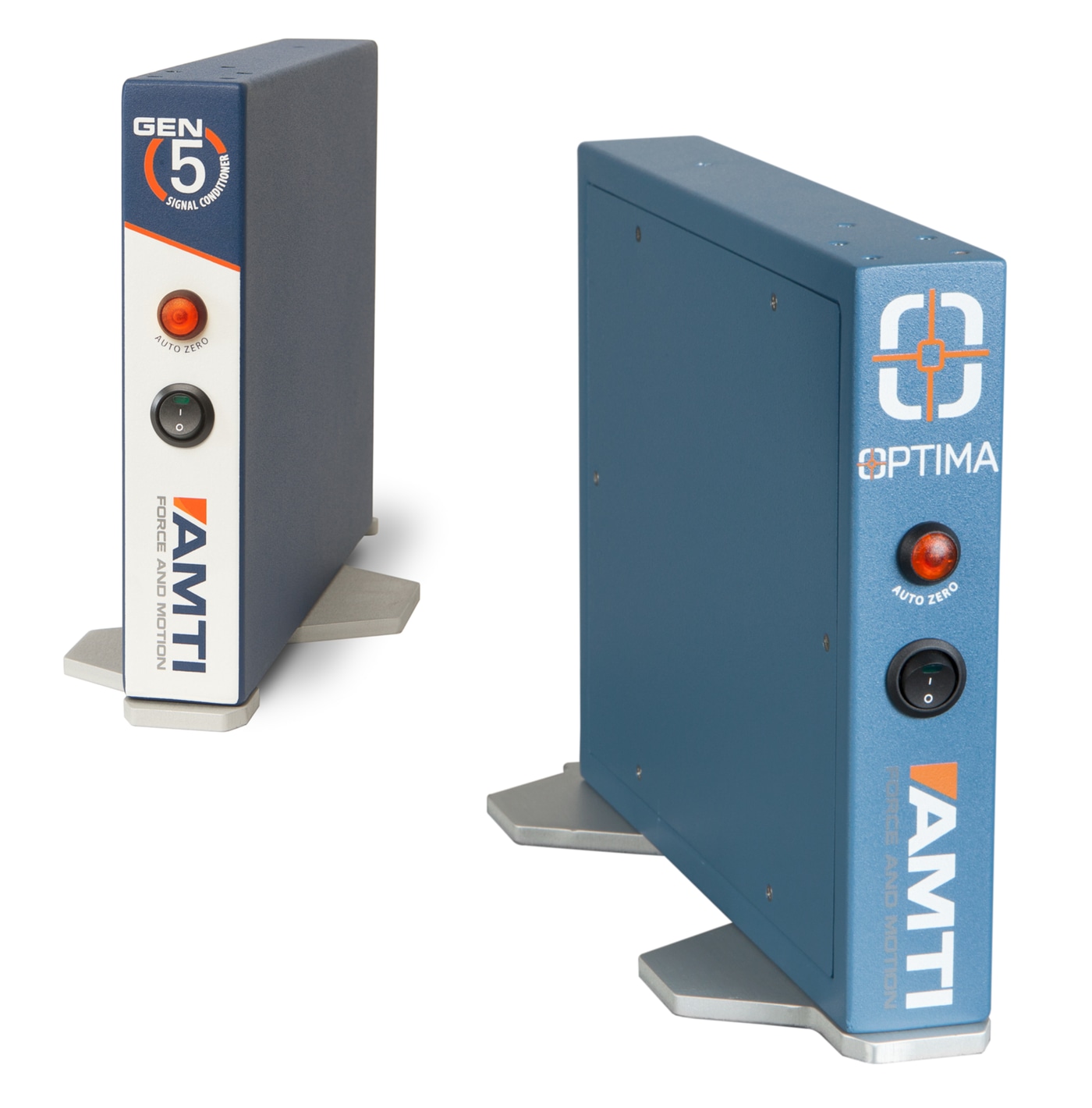

Аксессуары для платформ AMTI
Усилители сигнала Gen5 и Optima, кабели, монтаж.
Подробнее -
Инструментированные беговые дорожки AMTI
Дорожка со встроенными платформами: серия шагов подряд.
Подробнее
Кто выпускает AMTI
Приборы марки выпускает американская компания AMTI (Advanced Mechanical Technology, Inc.) — производство в Уотертауне, штат Массачусетс, США.
Завод делает измерительный инструмент для биомеханики: силовые платформы, инструментированные беговые дорожки со встроенными платформами, усилители сигнала и модульные системы монтажа. Тренажёров в линейке нет — все приборы марки только меряют.
Область применения производитель описывает тремя направлениями: биомеханические исследования, клинический анализ движения и оценка физической подготовленности. По записи платформы разбирают механику прыжка, приземления, удержания равновесия, ходьбы и функциональных тестов.
Силовая платформа (force plate) и платформа давления — разные приборы
Силовая платформа AMTI меряет силу реакции опоры: вертикальную составляющую (Fz) и две сдвиговые (Fx, Fy). Это вектор силы, с которой опора отвечает на действие тела, — по нему видно нагружение, отталкивание и механику движения целиком.
Платформа давления (pressure platform) пишет другое — как нагрузка распределена по площади стопы. Приборы отвечают на разные вопросы и друг друга не заменяют, поэтому в описании прибора важно, какое из двух слов стоит: «сила» или «давление».
Многоосевое измерение и нужно затем, чтобы видеть движение не одной цифрой. Вертикальная составляющая говорит, с какой силой человек давит на опору; сдвиговые — куда он при этом уходит: вперёд, назад или в сторону.
Три группы приборов AMTI в каталоге ORO Sport
Приборы марки в каталоге разложены на три группы: сама платформа, дорожка со встроенными платформами и обвязка — усилители сигнала и монтаж.
| Группа | Что это | Что даёт |
|---|---|---|
| Силовые платформы AccuPower | портативные платформы, работают на любой ровной поверхности | сила реакции опоры по трём осям на одиночном контакте |
| Инструментированные беговые дорожки | дорожка с двумя встроенными 6-осевыми силовыми платформами | сила каждой ноги отдельно на серии шагов подряд |
| Усилители и монтаж | усилители сигнала Gen5 и Optima, модульная рельсовая система | перевод сигнала платформы в USB и установка платформы на место |
Данные производителя. Подробности каждой группы — на её карточке, плитки выше.
Портативная платформа AccuPower: характеристики
Портативная линия завода называется AccuPower. Усиление сигнала встроено в саму платформу, поэтому к компьютеру она идёт одним кабелем USB и ставится на любую ровную поверхность — оборудованная лаборатория для работы не нужна.
Чувствительный элемент платформы — датчики на эффекте Холла (Hall Effect).
| Показатель | Значение |
|---|---|
| Габариты (Д × Ш × В) | 1016 × 762 × 127 мм |
| Масса | 27,27 кг |
| Чувствительный элемент | датчики на эффекте Холла (Hall Effect) |
| Предел по вертикали (Fz) | 8 896 Н |
| Предел по сдвигу (Fx, Fy) | 4 448 Н |
| Портативность | да, работа на любой ровной поверхности |
Данные производителя по модели ACP-O.
Инструментированные беговые дорожки: тандем и бок о бок
Инструментированная беговая дорожка (instrumented treadmill) — дорожка, в ленты которой встроены две независимые 6-осевые силовые платформы. Отдельная платформа даёт один контакт стопы; дорожка даёт серию шагов подряд.
Две ленты разделены минимальным зазором и синхронизированы по скорости: идут как одна поверхность, но пишут силу каждой ноги отдельно — в том числе в фазе двойной опоры, когда обе стопы касаются полотна одновременно.
Раскладки две. Тандем (front-to-back) — ленты одна за другой, зазор 3 мм. Бок о бок (side-by-side) — ленты рядом, зазор 7 мм.
Две раскладки дорожки одной таблицей
| Показатель | Тандем (front-to-back) | Бок о бок (side-by-side) |
|---|---|---|
| Рабочая поверхность одной ленты | 75 × 61 см | 152 × 32 см |
| Общая рабочая поверхность | 150 × 61 см | 152 × 64 см |
| Зазор между лентами | 3 мм | 7 мм |
| Габариты с поручнями | 203 × 114 × 128 см | 203 × 114 × 128 см |
| Масса | 400 кг | 400 кг |
| Скорость ленты | 0–20 км/ч | 0–20 км/ч |
| Угол наклона | 0–25 % (14°) | 0–25 % (14°) |
| Сила по вертикали (Fz) | 8 800 Н на платформу | 8 800 Н на платформу |
| Сила по сдвигу (Fx, Fy) | 4 500 Н на платформу | 4 500 Н на платформу |
| Питание | 208 В, 3 фазы, 20 А | 208 В, 3 фазы, 20 А |
Дорожка поставляется в сборе и ставится как отдельно стоящая: съёмные колёса позволяют закатить её на место, монтаж возможен вровень с полом или в приямок. Сигнал идёт по USB, силы по каждой ноге в реальном времени показывает программа AMTI StrideWorks.
Усилители сигнала: Gen5 и Optima
Платформа подключается к компьютеру не напрямую, а через усилитель сигнала: он переводит показания датчиков в цифровой поток USB и в аналоговый выход для стороннего оборудования.
Gen5 Signal Conditioner работает с промышленными датчиками AMTI и с большинством платформ прежних поколений: шесть независимо настраиваемых каналов, до 2000 Гц на канал, цифровой выход USB 2.0, аналоговый выход ±5 В по шести каналам BNC или проводами, синхронизация по RCA, Genlock и внешнему триггеру.
Optima Signal Conditioner (OPT-SC) рассчитан только на серии Optima-HPS и Optima-BMS: до 1200 Гц на канал, цифровой выход USB 2.0, аналоговый выход через DB25S, та же синхронизация. Усилитель подбирают под модель платформы — одного на всю линейку нет.
Монтаж: модульная рельсовая система
Стационарная платформа ставится не прямо в бетон, а на модульную рельсовую систему (Modular Rail System) — алюминиевые рельсы высотой 1 дюйм (2,5 см).
Система рассчитана на платформы размерами 46 × 51, 40 × 60, 60 × 60, 60 × 90, 60 × 120 и 90 × 90 см. Вместе с платформой идут пара рельсов и монтажный комплект: эпоксидная смола, крепёж и инструмент.
Полосу наращивают дополнительными рельсами и филлер-плитами — в четверть, половину и целую ячейку. Место под платформу, которую поставят позже, готовится сразу, и переделывать пол во второй раз не нужно.
Как выбирать между приборами AMTI
Выбор идёт от того, что нужно записать. Разовое усилие — прыжок, приземление, удержание равновесия, изометрический тест — пишется портативной платформой AccuPower: её ставят там, где занимается спортсмен, и подключают одним кабелем.
Серия шагов подряд — ходьба и бег — снимается на инструментированной дорожке: она даёт десятки последовательных контактов каждой ноги вместо одного и показывает разницу между сторонами на длинной записи.
Стационарная установка нужна там, где платформа должна стоять заподлицо с дорожкой ходьбы и не менять место: тогда к платформе подбирают усилитель и модульные рельсы, а монтаж закладывают в проект помещения.
Во всех случаях запись заводится в программу myoRESEARCH (MR): модели с усилителем Gen5 — по USB, платформы AccuPower — через модуль аналогового интерфейса (Analog Interface System, AIS).
Поставка в России
ORO Sport поставляет приборы AMTI: привозит оборудование, вводит в эксплуатацию и обучает работе с платформой, усилителем и записью в программе myoRESEARCH.
Подбор ведётся от задачи: тип прибора, размер платформы, способ монтажа и усилитель фиксируются в спецификации проекта. Три карточки марки — на плитках выше.
