Ergotest Innovation AS, Норвегия
MuscleLab — оборудование для тестирования спортсменов
MuscleLab — марка норвежской компании Ergotest Innovation AS: одиннадцать приборов и два интерфейса, из которых собирают систему тестирования спортсмена под свои задачи.
Главное свойство линейки — общая шкала времени. Сила, время контакта, скорость, углы в суставе и мышечная активность пишутся одновременно и сводятся блоком DSU с точностью ±1 мс.
Правило марки: если величину можно измерить — можно проверить, происходят ли нужные изменения. Если измерить нечем, остаётся гадать.
-
Готовый набор: динамическая сила
Комплект для тестов динамической силы MUSCLELAB Power
- Состав
- SDI, энкодер, программа
- Лицензия
- 3 компьютера, 6 месяцев обслуживания
Скорость, перемещение и мощность, тест мощности, график зависимости силы от скорости, оценка 1ПМ и тренировка с обратной связью.
Подробнее -
Готовый набор: прыжок
Комплект для прыжковых тестов MUSCLELAB Jump
- Состав
- SDI, контактная сетка, программа
- Разрешение
- менее 2 мс
Время контакта и полёта, высота прыжка и жёсткость. Тесты SJ, CMJ, DJ и RJ, барьерные прыжки и беговые тесты.
Подробнее -
Перемещение, скорость и мощность
Линейный энкодер MuscleLab — датчик линейного положения
- Ход троса
- 0–3,5 м
- Разрешение
- 0,019 мм
Трос цепляют к грифу штанги или к грузовому стеку тренажёра. Профиль сила–скорость, оценка 1ПМ, тест на мышечную выносливость.
Подробнее -
Прыжок, изометрия и равновесие
Силовая платформа для прыжковых тестов MuscleLab
- Диапазон
- 4 × 500 кг, всего 2000 кг
- Частота
- 200 Гц или 1 кГц

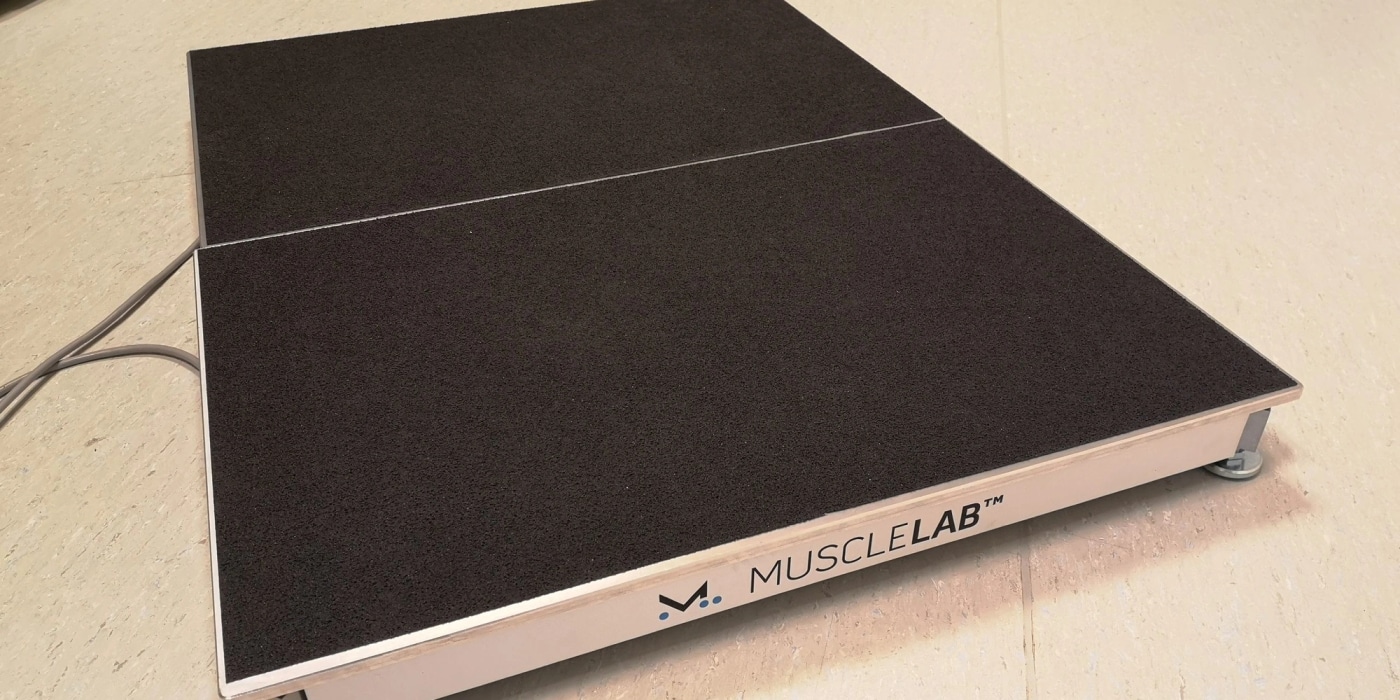

Тесты SJ, CMJ, DJ и RJ, колебания позы. Две платформы вместе пишут левую и правую стороны раздельно.
Подробнее -
Скорость и расстояние сплошной кривой
Лазерный измеритель скорости MuscleLab laserSpeed
- Дальность
- 3–60 м, свыше 300 м по жилету
- Частота
- 2,56 кГц внутри, 20 Гц на выходе
Спринт, разбег в прыжке в длину и с шестом, конькобежный спорт, гонки на колясках.
Подробнее -
Спринт с сопротивлением и с поддержкой
Тяговый тренажёр для спринта MuscleLab dynaSpeed
- Скорость
- до 13,7 м/с
- Линия
- 87 м
Силу тяги задаёт программа — по расстоянию, по скорости или постоянной. Тяга в обе стороны, до 50 кг.
Подробнее
Куда ещё смотреть
Разделы каталога, где стоит оборудование того же назначения.
Разделы каталога
- Диагностика и мониторинг весь раздел
- Оборудование весь каталог ORO Sport
Похожие системы других марок
- Qualisys оптический захват движения
- Cometa Systems ЭМГ и IMU
- Output Sports один носимый датчик
- Платформы AMTI сила по трём осям
Состав системы под клуб, федерацию или клинику собираем по задаче: напишите, какие тесты нужно закрыть.
Норвежская разработка
Ergotest Innovation AS работает в городе Статхелле на юге Норвегии и выпускает приборы под маркой MuscleLab.
Линейка построена вокруг одной идеи: разные величины — сила, время контакта, скорость, углы в суставе, мышечная активность — должны писаться одновременно и сводиться по времени, иначе сравнивать их между собой нельзя.
Что закрывает система
- Сила и мощность — платформы, датчики силы, линейный энкодер
- Прыжок и время контакта — инфракрасная контактная сетка и платформы
- Спринт и скорость — фотоэлементы, laserSpeed, dynaSpeed
- Походка и углы в суставе — датчики IMU и электрогониометр
- Мышечная активность — двухканальная электромиография
Одна шкала времени
Блок DSU сводит проводные и беспроводные приборы на одну шкалу времени с точностью ±1 мс. Восемь умных портов сами определяют тип подключённого устройства.
Встроенный радиохост 2,4 ГГц держит шесть беспроводных датчиков; если их больше, к блоку подключают до восьми внешних радиохостов.

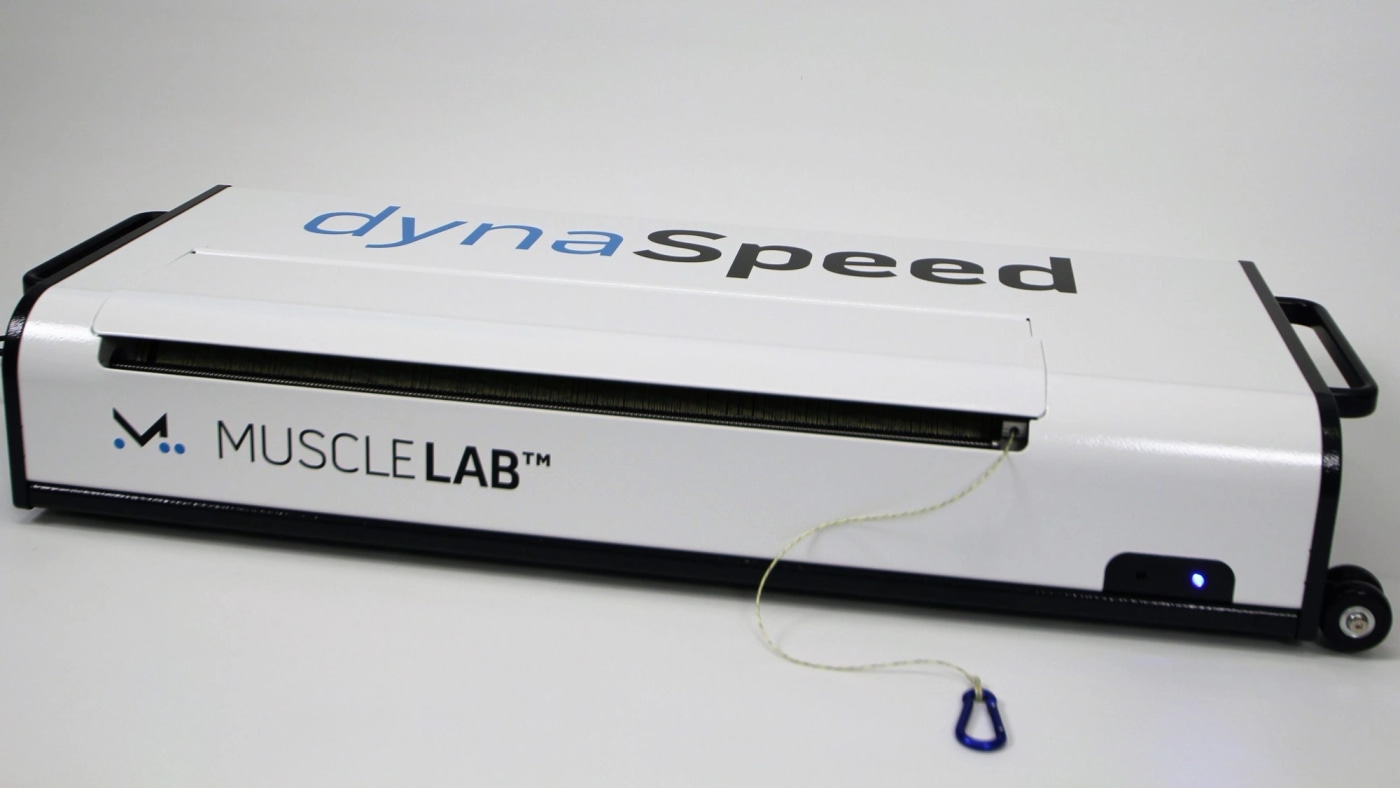

dynaSpeed: бег с сопротивлением и с поддержкой
Линию от dynaSpeed цепляют к спринтеру, а силу тяги задаёт программа: устройство либо сопротивляется движению, либо тянет вперёд — бег с поддержкой, оверспид.
Тяга настраивается по расстоянию или по текущей скорости. При постоянной тяге сила изотонична: она не зависит ни от скорости, ни от ускорения.
dynaSpeed синхронизируется с остальными приборами системы: пара датчиков IMU или контактная сетка дают разбор каждого шага.
laserSpeed: сплошная кривая вместо отсечек
Лазер ставят позади бегущего или перед ним и непрерывно пишут расстояние и скорость. Прибор беспроводной, лёгкий и разворачивается быстро — марка считает это главным доводом для работы на площадке, а не в помещении.
Кроме спринта его применяют в разбеге для прыжка в длину и с шестом, в конькобежном спорте и в гонках на колясках.
Что делают с данными
Издание Professional открывает интерактивный доступ ко всем исходным данным: кривые перемещения, силы, скорости и мощности по каждому повторению можно разложить вручную, а не только принять готовый отчёт.
Показатели для тренировки с обратной связью: мощность, MPV — средняя движущая скорость, и RVD — скорость нарастания скорости.
Правило марки
Чтобы что-то изменить, нужно знать, что именно менять.
Если величину можно измерить — можно проверить, происходят ли нужные изменения. Если измерить нечем, остаётся гадать.
Из чего собирается система
Сила и мощность
- Силовые платформы
- Датчики силы, проводные и беспроводной
- Линейный энкодер перемещения
Движение и мышцы
- Датчик IMU для походки и бега
- Датчик ЭМГ на два канала
- Электрогониометр для углов в суставе
Скорость и время
- Инфракрасная контактная сетка
- Оптические фотоэлементы
- Лазерный датчик laserSpeed
- Тяга dynaSpeed для спринта

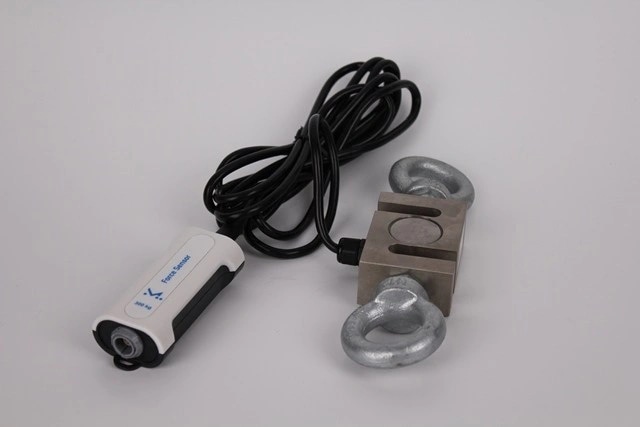

Датчики силы
Датчики силы ставят там, где нужна изометрическая сила и скорость её нарастания:
- Максимальная сила
- RFD — скорость нарастания силы, окно настраивается
- Стандартные диапазоны ±100, ±300 и ±500 кг
Диапазоны и исполнения помимо стандартных — по запросу.

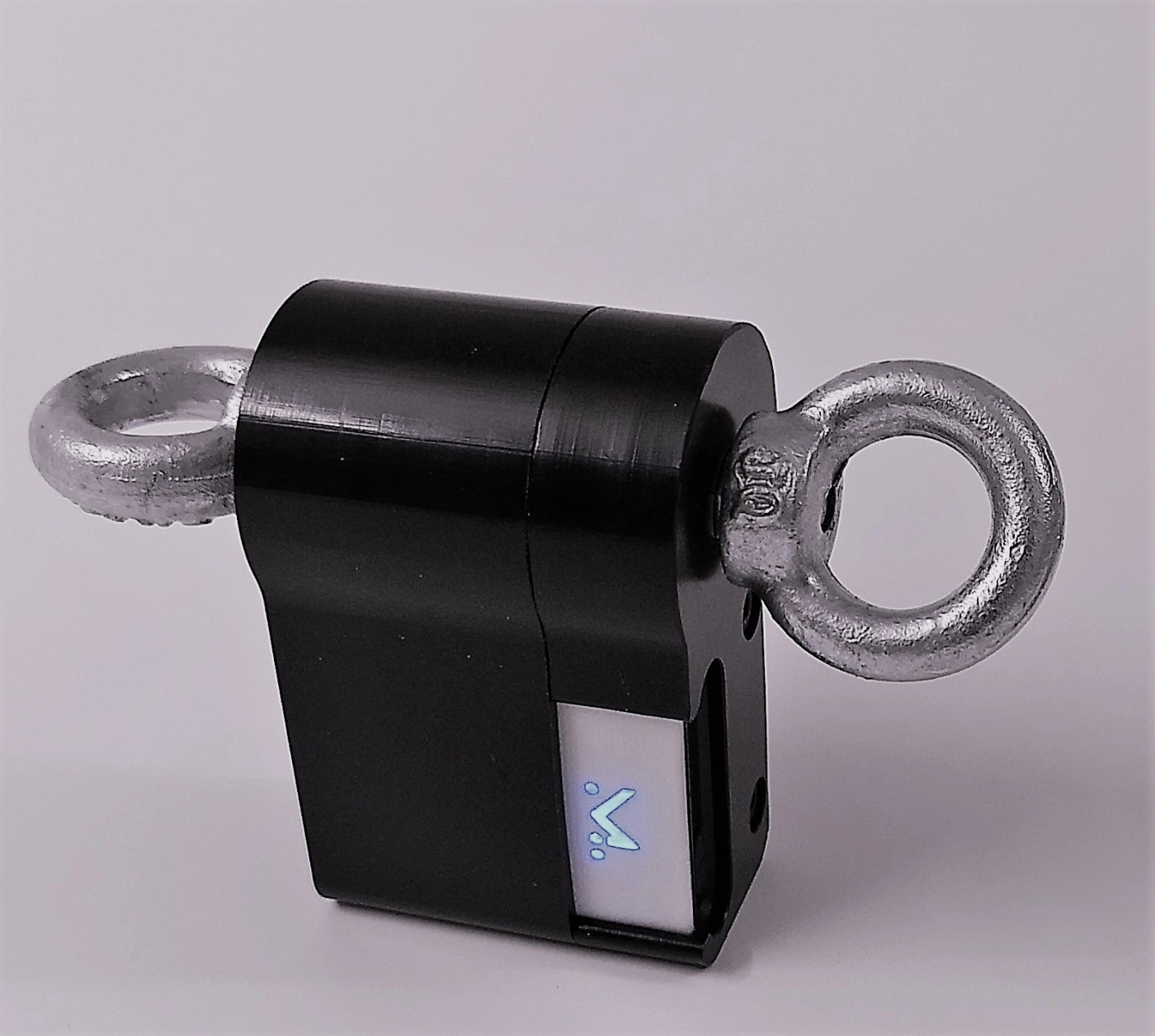

Беспроводной датчик силы
То же измерение без провода к компьютеру. Завод называет основное применение — тяга саней.
Встроенная память пишет данные, когда датчик вышел из зоны действия радиоканала, и отдаёт их при возврате в зону.
Носимые датчики: ЭМГ, IMU и электрогониометр
Три носимых датчика устроены одинаково: вес 20 граммов, встроенная память на 2 ГБ, работа от батареи более 8 часов.
Память снимает зависимость от радиоканала: датчик пишет на себя, а на компьютер данные уходят потом.
- ЭМГ — мышечная активность, 1 или 2 канала
- IMU — анализ походки и бега: акселерометр, гироскоп и магнитометр
- Электрогониометр — двухосный, углы в суставе
Кабели ЭМГ поставляются отдельно: одноканальный и двухканальный.
Хронометраж: фотоэлементы и инфракрасная сетка
Фотоэлементы держат спринт и тесты на ловкость. Одному хронометражному створу нужны две стойки: под фотоэлемент и под отражатель; подойдут обычные фотоштативы.
Инфракрасная сетка — это два блока, irSOURCE и irMIRROR: между ними в нескольких миллиметрах над полом растянут «коврик» из инфракрасных лучей. Прерывание луча даёт время контакта и время полёта, а из них — высоту прыжка, жёсткость и мощность.
Связь с фотоэлементами идёт через радиоприёмопередатчик RF-хост. Один RF-хост обслуживает 8 хронометражных створов.
Синхронизация: SDI и DSU
SDI — переходник на одно устройство: один порт для датчика или принадлежности, один USB для компьютера. Батарея не нужна, питание и датчик, и переходник берут от USB.
DSU — блок синхронизации на несколько устройств сразу: он сводит проводные и беспроводные датчики на одну шкалу времени с точностью ±1 мс.
- 8 умных портов: тип подключённого устройства определяется сам
- Встроенный радиохост 2,4 ГГц на 6 внешних датчиков — ЭМГ, EGM, IMU
- До 8 внешних радиохостов 2,4 ГГц, если беспроводных датчиков больше
- Встроенная батарея на 10 часов — для работы в поле
Кто такие MuscleLab
MuscleLab — марка систем для тестирования спортсменов. Разработчик и производитель — Ergotest Innovation AS, город Статхелле на юге Норвегии. Марка называет свою линейку полной системой тестирования: силовые платформы, датчики линейного положения, ворота хронометража, лазерный датчик скорости, бег с сопротивлением и с поддержкой, датчики IMU и электромиография — и всё это синхронизировано между собой.
С чего всё началось: линейный энкодер
У этого датчика много имён — линейный энкодер, датчик линейного положения, датчик скорости. Первый такой прибор Ergotest Innovation сделала в 1990 году и назвала линейным энкодером просто потому, что он «кодировал» прямолинейное движение в числа: перемещение и скорость.
В 1996 году появился первый энкодер со втягивающимся тросом. С этого момента прибор стал переносным: трос цепляют почти к любому подвижному предмету или к части тела и получают перемещение, скорость и мощность прямо на площадке, а не только в лаборатории.
Как марка формулирует задачу
На главной странице марки стоит короткая мысль: чтобы что-то изменить, нужно знать, что именно менять. Если величину можно измерить, можно и проверить, происходят ли нужные изменения на самом деле. Если измерить нечем — остаётся гадать.
Отсюда и устройство линейки: не один прибор на все случаи, а набор датчиков под конкретные вопросы, которые сводятся на одну шкалу времени.
Порядок работы, который предлагает марка
Почти любая силовая программа делается ради результата в каком-то действии — броске, беге, прыжке, ходьбе. Марка описывает порядок так. Сначала выбирают упражнение. Затем в этом упражнении проводят тесты и получают исходное состояние.
Дальше тренировку строят под нужное свойство — взрывную силу, мышечную выносливость и так далее; биологическая обратная связь помогает удерживать работу в заданном режиме. Повторный тест показывает сдвиг в самом упражнении.
Последний шаг марка называет самым интересным: проверить, стал ли спортсмен лучше в своём действии, а не только в упражнении. Если сдвига нет, значит пора менять упражнение или что-то ещё в программе и заходить снова.
Из чего собирается система
В линейке одиннадцать приборов: линейный энкодер, инфракрасная контактная сетка, силовая платформа, датчик силы и его беспроводное исполнение, датчик IMU, датчик ЭМГ, электрогониометр, оптические фотоэлементы, лазерный датчик laserSpeed и тяговое устройство dynaSpeed.
Плюс два интерфейса. SDI — переходник на одно устройство: порт для прибора и USB для компьютера, батарея не нужна. DSU — блок синхронизации: восемь умных портов, встроенный радиохост на шесть беспроводных датчиков и собственная батарея на десять часов работы в поле.
Собирают систему по одному прибору за раз: докупленный датчик встаёт в тот же протокол и пишется на ту же шкалу времени, что и уже имеющиеся.
Готовые наборы
Два набора марка продаёт готовыми. MUSCLELAB Power — переходник SDI, линейный энкодер и программа: скорость, перемещение и мощность, график зависимости силы от скорости, оценка 1ПМ по субмаксимальным весам, тренировка с обратной связью.
MUSCLELAB Jump — переходник SDI, инфракрасная контактная сетка и программа: время контакта и полёта, высота прыжка, жёсткость, тесты SJ, CMJ, DJ и RJ, прыжки на одной ноге для сравнения сторон, барьерные прыжки и беговые тесты.
Программа и данные
Программа MUSCLELAB работает под Windows 10 и 11, 64 бита. Изданий два: Professional с интерактивным доступом ко всем исходным данным и Standard — то же самое, но без доступа к исходным данным.
Разбор идёт отчётами, интерактивными графиками и встроенной таблицей, отдельный табличный редактор не нужен. Готовое выгружается в Excel и PDF, исходные данные — в CSV. Одна лицензия разрешает установку на три компьютера и включает шесть месяцев обслуживания; соглашение на двенадцать месяцев берут отдельно.
Поставка в России
ORO Sport поставляет оборудование MuscleLab клубам, федерациям, клиникам и центрам подготовки: помогает собрать состав системы под задачи тестирования, привозит, устанавливает и обучает работе.
Приборы марки одной таблицей
| Параметр | Энкодер | Контактная сетка | Силовая платформа | Датчики силы | IMU · ЭМГ · EGM | Фотоэлементы | laserSpeed | dynaSpeed |
|---|---|---|---|---|---|---|---|---|
| Что даёт | перемещение, скорость, мощность | время контакта и полёта | вертикальная сила | изометрическая сила и RFD | походка, мышечная активность, углы | время на отрезке | скорость и расстояние сплошной кривой | тягу вперёд или назад |
| Ключевые числа | трос 0–3,5 м, разрешение 0,019 мм | 870 или 470 мм, разрешение менее 2 мс | 2000 кг, 200 Гц или 1 кГц | ±100, ±300 и ±500 кг, 14 бит | 2 ГБ памяти, вес 20 г | разрешение 2 мс, радиосвязь 100–150 м | 2,56 кГц внутри, 20 Гц на выходе | до 13,7 м/с, линия 87 м |
| Где применяют | штанга и тренажёры | прыжковые и беговые тесты | прыжок и равновесие | изометрия и тяга саней | бег, ходьба, силовая работа | спринт и ловкость | спринт, разбег, коляски | спринт с сопротивлением и оверспид |
Марка в работе
Приборы MuscleLab рассчитаны на работу там, где тренируются: на дорожке стадиона, в тренажёрном зале, на площадке. Отсюда беспроводные датчики со своей памятью, собственная батарея у блока синхронизации и транспортные кейсы под лазер и тягу.
