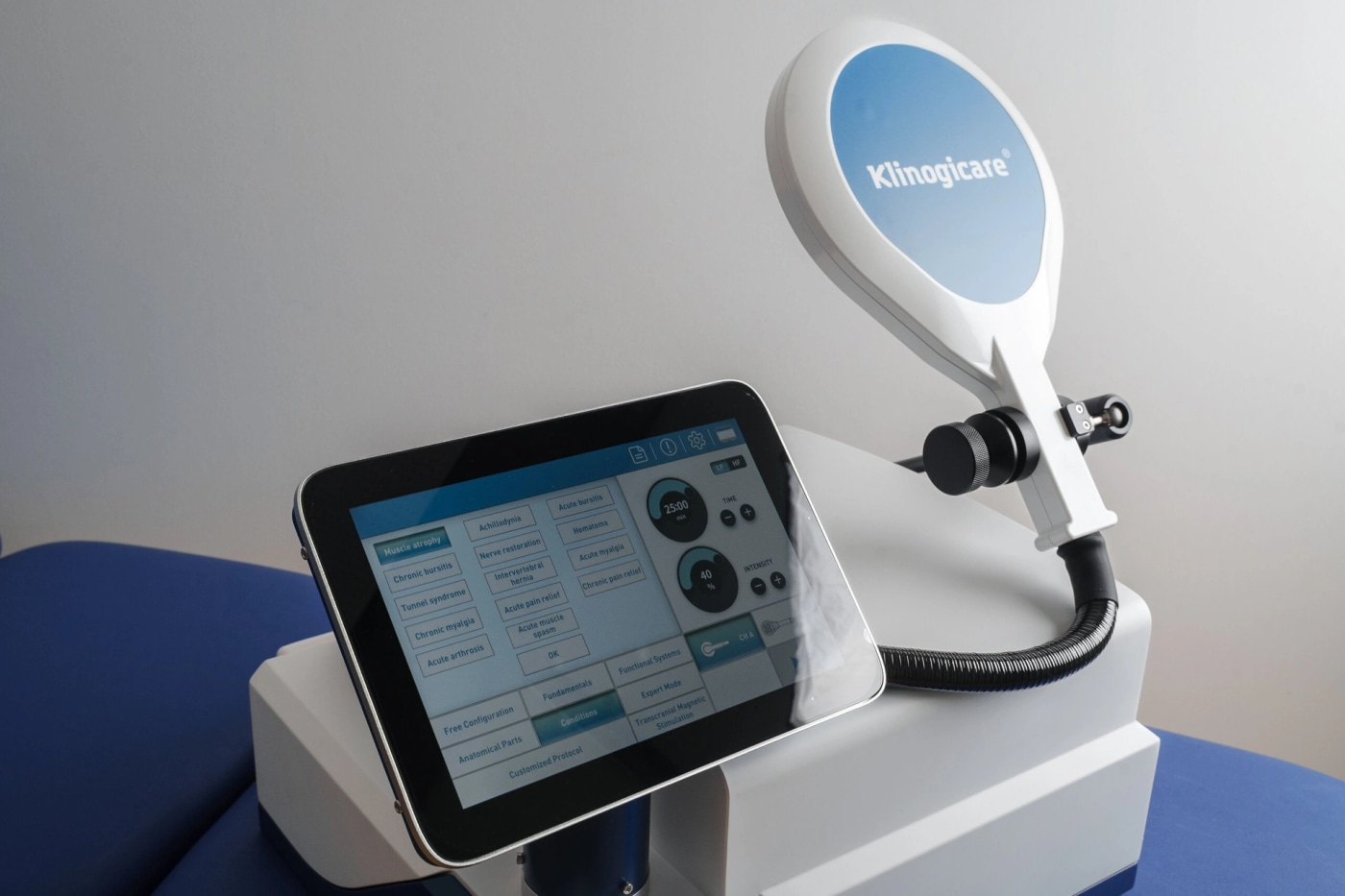

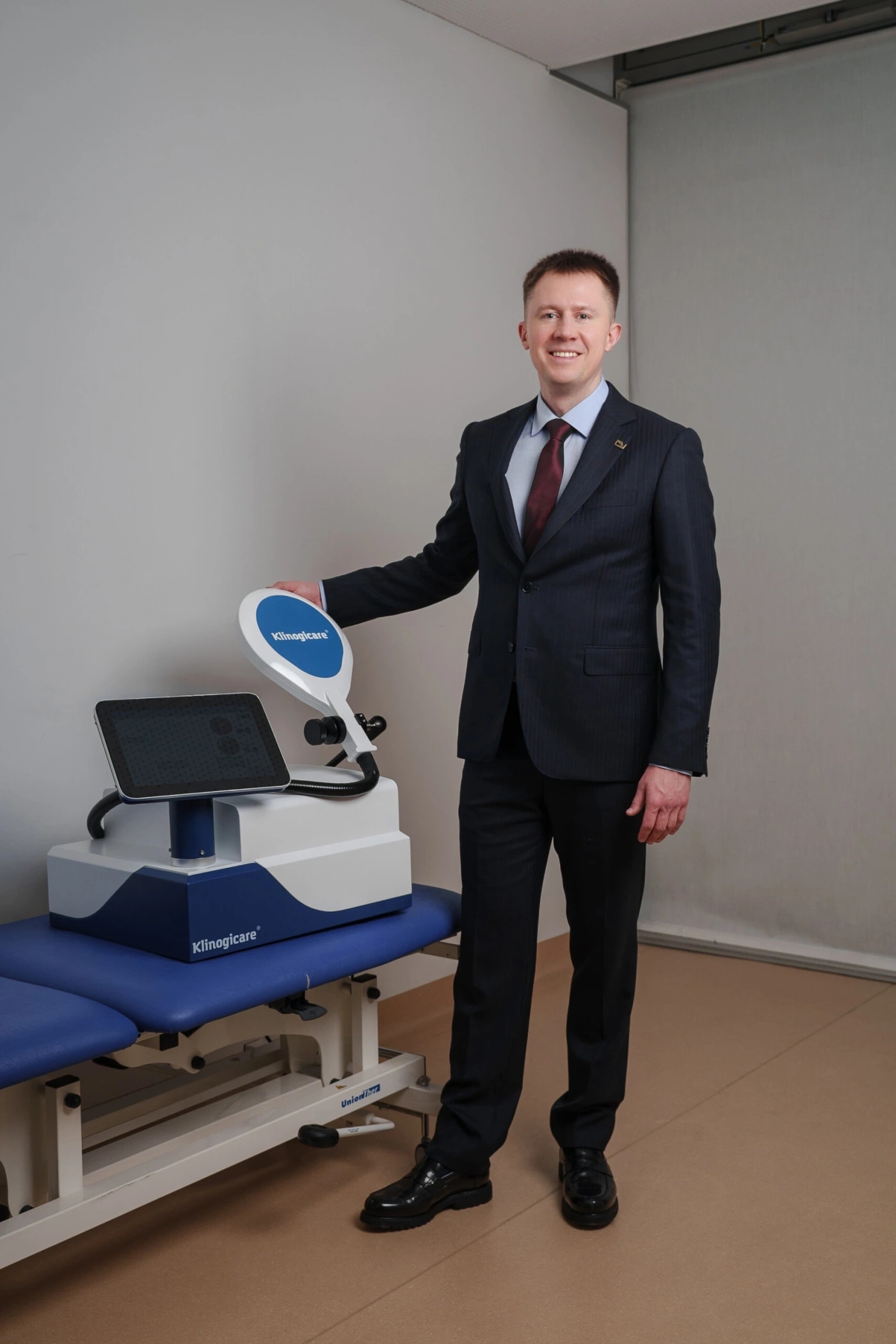

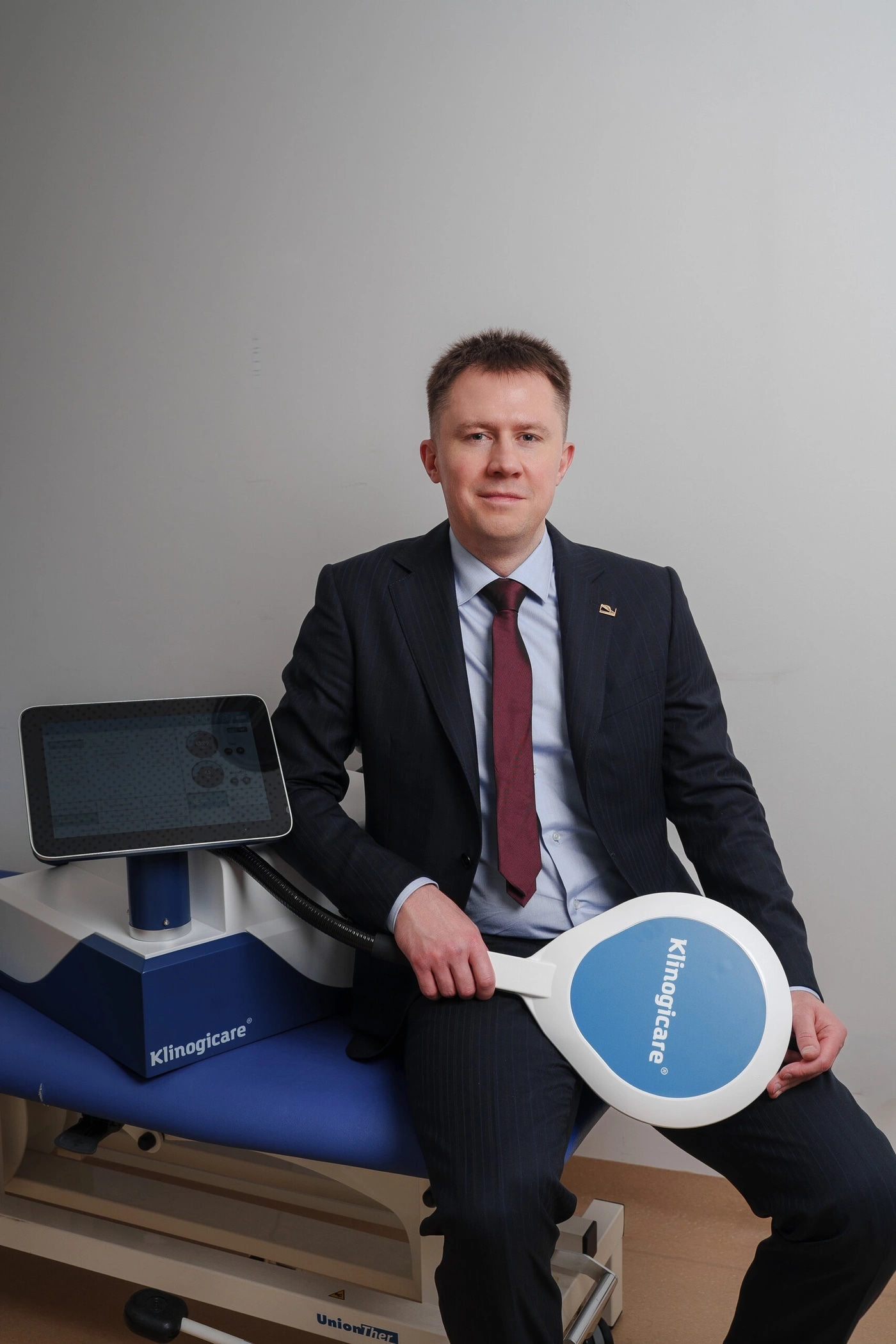

Аппарат высокоинтенсивной магнитотерапии Klinogicare® Quantum Magnetic Storm

• Манипулы 3 / 5 / 7 Тесла. Адаптивная матрица позволяет точно выбрать интенсивность: 3 Тл (малая манипула) для чувствительных зон, 5 Тл (средняя) для суставов, 7 Тл (большая) для глубокой работы с крупными мышечными группами и пациентами с высоким индексом массы тела
• Манипулы 3 / 5 / 7 Тесла. Интенсивность поля регулируется плавно внутри диапазона каждой манипулы
• Гибридная модуляция: режимы MT и ST — две технологии в одном приборе
• Режим Muscle Treatment направлен на активацию мышц и может помогать снижать спазм
• Режим Super Transduction может поддерживать процессы функционального восстановления на частотах до 3000 Гц
• Система охлаждения Aqua Flow. В отличие от систем с воздушным охлаждением, жидкостное охлаждение индукторов помогает удерживать стабильную индукцию даже при высокой загрузке клиники
• Система охлаждения Aqua Flow. До 10 часов непрерывной работы с сохранением теплового баланса

На схеме — последовательность B → E → деполяризация, отражающая центральные фазы нервно-мышечной активации: наведение электрического поля и последующую синаптическую передачу сигнала на мышечное волокно.

• Наведение электрического поля (B → E)
• Надпороговая деполяризация нейрона
• Синаптическая передача на мышечное волокно

Сводная таблица: связь физиологического ответа с частотой импульсов и основные соответствующие задачи применения.

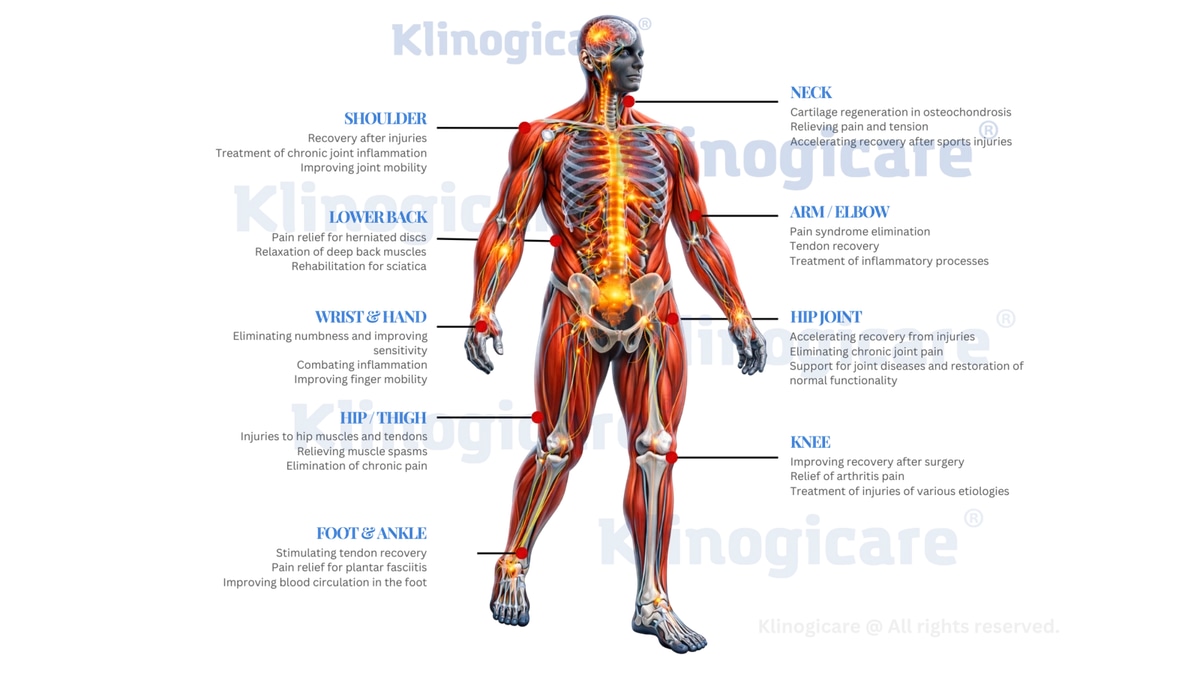

• Работа с острой и хронической болью, немедикаментозная анальгезия
• Глубокая стимуляция мышц и поддержка в снижении риска атрофии от бездействия после травм и хирургических вмешательств
• Восстановление нервно-мышечного контроля и двигательных паттернов
• Уменьшение мышечных спазмов и коррекция патологического гипертонуса
• Укрепление мышц тазового дна (урогинекологическая реабилитация)
• Улучшение подвижности суставов и восстановление объёма движений
• Работа с нейропатиями и уменьшение мышечной слабости
• Спортивная реабилитация и ускорение возвращения к тренировкам

• Оптимизация фаз восстановления: поддержка структурированного возвращения в игру через усиление локального метаболизма
• Функциональная поддержка: включение в программы реабилитации при травмах мышц, связок и сухожилий (растяжения, микроразрывы) в составе комплексного лечения
• Работа с синдромами перегрузки: уменьшение боли и мышечно-тонического компонента при тендинопатиях (ахиллова тендинопатия, тендинит надколенника, эпикондилит)
• Профилактика вторичной дегенерации: предупреждение атрофии от бездействия и ухудшения нервно-мышечных связей в фазах вынужденной иммобилизации
• Расслабление мышц: коррекция гипертонуса после нагрузки и функциональных нарушений после интенсивных усилий
• Ремоделирование тканей: работа с рубцовыми и фиброзными изменениями мягких тканей в поздней фазе функциональной реабилитации, под наблюдением профильного специалиста

• Работа с болевыми синдромами: уменьшение интенсивности боли и функциональных ограничений при дегенеративно-дистрофических заболеваниях суставов (остеоартроз I–III стадии)
• Коррекция энтезопатий: применение в программах реабилитации при состояниях зон прикрепления сухожилий и связок, в том числе с кальцифицирующими изменениями
• Функциональная терапия стопы: работа с болевыми синдромами при плантарном фасциите и перегрузочных изменениях апоневроза
• Поддержка позвоночника: коррекция мышечно-тонической и фасциальной боли при дегенеративных изменениях позвоночника, без прямого воздействия на структуры спинного мозга
• Стимуляция репаративных процессов: стимуляция физиологической регенерации опорно-двигательного аппарата после травм и ортопедических вмешательств в составе комбинированных протоколов
• Кинезиологическая адаптация: восстановление физиологического объёма движений и снятие функциональных блоков в посттравматическом периоде

• Прицельная нейромодуляция: воздействие на миофасциальный болевой синдром и деактивация глубоких триггерных точек с выраженным мышечным компонентом
• Активация двигательных паттернов: нервно-мышечная реабилитация и восстановление двигательного контроля в неврологических программах, в том числе после инсульта, под строгим наблюдением профильного специалиста
• Работа с гипертонусом: уменьшение патологической спастичности и коррекция мышечного тонуса в составе комплексных неврологических программ
• Периферическая поддержка: стимуляция нервной проводимости при функциональной мышечной слабости, нейропатиях и парезах
• Сегментарное воздействие: нейромодулирующие эффекты при хронических болевых синдромах шейного, грудного и поясничного отделов позвоночника

• Функциональная тренировка тазового дна: экстракорпоральное укрепление мускулатуры тазовой диафрагмы в программах урогинекологической реабилитации
• Коррекция недержания: неинвазивная поддержка при стрессовом и смешанном недержании мочи за счёт высокоинтенсивной функциональной стимуляции
• Восстановление после родов: реабилитация нервно-мышечного контроля структур тазового кольца и мышечного тонуса в послеродовом периоде
• Работа с тазовой болью: нервно-мышечная поддержка и уменьшение спастического компонента при хронических тазовых болевых синдромах
• Бесконтактная стимуляция: функциональное улучшение выносливости мускулатуры тазового дна без внутриполостных датчиков и электродов

• Электронные импланты: кардиостимуляторы, имплантируемые кардиовертеры-дефибрилляторы, нейростимуляторы, инсулиновые помпы и любые активные медицинские устройства — из-за риска сбоя электроники в высокоинтенсивном магнитном поле
• Ферромагнитные импланты в зоне воздействия: металлические элементы из ферромагнитных сплавов (намагничиваемые конструкции, клипсы, осколки) — возможен риск смещения или локального нагрева наведёнными токами
• Беременность: высокоинтенсивную стимуляцию не применяют на живот, таз и поясничную область
• Онкологические заболевания: злокачественные новообразования в зоне воздействия
• Острые инфекционные процессы: состояния со значительной лихорадкой, системные инфекции и гнойные воспалительные изменения в зоне воздействия
• Тяжёлые нарушения сердечного ритма: применение вблизи прекардиальной области допустимо только после оценки специалиста и исключения рисков

• Прекардиальная область: прямого высокоинтенсивного воздействия на проекцию сердца избегают, особенно у пациентов с сердечными заболеваниями
• Зоны роста у детей и подростков: воздействие на активные зоны роста выполняют только по строгим показаниям и под наблюдением профильного специалиста — клинических данных о высокоинтенсивной стимуляции в период роста немного
• Металлические конструкции без ферромагнитных свойств: наличие титановых имплантов, эндопротезов и материала остеосинтеза требует осторожности и постоянного контроля субъективных ощущений пациента (возможны ощущения вибрации или локального тепла)
• Таз и урогинекологические протоколы: воздействие в тазовой области выполняет исключительно медицинский специалист с учётом состояния пациента и клинической задачи

• Klinogicare® Quantum Magnetic Storm относится к классу высокоинтенсивных импульсных систем магнитной стимуляции с индукцией до 7,0 Тесла, что требует строгого соблюдения правил безопасности
• Взаимодействие с металлом и электроникой: высокоинтенсивное поле наводит сильные вихревые токи в электрических проводниках. Электронные устройства (смартфоны, часы), банковские карты и чувствительную технику не следует держать рядом с работающим индуктором
• Область головы: система не предназначена для транскраниального применения. Для воздействия на структуры мозга применяют только метод rTMS на специализированном оборудовании другого класса мощности. Quantum Magnetic Storm применяют для работы с соматическими зонами, исключая проекцию черепа

Высокоинтенсивную импульсную магнитную стимуляцию применяют в составе комплексных реабилитационных программ при следующих состояниях.

• Функциональные мышечно-тонические синдромы
• Фасциальная и паравертебральная боль
• Хронический гипертонус глубокой мускулатуры спины
• Восстановление после перегрузок и хирургических вмешательств

В отличие от методов механического воздействия, переменное магнитное поле проходит через ткани с минимальным затуханием по сравнению с оптическими методами и может стимулировать глубокую паравертебральную мускулатуру и нервные сплетения без прямой травмы тканей.

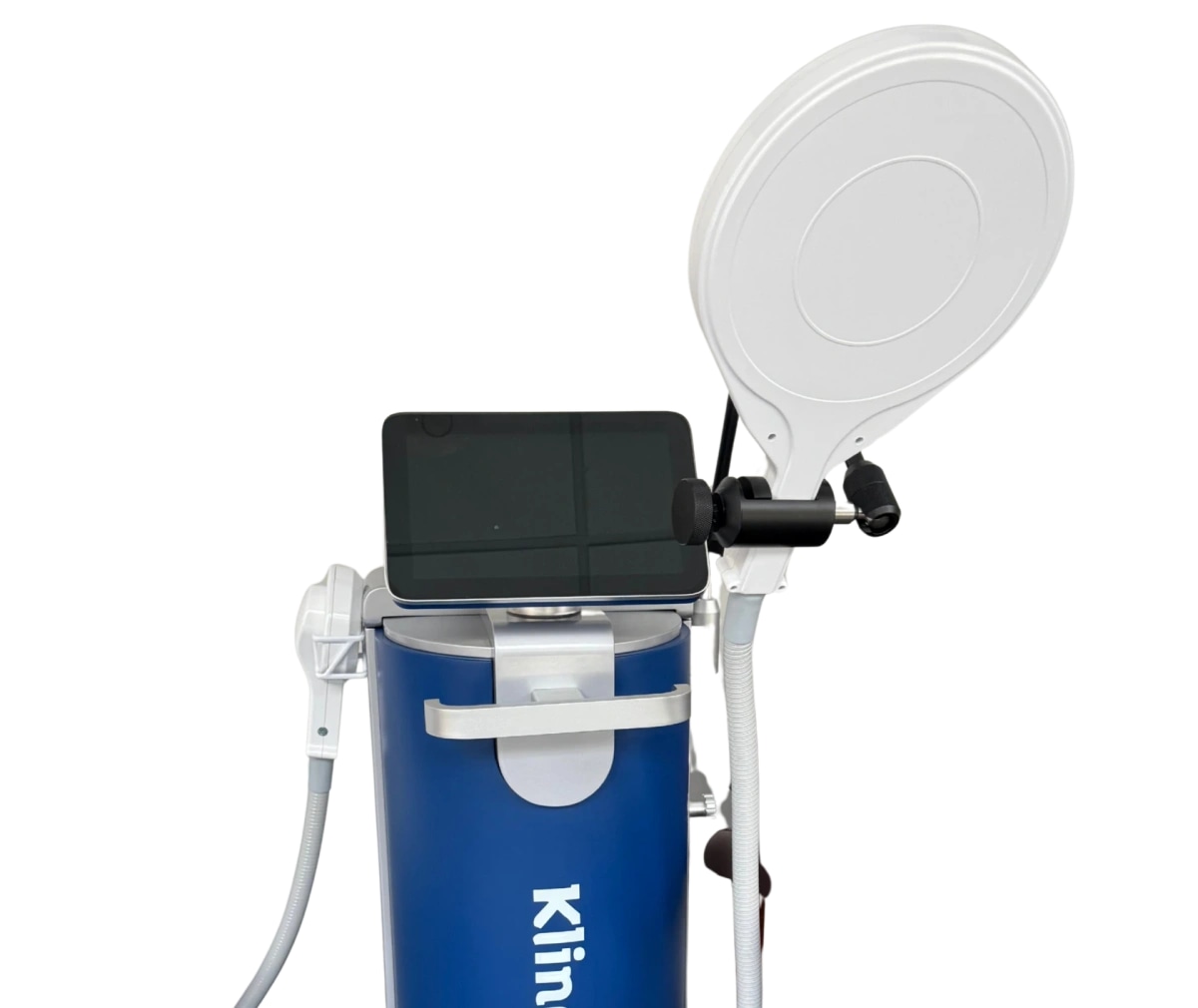

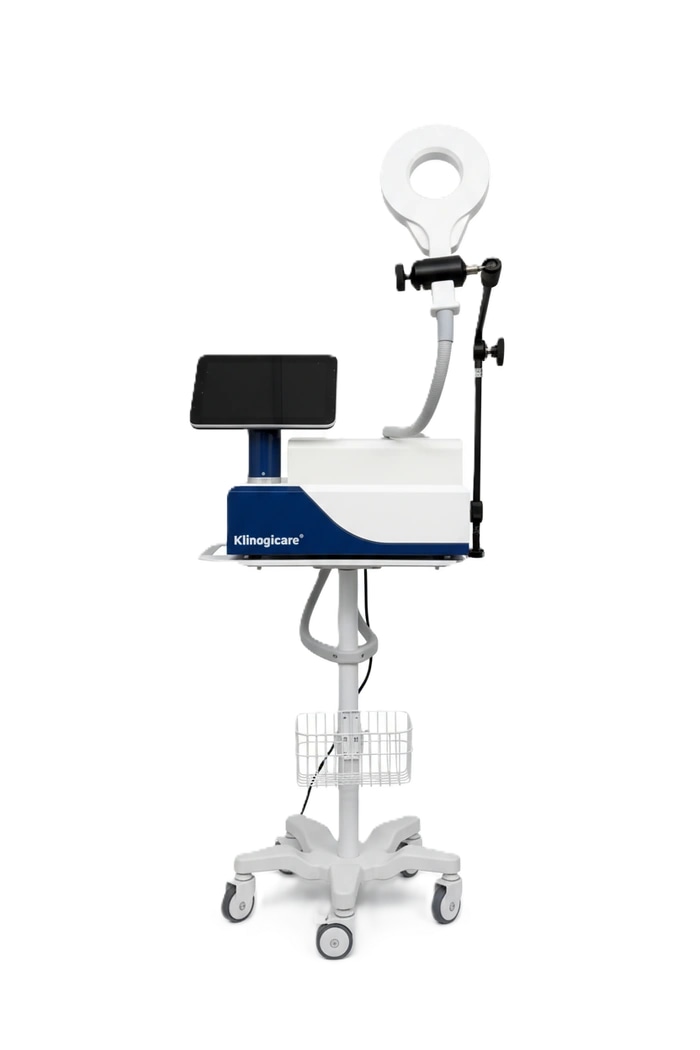

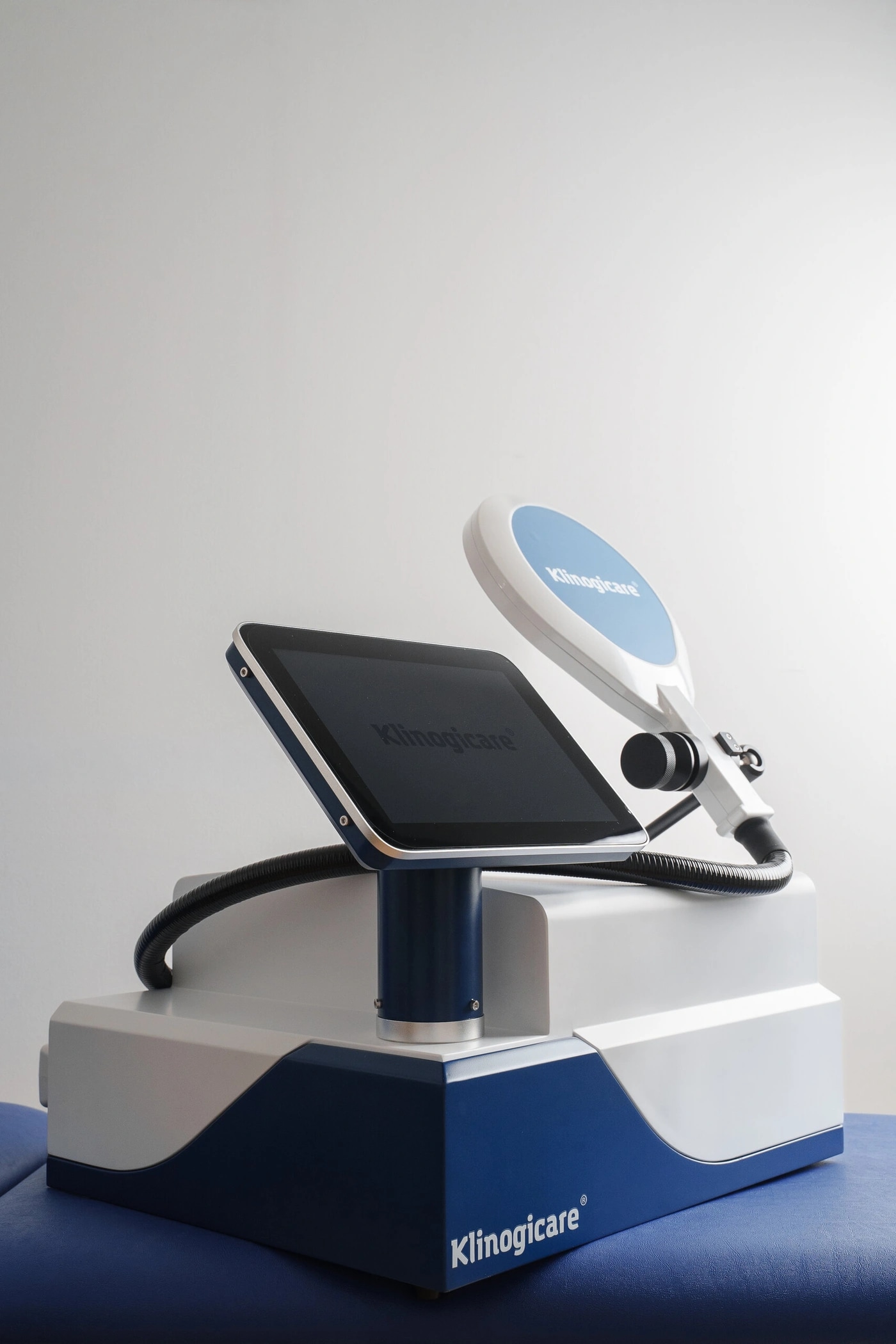

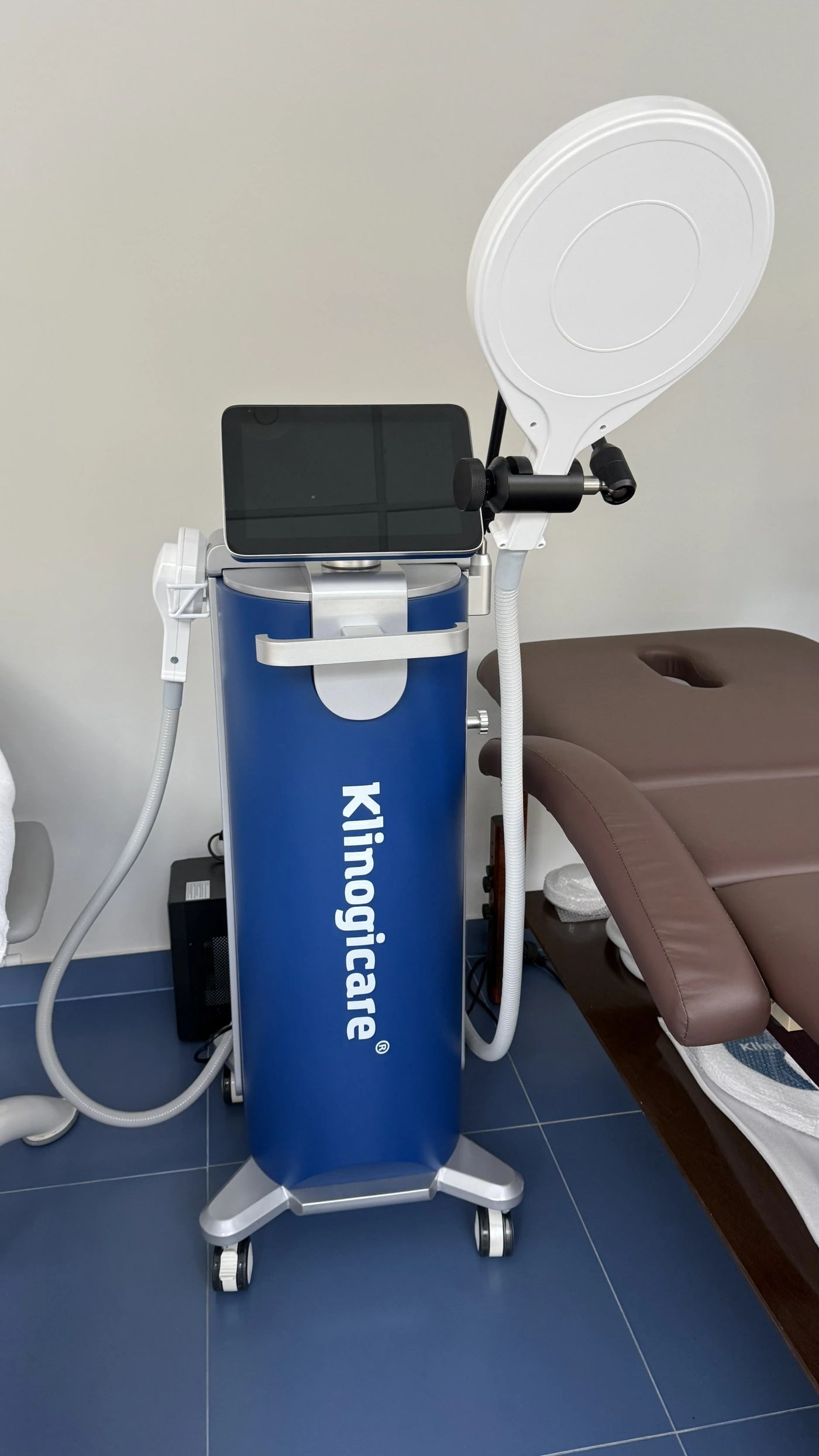

Индукция, режимы, частоты и набор манипул у обеих моделей одинаковые. Различаются число каналов, корпус и размер дисплея.

Опорные критерии выбора высокоинтенсивной системы: мощность, частота, число каналов, набор манипул, портативность, сервис, встроенные программы и тип охлаждения.

Многие сравнивают системы магнитной стимуляции по пиковой индукции в Тесла. Однако клинический эффект зависит не только от пикового значения поля, но и от скорости изменения поля во времени — параметра dB/dt.

По закону электромагнитной индукции Фарадея именно скорость изменения магнитного импульса порождает наведённое электрическое поле в тканях: E пропорционально dB/dt.

Это электрическое поле и есть непосредственная причина деполяризации нервного волокна и сокращения мышцы. Поэтому у высокопроизводительных систем речь идёт не просто о «высокой Тесла», а о способности сформировать быстрый и мощный фронт нарастания импульса.

Проще говоря: Тесла (B) — «пиковое значение» поля, а dB/dt — «действие» импульса, запускающее нервно-мышечную модуляцию. Возможна высокая индукция при медленных импульсах — тогда эффект ограничен. Высокопроизводительные системы оценивают именно по мощности импульса.

Quantum Magnetic Storm достигает 65 000 Тл/с (dB/dt) — значение, которое соответствует надпороговой нейростимуляции глубоких структур и отражает отнесение прибора к классу HIMS/ST.

• Надпороговая стимуляция — позволяет получить выраженное сокращение глубоких мышц даже у спортсменов с развитой мускулатурой и у пациентов с высоким индексом массы тела
• Глубина терапевтического окна — возможность работать с тазовым дном, паравертебральной мускулатурой и другими структурами, доступ к которым ограничен для низкоинтенсивных PEMF-систем
• Техническая состоятельность высокоинтенсивного класса — высокое значение dB/dt отражает качество импульсной архитектуры: силовые конденсаторы, катушки с малыми потерями и способность выдавать мощный импульс без потери производительности

Смотреть нужно на все параметры сразу. В спецификациях высокоинтенсивных систем часто встречаются формулировки «3 Тесла» и «Super Inductive».

При принятии решения о покупке необходимо проверить полный технический профиль прибора.

• Пиковое значение 7,0 Тесла
• dB/dt 65 000 Тл/с
• Диапазон частот до 3000 Гц

Интенсивность индукции: 0,1–7,0 Тесла с плавной регулировкой. Quantum Magnetic Storm даёт непрерывную регулировку поля — от щадящих уровней 0,1–3,0 Тл для чувствительных зон до пикового значения 7,0 Тл для глубокой стимуляции крупных мышечных групп. Высокая индукция поддерживает формирование надпорогового электрического поля в глубоких тканях и существенно отличает систему от низкоинтенсивных решений, работающих исключительно в щадящем режиме метаболической поддержки.

dB/dt: до 65 000 Тл/с. Решающий критерий эффективности импульсных HIMS-систем — не только пиковое значение в Тесла, но и скорость изменения поля. dB/dt задаёт амплитуду наведённого электрического поля и способность системы запускать деполяризацию нервно-мышечных структур. Значение до 65 000 Тл/с указывает на высокую импульсную мощность и подтверждает, что Quantum Magnetic Storm работает в режиме высокоинтенсивной нейростимуляции и глубокой трансдукции.

На рынке много аббревиатур, за которыми часто стоят процедуры со схожей физической основой. Ключевое различие — в интенсивности поля и диапазоне частот.

• Болезненна ли процедура? Нет. Обычно процедура не вызывает боли. В отличие от стимуляции электрическим током магнитное поле не раздражает поверхностные болевые рецепторы кожи. Пациент ощущает глубокие ритмичные сокращения мышц или лёгкую вибрацию в зоне воздействия
• Что именно чувствует пациент во время сеанса? Основное ощущение — работа мышцы «изнутри»: сокращения, пульсации, нервно-мышечная активация. Это не поверхностный «удар током», а физиологическое сокращение мышечных волокон под действием поля
• Нужно ли раздеваться? Нет. Магнитное поле свободно проходит через одежду, повязки, бандажи и даже гипс. Процедуру выполняют прямо поверх одежды, что делает её комфортнее и сокращает время сеанса
• Нужно ли брить волосы в зоне воздействия? Нет. Магнитное поле проходит через волосяной покров без клинически значимой потери мощности
• Нужен ли гель или электроды? Нет. Процедура бесконтактная: не нужны ни клейкие накладки, ни электроды, ни гель, ни любая другая контактная среда
• Можно ли проводить процедуру при боли и воспалении? Да. Процедуру часто применяют в составе комплексных программ при болевых синдромах и функциональных нарушениях. Параметры всегда задаёт специалист
• Когда появляется эффект? У части пациентов облегчение наступает уже после первого сеанса: уменьшается боль, расслабляется спазм. Однако отчётливый эффект чаще развивается по ходу курса, после 3–5 сеансов, когда начинают работать нейромодуляция и восстановление двигательного контроля
• Сколько сеансов включает курс? Курс обычно включает от 5 до 10 сеансов, при этом точный план врач определяет индивидуально, исходя из клинической задачи
• Можно ли заниматься спортом после процедуры? В большинстве случаев да. При острых травмах врач может рекомендовать временно снизить нагрузку на зону воздействия. Решение о возвращении к спорту всегда принимает специалист
• Бывает ли усталость после сеанса? Да. Поскольку процедура вызывает интенсивные сокращения глубокой мускулатуры, изредка возможна умеренная мышечная усталость, похожая на ощущения после тренировки. Это нормальная физиологическая реакция

• Это то же самое, что обычная «магнитотерапия» в поликлинике? Нет. Обычная магнитотерапия — низкоинтенсивное воздействие, дающее мягкую фоновую физиотерапевтическую поддержку. Высокоинтенсивная стимуляция (HIMS/PMST) работает в режиме надпороговой деполяризации и способна давать измеримое сокращение более глубоких мышечных структур
• Чем Quantum Magnetic Storm отличается от PEMF-систем? PEMF — низкоинтенсивная технология мягкой метаболической поддержки тканей, мышцы при этом не сокращаются. Quantum Magnetic Storm (HIMS/PMST) даёт мощную нервно-мышечную активацию на глубине, недоступной PEMF. Это высокоинтенсивная технология для продвинутых протоколов реабилитации
• Чем магнитная стимуляция отличается от электромиостимуляции? Электростимуляция действует через кожу и часто вызывает жжение или дискомфорт в точках контакта электродов. Магнитная стимуляция наводит токи в глубине тканей и обходит болевые рецепторы кожи, что делает её заметно комфортнее и позволяет работать на большей глубине
• Можно ли сочетать с другими методами? Да. Магнитную стимуляцию часто сочетают с лечебной физкультурой, мануальной терапией, высокоинтенсивным лазером и ударно-волновой терапией. Сочетание задаёт врач в рамках протокола
• Почему в разных клиниках используют разные параметры? Параметры зависят от мощности системы, режима работы (MT/ST), целевой глубины и клинической задачи. Одинаковые числа на дисплеях разных приборов не означают одинаковую физиологическую нагрузку
• Даёт ли максимальная мощность более сильный результат? Не всегда. Результат зависит от правильного подбора частоты и интенсивности под состояние пациента, а не от максимальных значений

• Каков реальный механизм высокоинтенсивной магнитной стимуляции? Механизм основан на цепочке: магнитное поле — наведение электрического поля — деполяризация двигательных нейронов — сокращение мышцы — нейромодуляция, анальгезия, восстановление двигательного контроля
• Чем режим MT отличается от режима ST? Режим MT (1–150 Гц) — миостимуляция, уменьшение гипертонуса, работа с тонусом и мышечной работой. Режим ST (1000–3000 Гц) — глубокая нейромодуляция, работа с фасциями и регенеративные протоколы для суставно-связочного аппарата
• Почему процедуру считают hands-free? Процедура не требует постоянного перемещения манипулы, в отличие от TECAR, лазера или ударной волны. Манипулу фиксируют держателем, что снижает нагрузку на персонал и повышает воспроизводимость протокола
• Почему Тесла — не единственный решающий параметр и почему dB/dt важнее? Тесла указывает пиковое значение индукции, но клинический эффект определяет скорость изменения поля (dB/dt). Она задаёт интенсивность наведённого в тканях электрического поля и достижение порога деполяризации. Quantum Magnetic Storm достигает значений до 65 000 Тл/с — продвинутый уровень нервно-мышечной активации

• Можно ли применять при кардиостимуляторе? Нет. Имплантируемые электронные устройства — кардиостимуляторы, кардиовертеры-дефибрилляторы, нейростимуляторы, помпы — абсолютные противопоказания
• Опасен ли металл в теле? Ферромагнитные импланты (сталь, железо) в зоне воздействия — противопоказание. Неферромагнитные конструкции, например титановые, в большинстве случаев допустимы, но требуют осторожности и контроля ощущений пациента
• Почему нельзя применять систему в области головы? Quantum Magnetic Storm не предназначен для транскраниального применения. Стимуляцию мозга проводят исключительно методом rTMS на специализированных системах другого класса мощности и под наблюдением нейрофизиологов
• Нужно ли соблюдать безопасные расстояния вокруг индуктора? Да. Высокоинтенсивное поле наводит токи в проводниках. Мобильные телефоны, часы, банковские карты и чувствительную электронику не следует держать рядом с работающей манипулой

• Что будет, если оборудованию потребуется техническая помощь? Технический сервис, поставку запасных частей и техническую поддержку организуют по региону эксплуатации: через офисы марки (главный офис в Майами, США, европейский офис в Германии) либо через официально авторизованного представителя в стране
• Что важно клинике помимо технических характеристик? Установка и пусконаладка, обучение персонала, гарантийное обслуживание, постгарантийная поддержка. Это помогает снизить риск простоя и поддержать непрерывность терапевтической программы

• Влияние высокоиндукционной магнитной стимуляции на вязкоупругие свойства двуглавой мышцы плеча
• Работа выполнена при поддержке Министерства здравоохранения Чешской Республики, программа финансирования NV16-28784A
• Изучалось влияние HIMS на мышечный тонус и упругость тканей
• DOI: 10.1109/ACCESS.2021.3062783, 26 февраля 2021 года

• Клиническое исследование применения высокоиндукционного электромагнитного поля при болевых состояниях
• Задача: оценить обезболивающий эффект SIS (Super Inductive System) в выборке из 57 пациентов с острой и хронической болью опорно-двигательного аппарата
• Снижение интенсивности боли: средний результат 37,5 %, независимо от диагноза
• Зафиксированный итог: у 46 из 50 пациентов (92 %) отмечено значимое уменьшение боли
• Методика: шкалы VAS и VNRS для объективного измерения обезболивающего эффекта
• Вывод: в клинической практике отмечена клинически значимая эффективность при работе с болью различной этиологии
• Опубликовано: Rehabilitace a fyzikální lékařství, 2016, том 3(23), с. 142–148

• Электромагнитная индукция при неспецифической боли в пояснице: проспективное рандомизированное исследование с фиктивным контролем
• Задача: оценить действие высокоэнергетических импульсных электромагнитных полей при неспецифической боли в нижней части спины
• Статистика: в группе лечения зафиксировано значимое уменьшение боли по сравнению с контрольной группой, p = 0,001
• Дизайн: проспективное рандомизированное исследование с фиктивным контролем, 61 пациент
• Вывод: нетепловая неинвазивная электромагнитная индукция может быть действенным вариантом при быстрой работе с неспецифической болью в пояснице
• J Rehabil Med. 2023 Apr 28;55:jrm00389, doi: 10.2340/jrm.v55.3487, PMID: 37115201

• Обзор клинических применений приборов высокоинтенсивного электромагнитного поля (HITS)
• Области: спортивная медицина, эстетика, урология, реабилитация, работа с болью
• Обзор указывает, что высокоинтенсивная магнитная стимуляция может давать глубокую нейромодуляцию и эффективные мышечные сокращения в разных клинических применениях
• Универсальность по частотам: высокие частоты (до 3000 Гц) применяют в протоколах, направленных на укрепление мышц, более низкие (1–160 Гц) — чаще при работе с болью
• Дозозависимый эффект: число процедур может влиять на исход, особенно при реабилитации двигательного контроля и работе с недержанием
• Комплексное улучшение: сообщается о положительном влиянии на выносливость, объём мышц, уменьшение спастичности и увеличение объёма движений в суставах
• Итог: магнитная стимуляция может способствовать улучшению качества жизни пациентов и поддерживать функциональный прогресс там, где привычные методы могут быть менее результативны

Эффекты стимуляции мышц тазового дна: рандомизированное исследование. Оценка краткосрочных эффектов после высокоиндукционной электромагнитной стимуляции мускулатуры тазового дна. J. Clin. Med. 2020, 9(3), 874.

Влияние HIMS на упругость связки надколенника. J Healthc Eng. 2018; 2018: 7172034.

Рост нейронов при воздействии PEMF. Электромагнитное исследование роста нейронов при стимуляции импульсными электромагнитными полями. Biomedical Signal Processing and Control, июль 2023.

Академические базы и поисковые инструменты: публикации по высокоиндукционной магнитной стимуляции ищут в Google Scholar и PubMed (NIH).

Сведения на этой странице носят справочный характер и не являются медицинским назначением или инструкцией по применению. Высокоинтенсивную импульсную магнитную стимуляцию применяют в составе комплексной реабилитационной программы.

Выбор параметров, режимов работы (MT/ST) и зон воздействия — зона ответственности квалифицированного специалиста, исходя из состояния конкретного пациента и действующих медицинских стандартов.

Внешний вид изделия может отличаться в зависимости от региона поставки. Технические и функциональные характеристики одинаковы во всех исполнениях.
