Портативный метаболограф VO2 Master Analyzer

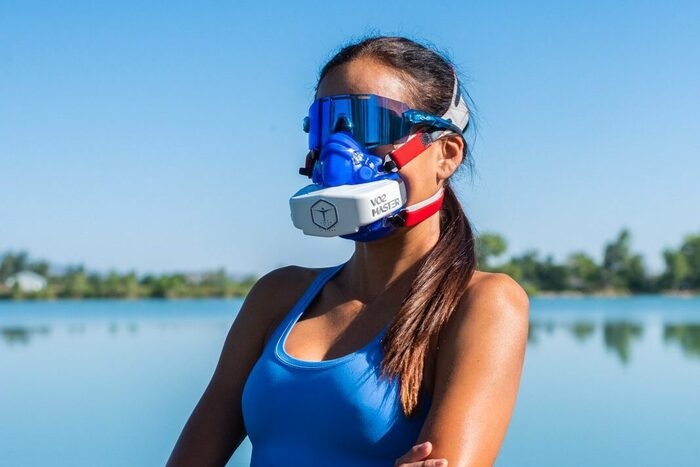

Метаболограф весом 350 г вместе с маской: газообмен измеряется прямо у рта, без трубок к тележке и без проводов. Тест проводят на дорожке стадиона, на тропе и у воды — там, где спортсмен работает, а не там, где стоит оборудование.
Мы работаем только с юридическими лицами по безналичному расчету
Отправить запрос| Метод | прямое измерение газообмена у рта, без пробоотборного насоса |
|---|---|
| Измеряемые величины | VO2, вентиляция (VE), дыхательный объём, частота дыхания, FeO2 |
| Расчётные величины | VO2max, RMR, тренировочные зоны; ЧСС — от внешнего датчика |
| Кислородный датчик | гальванический элемент, погрешность ±1 % (0–100 %) |
| Датчик потока | дифференциального давления; ±2 % с калибровкой шприцем, ±4 % без неё |
| Диапазон вентиляции | 3–250 л/мин в зависимости от насадки |
| Дыхательный объём | 0,25–10 л |
| Частота дыхания | 3–80 в минуту в зависимости от насадки |
| Габариты без маски | 134 × 92 × 53 мм |
| Вес | 350 г (прибор 230 г, маска 120 г) |
| Питание | один элемент AAA, свыше 8 часов работы |
| Связь | Bluetooth: до 10 м (версия 4), до 30 м (версия 5) |
| Маска | Hans Rudolph 7450 V2 |
| Защита корпуса | IP33 |
| Рабочая температура | +17…+45 °C |
| Влажность | 0–70 %, без конденсата |
| Атмосферное давление | 300–1100 мбар (50–110 кПа) |
| Высота над уровнем моря | до 3000 м |
| Длительность теста | до 1 часа; пауза между тестами 30 минут; до 8 тестов в сутки |
| Ресурс кислородного датчика | 12 месяцев |
Что это за прибор
Метаболограф измеряет, сколько кислорода человек потребляет при работе. В лаборатории для этого нужна тележка с газоанализаторами, а выдох ведут к ней по трубке. VO2 Master меряет прямо у рта: датчик потока и кислородный элемент стоят в самом корпусе на маске.
Из-за этого короче путь пробы: кислород замеряется сразу после измерения потока, а не через метр трубки. Отбор пассивный, насоса нет.
Прибор с маской весит 350 г, держится на пятиточечном оголовье и работает от одного элемента AAA больше восьми часов. Данные уходят по Bluetooth в приложение на телефоне или планшете.
Три насадки под разную нагрузку
Один и тот же прибор работает в трёх диапазонах вентиляции: насадку подбирают под задачу и меняют руками. Ошибка с насадкой — самая частая причина, по которой тест не получается: при слишком широкой насадке спокойное дыхание попадает ниже точного диапазона.
| Насадка | Отображаемый диапазон, л/мин | Точный диапазон, л/мин | Частота дыхания, в мин | Для чего |
|---|---|---|---|---|
| Resting (RMR) | 3–50 | 5–40 | 3–55 | метаболизм покоя, спокойная ходьба |
| Medium (M) | 15–180 | 30–160 | 10–80 | большинство спортсменов, ступенчатые тесты |
| Large (L) | 25–250 | 40–220 | 5–80 | высокая интенсивность, спортсмены с большой вентиляцией |
Дыхательный объём во всех трёх насадках 0,25–10 л. Насадка помечена литерой на корпусе.
Приложение и данные
Показания идут на экран в реальном времени: VO2, вентиляция, дыхательный объём, частота дыхания, доля кислорода в выдохе и пульс с внешнего датчика.
В приложении VO2 Master Manager выбирают протокол теста — ступенчатый на определение зон, интервальный, 5-1-5, метаболизм покоя или свободный без заданной схемы. Отдельное поле данных выводит показания на часы Garmin, чтобы спортсмен видел их сам.
Отчёт по тесту формируется сразу: тренировочные зоны, VO2max, пульс и RMR. Данные выгружаются таблицей CSV и файлом FIT.
Приложение VO2 Master Manager и поле данных для Garmin подписки не требуют.
Тестирование вне лаборатории
- Стадион и манеж

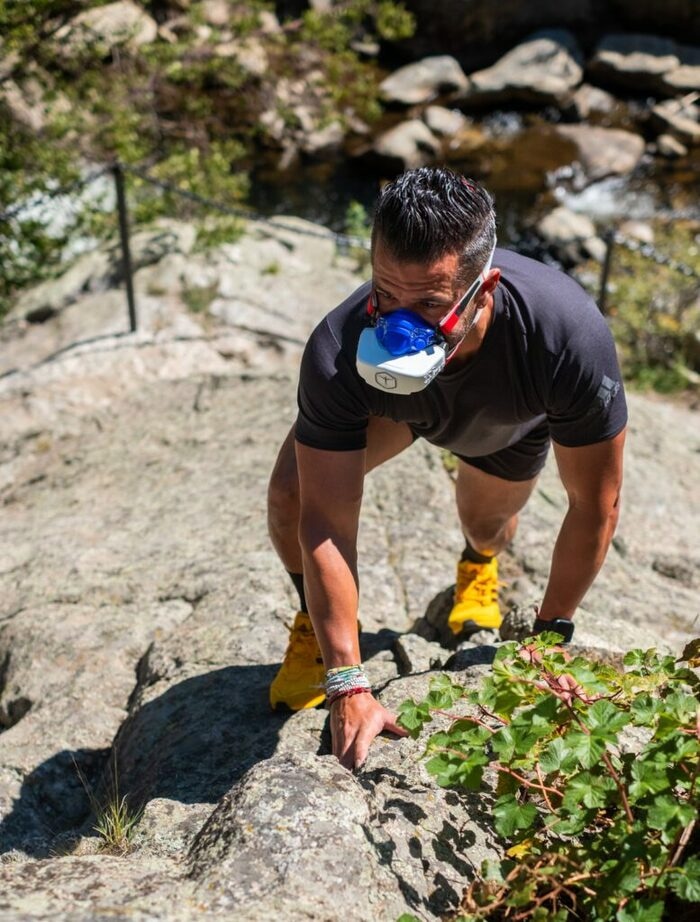

- Тропа и пересечённая местность

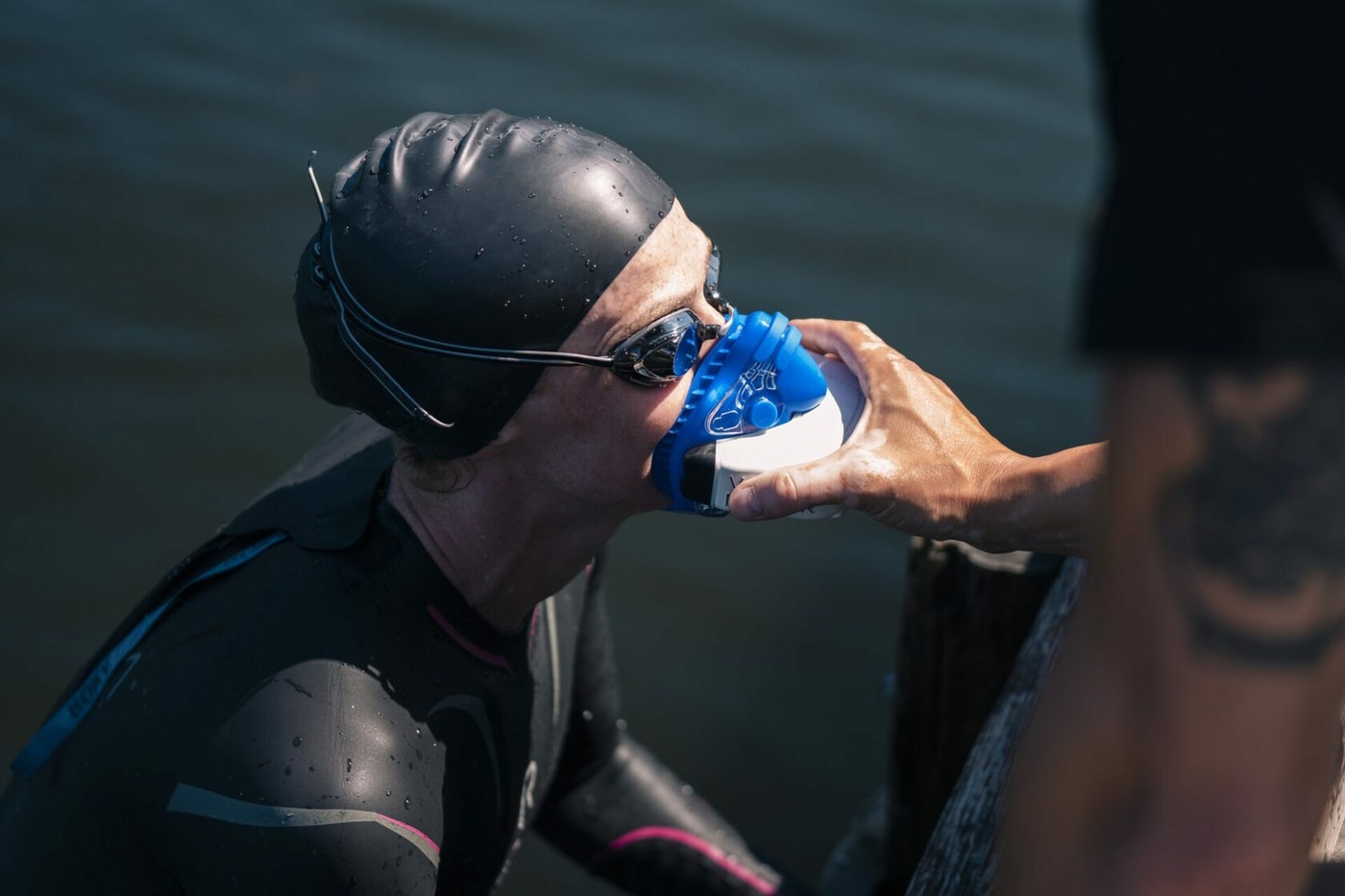

- Открытая вода и бассейн
- Велостанок и эргометр

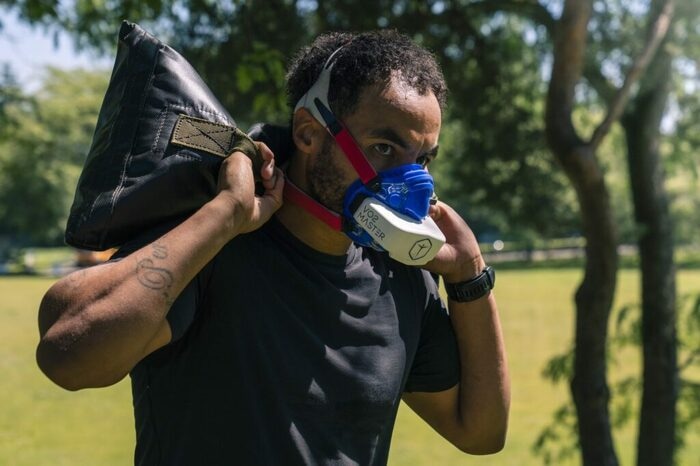

- Силовая работа
- Метаболизм покоя в кабинете
- Полевой ступенчатый тест
- Интервальная работа
Как проходит тест
Порядок работы одинаков и в кабинете, и на поле:
- подобрать насадку под ожидаемую нагрузку и размер маски по лицу
- установить элемент питания, собрать прибор с маской, надеть оголовье
- подключить прибор к приложению по Bluetooth и дождаться прогрева датчиков
- выполнить калибровку по внешнему воздуху; при необходимости уточнить поток трёхлитровым шприцем
- выбрать протокол, внести вес спортсмена и запустить запись
- провести тест и сохранить сессию — отчёт формируется сразу
Тест длится до часа. Между сессиями нужна пауза 30 минут, за сутки прибор выдерживает до восьми тестов. Фильтрующий диск меняют каждую сессию либо раз в час работы.
Лучшая точность выходит в помещении с достаточным проветриванием и без пыли. Вентилятор не направляют прямо на прибор — его ставят позади спортсмена. Встречный ветер точность снижает.
Комплект поставки
Прибор и маска
- анализатор VO2 Master Analyzer
- маска Hans Rudolph 7450 V2 с ветрозащитой, размер подбирается
- пятиточечное оголовье
Насадки
- Resting (RMR) — метаболизм покоя и спокойная ходьба
- Medium (M) — средние нагрузки
- Large (L) — нагрузочное тестирование высокой интенсивности
Калибровка и измерение
- трёхлитровый калибровочный шприц с переходником и трубкой
- нагрудный датчик пульса
Расходные материалы (входят в поставку)
- одноразовые фильтрующие диски
- осушительные трубки с влагопоглотителем
- гидрофобный фильтр
В поставке ORO Sport
- анализатор VO2 Master Analyzer
- маска Hans Rudolph 7450 V2 с ветрозащитой
- три насадки: RMR, Medium, Large
- калибровочный шприц 3 л с переходником
- нагрудный датчик пульса
- набор расходных материалов
- кейс для переноски
- элемент питания AAA и руководство по эксплуатации
Отдельными позициями
- маски других размеров
- сменные кислородные датчики — ресурс 12 месяцев
- фильтрующие диски и осушительные трубки на следующий сезон
- внешние датчики Bluetooth: SmO2, ЭМГ, температура
Обслуживание и расходники
Прибор расходный по нескольким узлам, и сроки стоит заложить в бюджет сразу:
- фильтрующий диск — каждая сессия либо раз в час работы
- осушительная трубка — 12 месяцев, либо 50 тестов, либо сразу после попадания влаги
- кислородный датчик — 12 месяцев, при ежедневной работе меньше
- калибровка по потоку шприцем — перед серией тестов, когда нужна погрешность ±2 % вместо ±4 %
Прибор хранят без установленного элемента питания и не оставляют во влажном помещении: длительная сырость выводит из строя осушитель.
Границы метода
Прибор меряет кислород, но не углекислый газ. Значит, дыхательный коэффициент (RER) и разложение расхода энергии на жиры и углеводы он не считает — для этих задач нужна полноценная метаболическая тележка. Тест ограничен часом, между сессиями требуется получасовая пауза. Это осознанный размен: точность лабораторного класса по VO2 в обмен на возможность мерить там, где спортсмен работает.
