Изокинетический динамометр Biodex System 4 Pro
Старшее исполнение линейки System 4: кресло вращается на 360°, высота сиденья регулируется приводом, а динамометр развивает до 680 Н·м — этого хватает и профессиональному спортсмену, и ребёнку на педиатрических насадках.
Мы работаем только с юридическими лицами по безналичному расчету
Отправить запросBiodex · Изокинетические динамометры и тренажёры
Производитель: Biodex Medical Systems, Inc., Ширли, штат Нью-Йорк, США
| Вид прибора | изокинетический (isokinetic) динамометр с системой укладки пациента |
|---|---|
| Артикул производителя | 850-000 |
| Режимы | изокинетический, реактивный эксцентрический, пассивный, изометрический, изотонический |
| Момент | концентрический до 680 Н·м, эксцентрический до 544 Н·м, от 0,7 Н·м |
| Скорость | концентрическая до 500 °/с, эксцентрическая до 300 °/с, пассивная от 0,25 °/с |
| Кресло | вращение 360°, моторизованная регулировка высоты, перемещение вперёд-назад и вбок |
| Насадки в комплекте | голеностоп, колено, плечо, локоть, запястье, бедро; тележка принадлежностей и настенная таблица |
| Рабочая станция | ПК с Windows 10 Enterprise LTSC, программа Advantage BX, сенсорный экран 22″ |
| Нормативные данные | по возрасту от 5 до 83 лет |
| Габариты и площадь | 132 × 165 × 152 см (основание с креслом), около 6 м² рабочей площади |
| Масса | 612 кг |
| Электропитание | 230 В, 50–60 Гц, 20 А |
| Стандарты | IEC 60601-1, IEC 60601-1-2, ANSI/AAMI ES60601-1, CAN/CSA-C22.2 № 60601-1 |
| Производитель | Biodex Medical Systems, Inc., Ширли, штат Нью-Йорк, США |
Что это
Biodex System 4 Pro — изокинетический (isokinetic) динамометр американской компании Biodex Medical Systems: моторизованная ось задаёт режим сопротивления, а датчик пишет момент, положение и скорость в каждой точке амплитуды.
Изокинетический режим — движение с постоянной угловой скоростью: прибор подстраивает сопротивление под усилие человека так, чтобы скорость не менялась. Нагрузка идёт по всей амплитуде, а не только в самой сильной её части, как со свободным весом.
Первый многорежимный компьютеризированный роботизированный динамометр выпустила Biodex; на приборах марки выполнено более тысячи опубликованных исследований.
Режимы работы
| Режим | Что даёт |
|---|---|
| Изокинетическое сопротивление | постоянная скорость, сопротивление непрерывно подстраивается под усилие. Разгон и торможение без удара по суставу; концентрические и эксцентрические сокращения |
| Реактивный эксцентрический | движение начинается, только когда пациент выдал и удерживает заданный минимум усилия. Мышцы вокруг сустава преднагружены — сустав стабилизирован. Для ранних этапов восстановления |
| Пассивное движение | скорость от 0,25 до 300 °/с, предел момента от 0,7 Н·м. При превышении предела система останавливается. Очень малые скорости позволяют обойти рефлекс на растяжение |
| Изометрический | усилие без движения — до и после операции и там, где движение болезненно. Протоколы под несколько углов сустава автоматизированы |
| Изотонический | постоянное усилие при свободной скорости, от 0,7 до 542 Н·м. Ближе всего к бытовому движению: постоянный вес перемещают с разной скоростью |
Диапазоны динамометра
| Параметр | Значение |
|---|---|
| Концентрическая скорость | до 500 °/с |
| Эксцентрическая скорость | до 300 °/с |
| Концентрический момент | до 500 фунт-фут (680 Н·м) |
| Эксцентрический момент | до 400 фунт-фут (544 Н·м) |
| Пассивная скорость | от 0,25 °/с |
| Пассивный и изотонический момент | от 0,5 фунт-фут (0,7 Н·м) |
Укладка пациента

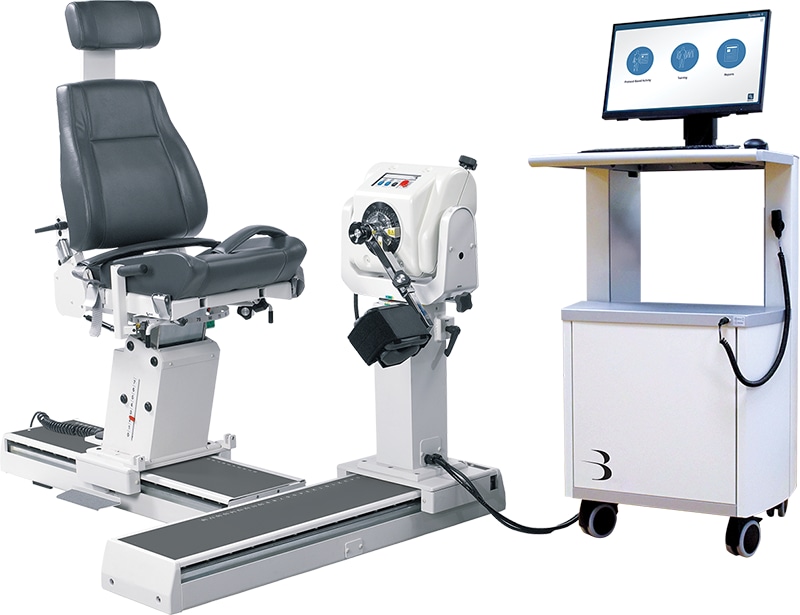

Исполнение Pro отличается от младших именно креслом: вращение на 360°, моторизованная регулировка высоты сиденья, перемещение вперёд-назад и вбок, а высота самого динамометра меняется с усилителем.

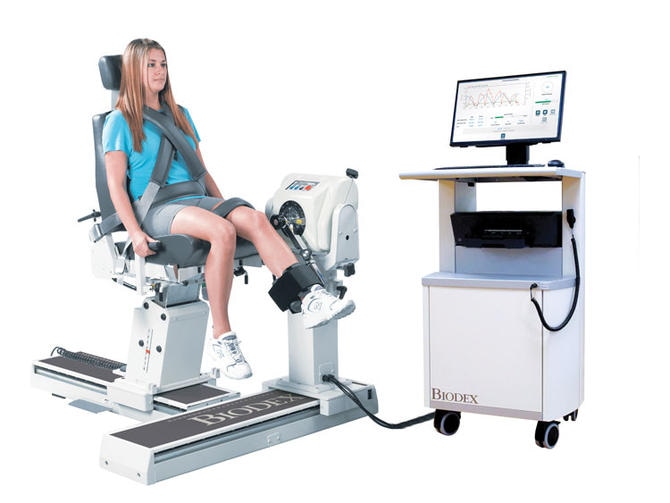

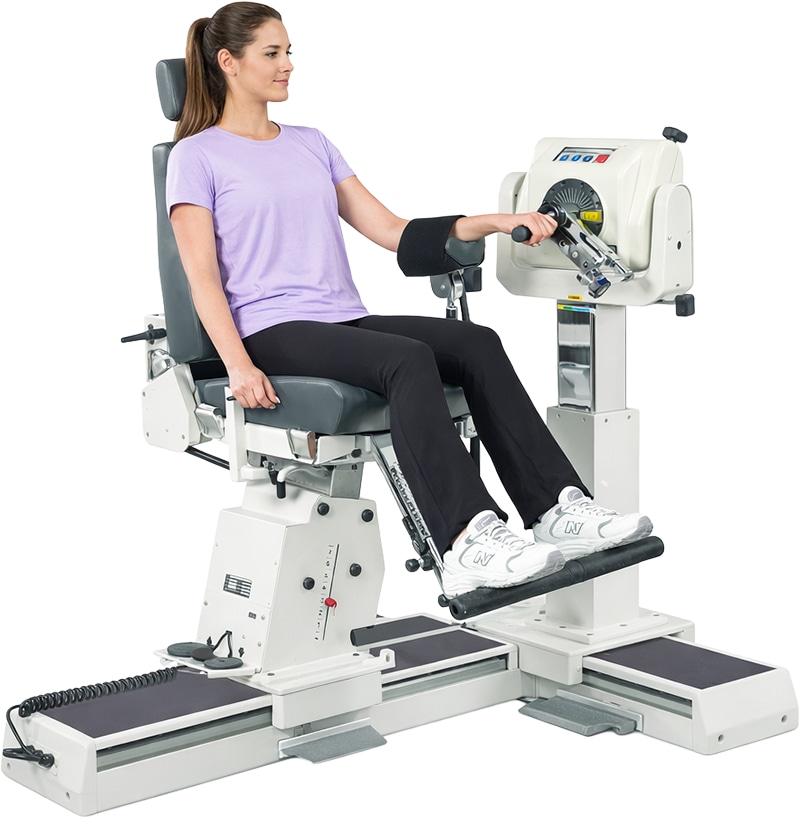

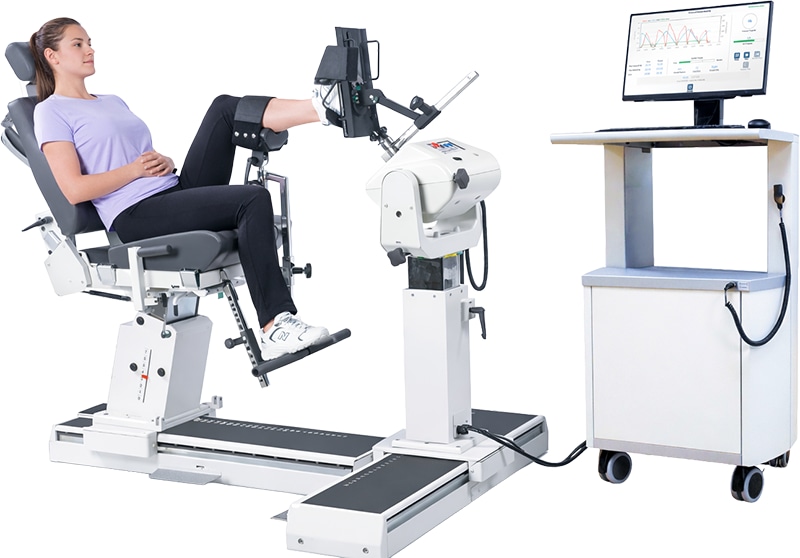

Насадки в комплекте: голеностоп, колено, плечо, локоть, запястье и бедро — тазобедренная насадка входит только в исполнение Pro. Отдельно поставляются педиатрические насадки, противосдвиговая приставка, закрытая кинематическая цепь, инструменты имитации рабочих движений и приставки для пациентов с гемипарезом.
Укладка сопровождается подсказками на экране — голосом и картинкой, чтобы положение повторялось от теста к тесту.
Программа Advantage BX и отчёты
Рабочая станция — ПК с Windows 10 Enterprise LTSC, программой Advantage BX и сенсорным экраном 22 дюйма со встроенными динамиками.
Отчёты цветные, с нормативными данными по возрасту от 5 до 83 лет: результат пациента ложится на норму, а не висит отдельным числом. Есть отчёты по возврату в игру после травмы передней крестообразной связки и задней поверхности бедра.
Для исследовательской работы: вывод аналогового сигнала момента, положения и скорости в реальном времени для синхронизации с ЭМГ, выгрузка в CSV с готовым заголовком и разбор кривых.
Где применяют
- Спортивная и ортопедическая медицина: скрининг до сезона, возврат в игру, профилактика
- Реабилитация после травм передней крестообразной связки и задней поверхности бедра
- Нейрореабилитация: количественная оценка спастичности, пассивные и эксцентрические протоколы
- Педиатрия: педиатрические насадки и нормативы по возрасту
- Исследовательская работа: аналоговый выход, выгрузка данных, разбор кривых
Что нужно для установки
Основание с динамометром и креслом занимает 132 × 165 × 152 см, рабочая станция — 64 × 48 × 104 см, тележка принадлежностей — 85 × 51 × 102 см. Всего под систему нужно около 6 м² рабочей площади.
Масса комплекта 612 кг. Питание 230 В, 50–60 Гц, 20 А. Соответствие IEC 60601-1 и IEC 60601-1-2. Гарантия производителя — год на детали и работы.
