Метод · оборудование

Изокинетика и силовая оценка — оборудование

Изокинетический режим — это движение с постоянной угловой скоростью: сопротивление аппарата подстраивается под усилие человека так, чтобы скорость не менялась. Смысл в том, что мышца работает с максимальной для себя нагрузкой во всём диапазоне движения, а не только в самой сильной его точке, как это бывает со свободным весом.

Для медштаба ценность не в тренировке, а в цифре. Изокинетический тест даёт измеримый момент силы для каждой стороны отдельно — а значит, дефицит и асимметрию можно не оценивать на глаз, а посчитать и сравнить с предыдущим измерением.

Что такое изокинетический режим

Изокинетический режим (isokinetic) — движение с постоянной угловой скоростью: сопротивление аппарата подстраивается под усилие человека так, чтобы скорость не менялась. Стационарный прибор с таким режимом называют изокинетическим динамометром, или isokinetic dynamometer.

Человек в таком приборе сидит в кресле с фиксацией таза и бедра, один сустав изолирован, а рычаг прибора совмещён по оси с осью сустава и связан с голенью, бедром или предплечьем — в зависимости от узла, который тестируют.

Прибор не назначает нагрузку, а измеряет её: сколько момента силы человек приложил в каждой точке диапазона, столько и записано. Завысить показание усилием воли нельзя — можно только недоработать.

Изокинетический, изометрический и изотонический режимы

Изокинетический (isokinetic)

  • Скорость постоянна
  • Сопротивление идёт за усилием
  • Момент записывается в каждом угле

Изометрический

  • Движения нет, угол фиксирован
  • Усилие измеряют в одной точке
  • Ранние сроки после операции

Изотонический

  • Нагрузка постоянна, скорость свободна
  • Ближе к работе со свободным весом
  • измеряют работу и мощность

Что видно в отчёте теста

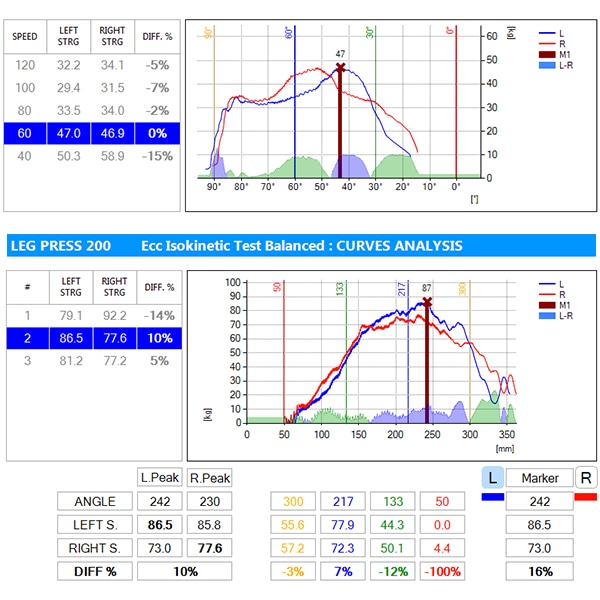

Протокол изокинетического теста: кривые усилия левой и правой ноги с таблицами

Результат теста на динамометре — не одна цифра, а набор кривых и таблиц. По каждой стороне отдельно записан момент силы во всём диапазоне движения, рядом — разница между сторонами.

В отчёте обычно смотрят на пиковый момент по каждой стороне, разницу между ними, соотношение мышц-антагонистов и форму кривой момента: ровная кривая и кривая с провалом в одном угле — разные картины при одинаковом пике.

На снимке протокол теста тренажёра Kineo в изокинетическом режиме. Форма отчёта у каждого производителя своя, набор величин общий.

Как выбирают изокинетический динамометр

Приборы этого класса устроены похоже: кресло с фиксацией таза и бедра, поворотная колонка с двигателем и датчиком момента, сменные рычаги под конкретный сустав, стойка с компьютером. Расходятся они в деталях, которые видно только при сравнении спецификаций.

  • Какие суставы и оси закрываются штатными рычагами — плечо, колено, голеностоп, кисть, туловище
  • Диапазон угловых скоростей в градусах в секунду, в концентрическом и эксцентрическом режимах
  • Как рассчитывается момент силы и учитывается ли вес конечности и рычага
  • Есть ли изометрический и изотонический режимы помимо изокинетического
  • Программная часть: какие нормативные базы для сравнения заложены, можно ли вести свою, в каком виде выгружаются сырые данные
  • Регистрационное удостоверение на прибор и порядок поверки

Последний пункт на практике весит не меньше первых пяти: прибор без порядка поверки и обслуживания простаивает независимо от того, что написано в его характеристиках.

Какие приборы делают этот метод

Приборов этого класса немного, и почти все известны по имени. Ниже — те, что чаще других встречаются в публикациях и в оснащении клиник.

  • Biodex System 4 (Biodex Medical Systems, США) — три исполнения: Pro, MVP, Quick-Set
  • HUMAC NORM (CSMi, США) — тот же класс прибора, четыре режима работы
  • Con-Trex (CMV AG, Швейцария) — модульная линейка под отдельные суставы и туловище
  • IsoMed 2000 (D&R Ferstl, Германия) — стационарная система с раздельными модулями
  • Cybex — марка, с которой метод начинался: первый серийный прибор появился в конце 1960-х

Список неполный и намеренно без оценок: приборы этого класса решают одну задачу и различаются набором рычагов, диапазоном скоростей, программой и тем, кто их обслуживает на месте.

Biodex — известный представитель этого класса

Про Biodex (биодекс) спрашивают чаще, чем про любой другой прибор этого класса. Марка заслуженная: значительная часть публикаций по изокинетическому тестированию сделана именно на приборах Biodex System 4, и под «изокинетическим динамометром» в статье нередко имеют в виду именно их.

Что стоит знать про канал поставки. Прежний сайт biodex.com сейчас не сайт производителя, а страница-указатель: направление медицинской визуализации и ядерной медицины перешло к Mirion, а линия физической медицины, к которой относится изокинетический динамометр, уведена на отдельный адрес. Из России он не открывается. Поэтому по этой марке мы советуем отдельно выяснять, кто сегодня отвечает за поставку, гарантию, запчасти и поверку, — сами мы её не возим и обещать сроки по ней не можем.

Для решения тех же задач ORO Sport поставляет HUMAC NORM («хьюмак») — изокинетический динамометр CSMi, который отдельно регистрирует момент силы для каждой стороны. Поставка включает монтаж, обучение и дальнейшее сервисное сопровождение.

Что из этого класса поставляет ORO Sport

Для измерения силы и её асимметрии ORO Sport поставляет несколько приборов разных классов.

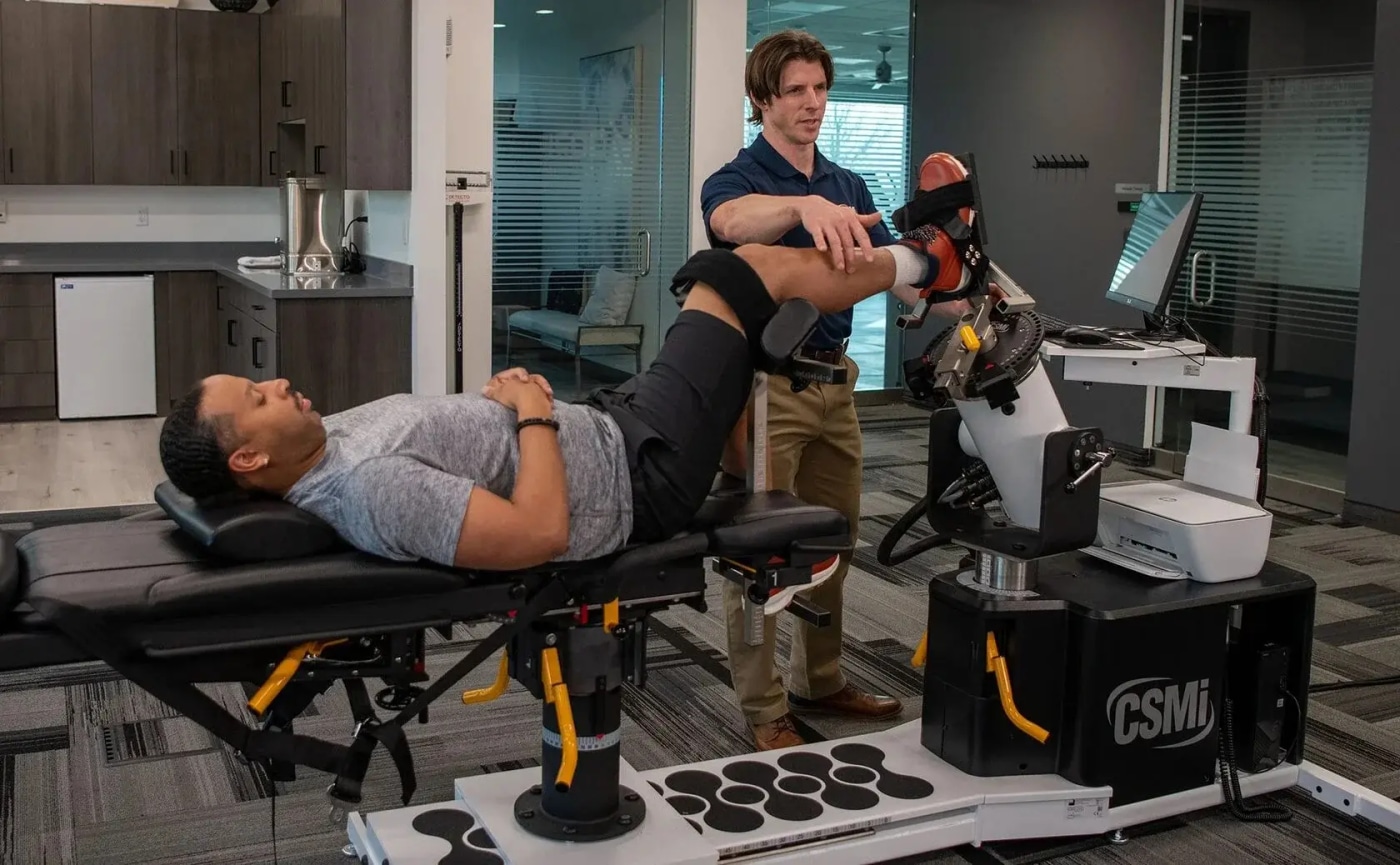

HUMAC NORM (хьюмак) — изокинетический динамометр CSMi: кресло с моторизованным рычагом, сустав изолирован, момент силы записывается по каждой стороне отдельно. по каждой стороне отдельно.

KINVENT K-FORCE PLATES — платформы силы и баланса, другой класс измерения: не сустав в кресле, а сила реакции опоры при стойке, переносе веса и приземлении.

Силовая платформа MuscleLab — тоже платформа, для прыжковых тестов: время контакта с опорой и мощность отталкивания.

Тренажёры Kineo — отдельный класс: не тестирование, а тренировка с управляемой нагрузкой, которая меняется внутри повторения.

Что измеряют и зачем

  • Момент силы для каждой стороны — отсюда считается дефицит между здоровой и восстанавливающейся конечностью.
  • Соотношение мышц-антагонистов, например задней и передней поверхности бедра.
  • Форма кривой на всём диапазоне движения: провал в одном углу и ровная кривая — разные картины при одинаковом максимуме.
  • Повторяемость от измерения к измерению — по ней и видно динамику восстановления.

Три разных инструмента, которые часто путают

Изокинетический динамометр — стационарная машина: задаёт скорость и измеряет момент, это эталонный метод. Портативный динамометр измеряет усилие в конкретном тесте и берётся с собой на поле, но режим постоянной скорости не поддерживает. Платформа регистрирует силу реакции опоры — то есть работу всего тела в прыжке и приземлении, а не одного сустава. Инструменты не заменяют друг друга: они отвечают на разные вопросы.

Отдельно стоят тренажёры с управляемой нагрузкой: они позволяют работать в эксцентрическом режиме и в закрытой кинетической цепи, то есть ближе к тому, как нога работает в опоре.

Чего цифра не решает

Решение о возврате к нагрузкам принимает врач и медштаб, а не прибор. Изокинетический тест — один из доводов в этом решении наряду с клинической картиной, сроками тканевого заживления и данными о переносимости нагрузки. Порог допуска и протокол теста задаёт клиника.
