Изокинетический динамометр TUR isoforce
Сервопривод развивает до 700 Н·м и держит заданную скорость в диапазоне от 0,25 до 540 °/с. Сменные насадки закрывают более двадцати суставных паттернов — от кисти до корпуса, а режим CPM позволяет работать с суставом с первых дней после операции.
Мы работаем только с юридическими лицами по безналичному расчету
Отправить запросTUR · Изокинетические динамометры и тренажёры
Производитель: TUR GmbH, Дрезден, Германия
| Вид прибора | изокинетический (isokinetic) динамометр с системой укладки пациента |
|---|---|
| Тип привода | сервомотор |
| Максимальный пиковый момент | 700 Н·м |
| Угловая скорость | 0,25–540 °/с |
| Амплитуда движения | до 360°, включая сгибание и разгибание корпуса |
| Частота опроса | 400, 1000 или 2000 Гц |
| Режимы | изокинетический (концентрика/концентрика, концентрика/эксцентрика, эксцентрика/эксцентрика), изометрический, изотонический, CPM |
| Суставы | бедро, плечо, локоть, запястье, предплечье, колено, голеностоп — более 20 паттернов движения |
| Кресло | электрические регулировки высоты, наклона, поворота и горизонтального положения |
| Противосдвиговая приставка | есть |
| Рабочее место | монитор 19″ (сенсорный по заказу), Windows 11 или новее, процессор Intel; ИБП по заказу |
| Габариты | основной блок 2000 × 700 × 1700 мм, кресло 2600 × 700 × 800 мм |
| Выгрузка данных | XLS, PDF, TXT |
| Интерфейсы | HL7, синхронизация с ЭМГ |
| Дополнительные насадки | блочная, для корпуса, замкнутой кинематической цепи, педиатрические, тележка для насадок |
| Производитель | TUR GmbH, Дрезден, Германия |
Что это
TUR isoforce — изокинетический (isokinetic) динамометр немецкой разработки и сборки. Основа системы — сервопривод: он задаёт режим сопротивления и удерживает заданную угловую скорость, а датчики пишут момент и положение в каждой точке амплитуды.
Изокинетический режим — движение с постоянной угловой скоростью. Сопротивление подстраивается под усилие человека, поэтому мышца нагружена по всей дуге, а не только там, где ей удобно, как при работе со свободным весом. Превысить собственные возможности пациент не может: аппарат отдаёт ровно столько сопротивления, сколько тот выдал сам.
Система работает и как диагностический прибор, и как тренажёр: те же насадки и то же кресло используются для тестирования, для реабилитации после операции и для силовой работы со спортсменом.
Пять режимов работы
| Режим | Что даёт |
|---|---|
| Концентрический изокинетический | классический тест силы. Сопротивление подстраивается под слабость или боль, поэтому режим годится и для тренировки |
| Эксцентрический изокинетический | самый мощный тип сокращения, каким располагает человек. Даёт наибольшую нагрузку на упругие элементы мышцы и сухожилия — то, что работает в беге, прыжке и смене направления |
| Сочетания | концентрика с концентрикой, концентрика с эксцентрикой, эксцентрика с эксцентрикой — задаются отдельно для каждого направления движения |
| Изометрический | усилие без движения: активирует мышцу и оценивает её состояние, не нагружая сустав. Даёт данные о нервно-мышечной активации |
| Изотонический | постоянная нагрузка при свободной скорости: утомляемость и мощность, разные веса для концентрической и эксцентрической фазы — путь к плиометрической и эксцентрической работе |
| CPM — непрерывное пассивное движение | ранняя реабилитация: поддержание подвижности, восстановление амплитуды, снятие тугоподвижности. На нём же оценивают спастичность у неврологических пациентов |
Диапазоны и точность
| Параметр | Значение |
|---|---|
| Максимальный пиковый момент | 700 Н·м |
| Угловая скорость | от 0,25 до 540 °/с |
| Амплитуда движения | до 360°, включая сгибание и разгибание корпуса |
| Частота опроса | 400, 1000 или 2000 Гц — выбирается специалистом |
| Тип привода | сервомотор |

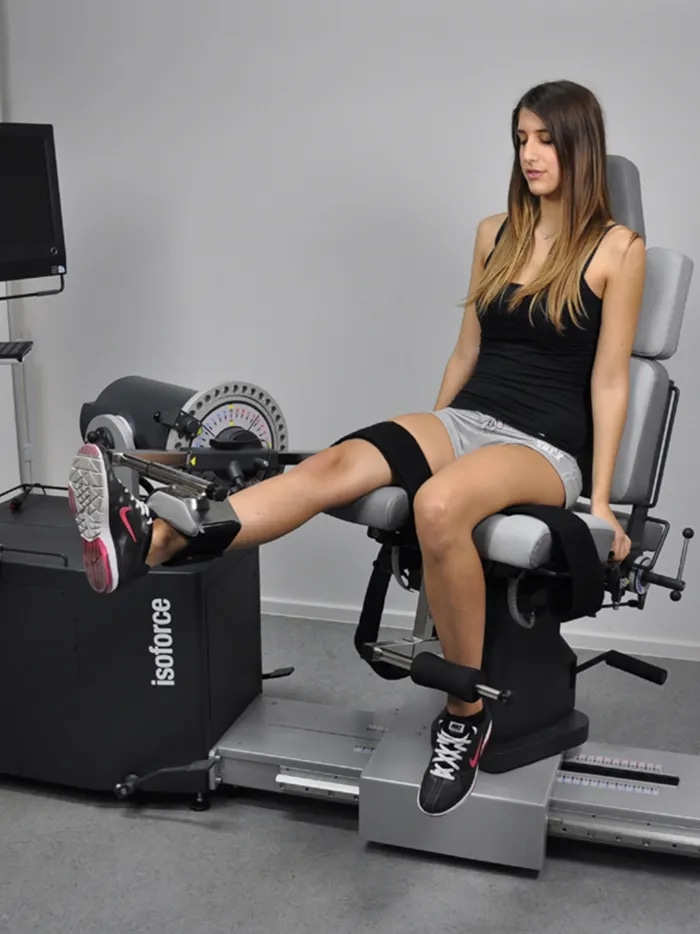

Суставы и насадки
Сменные рабочие насадки закрывают бедро, плечо, локоть, запястье, предплечье, колено и голеностоп — более двадцати паттернов движения. Предплечье и корпус в этом списке есть не у каждой системы этого класса.
Отдельно поставляются блочная насадка, насадка для корпуса, приставка замкнутой кинематической цепи, педиатрические насадки и тележка для их хранения. Противосдвиговая приставка входит в систему.

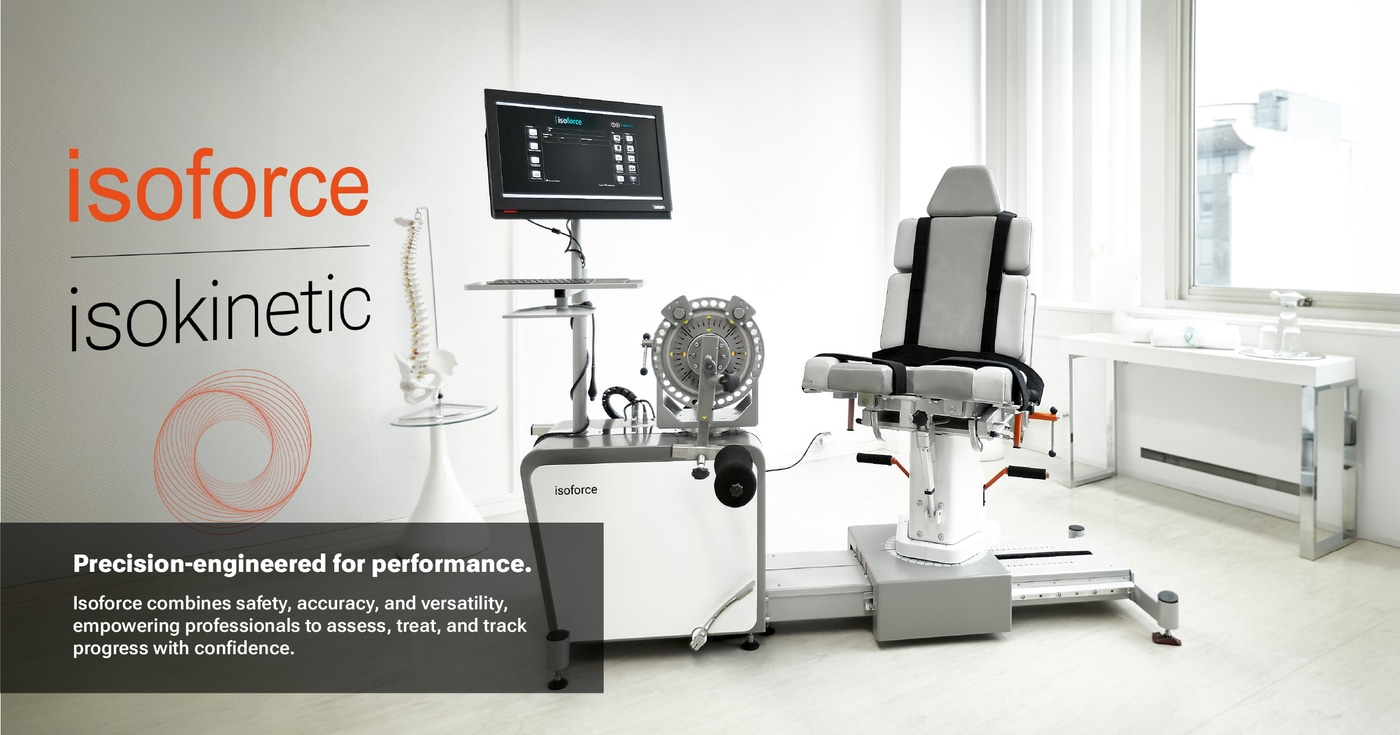

Кресло регулируется электрически: высота, наклон, поворот и горизонтальное положение. Поворот и высота самой силовой колонны — бесступенчатые, для быстрого совмещения оси сустава с осью прибора есть лазерный указатель.
Что измеряет
Момент, силовую выносливость, выполненную работу и уровень спастичности — во всех типах сокращения и в режиме CPM.
Отчёты собираются в пяти видах и рассчитаны на то, чтобы их читал не только тот, кто проводил тест: результат подаётся так, чтобы его понял врач команды, тренер и сам спортсмен. Во время работы на экран идёт биологическая обратная связь в реальном времени.
Данные выгружаются в XLS, PDF и TXT. Для встраивания в информационную систему клиники есть интерфейс HL7, для совместной записи с электромиографией — синхронизация с ЭМГ без отдельного дорогого набора.
Что сделано ради безопасности
- Самокалибровка датчиков при включении и слежение за положением и состоянием в реальном времени
- Три уровня ограничения амплитуды: заданный системой по паттерну, выставленный специалистом и механический
- Пределы момента отдельно для концентрики, эксцентрики и CPM — превышение удваивает скорость, мгновенно останавливает движение или возвращает в исходное положение
- При пропадании питания динамометр расцепляется автоматически
- Кнопка немедленного отключения под рукой у пациента и у специалиста
- После срабатывания защиты систему не нужно перезапускать
Кто работает на этой системе
Университет Ростока применяет isoforce в исследовательской группе прикладных наук о движении человека с 2013 года — в клинической и научной работе.
Стамбульский университет — Джеррахпаша использует систему в лаборатории биомеханики. Body Health Center в Берлине — в клинической реабилитации.
Марка TUR ведёт историю с 1904 года, когда в Дрездене была основана Koch & Sterzel; направление физиотерапевтической и электромедицинской техники существует с 1950-х.
Что нужно для установки
Основной блок занимает 2000 × 700 × 1700 мм, кресло в горизонтальном положении — 2600 × 700 × 800 мм.
Рабочее место: монитор 19 дюймов, по заказу сенсорный; операционная система Windows 11 или новее, процессор Intel. Источник бесперебойного питания — опция, но для изокинетики он разумен: тест прерывать нельзя.
