Тензиомиография (TMG): оценка сократительных свойств мышц
Тензиомиография (tensiomyography, TMG, в русском тексте — ТМГ) измеряет, как отдельная мышца отвечает на одиночный электрический импульс. Датчик прижат к брюшку мышцы и фиксирует, насколько и как быстро оно выпячивается при сокращении.
Метод оценивает сократительные свойства конкретной мышцы, а не силу движения в целом. Тем он и отличается от динамометрии: динамометр меряет результат работы группы мышц, ТМГ — свойства одной.
Как устроено измерение

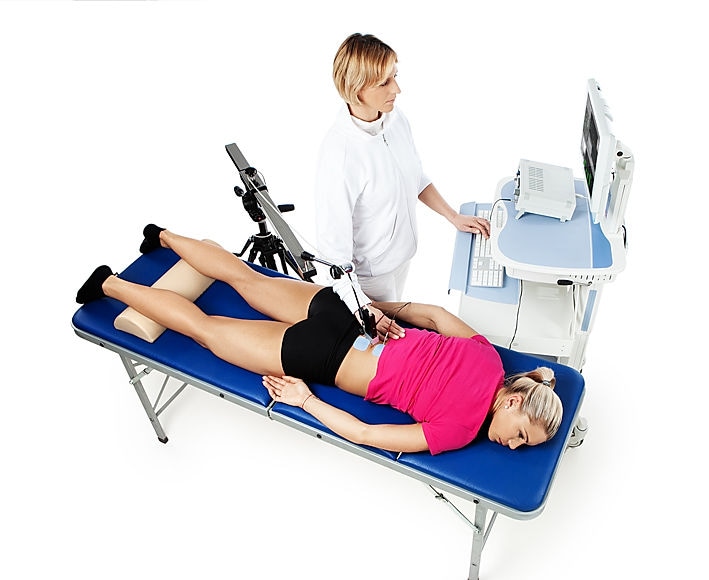

На кожу по обе стороны от точки измерения ставят два электрода, а датчик с подпружиненным щупом прижимают к брюшку мышцы через штатив — перпендикулярно поверхности тела. Прижим держит штатив, а не рука оператора: от постоянства этого усилия зависит вся кривая.
Стимулятор подаёт одиночный короткий импульс постоянного тока. Мышца сокращается изометрически — сустав при этом не двигается, — и брюшко выпячивается в сторону щупа. Произвольного усилия от человека не требуется вовсе: сокращает мышцу импульс.
Щуп записывает это радиальное смещение во времени. Получается кривая: насколько мышца поднялась и с какой скоростью прошла каждую фазу. На экран она выводится в ходе самого замера.
Пять величин, которые снимают с кривой
Четыре величины временны́е, пятая — амплитуда. Все пять снимаются с одной и той же кривой одного сокращения.
| Величина | Что показывает |
|---|---|
| Время задержки (Td) | время между импульсом и 10 % сокращения мышцы |
| Время сокращения (Tc) | время между 10 % и 90 % сокращения; отражает скорость нарастания усилия |
| Время выдержки (Ts) | время между 50 % сокращения и 50 % расслабления |
| Время расслабления (Tr) | время между 90 % и 50 % расслабления мышцы |
| Смещение (Dm) | максимальная амплитуда выпячивания; её связывают с жёсткостью мышцы |
Читают эти величины не по отдельности, а в сравнении: правая сторона против левой, антагонист против агониста, сегодняшний замер против базового. Разница между сторонами и есть основной результат — абсолютное число само по себе говорит мало.
Почему метод удобен для скрининга
Замер не требует ни усилия со стороны спортсмена, ни разминки, ни его мотивации. Это снимает главный источник разброса в добровольных тестах — старание испытуемого. Одну и ту же мышцу поэтому можно мерить и до нагрузки, и сразу после неё, и в ходе восстановления: сравнивать будут одинаково полученные цифры.
По той же причине замер проводят и в острой фазе травмы: он безболезненный и не заставляет человека напрягаться.
Оборотная сторона — узость. ТМГ смотрит только те мышцы, до брюшка которых можно добраться щупом снаружи. Глубокие мышцы методу недоступны.
Что нужно для повторяемости
- Одна и та же точка измерения: её размечают по анатомическим ориентирам и записывают в карту спортсмена.
- Одинаковое положение тела и угол в суставе — от них зависит длина мышцы, а значит и вся кривая.
- Постоянное усилие прижима щупа, которое обеспечивает штатив, а не рука оператора.
- Одна и та же схема наложения электродов и расстояние между ними.
- Базовый замер в спокойный период — без него сравнивать не с чем.
- Один и тот же оператор либо письменный протокол на всех, кто проводит замер.
В какой работе применяют метод
Тензиомиографию берут под три разные задачи, и от задачи зависит частота замеров:
- Контроль подготовки — профиль мускулатуры спортсмена и поиск слабых звеньев в кинетических цепях.
- Спортивная медицина — количественная оценка состояния мышцы и решения о возвращении к тренировкам.
- Исследовательская работа — оценка острых и хронических изменений сократительной способности мышц.
Границы метода
Тензиомиография даёт числа о механическом ответе мышцы на стимул, а не диагноз. Что означает межстороннее расхождение и какие решения из него следуют — вопрос к врачу и тренерскому штабу. Метод не заменяет визуализацию и клинический осмотр.
