Система тензиомиографии TMG S2
Тензиомиография (tensiomyography, TMG) измеряет скорость сокращения и жёсткость мышцы по радиальному смещению мышечного брюшка в ответ на одиночный электрический импульс.
| Вид прибора | система тензиомиографии (tensiomyography, TMG) |
|---|---|
| Что измеряет | радиальное смещение мышечного брюшка при изометрическом сокращении |
| Стимул | одиночный импульс постоянного тока, 1 мс |
| Электроды | два, дистанция 20–50 мм от точки измерения (анод дистально, катод проксимально) |
| Параметры | время задержки (Td), сокращения (Tc), выдержки (Ts), расслабления (Tr), смещение (Dm) |
| Компоненты | электростимулятор, цифровой датчик, штатив с манипулятором, ПО для ПК |
| Разработка | Лаборатория биомедицинской и мышечной биомеханики Люблянского университета |
| Производитель | TMG-BMC d.o.o., Любляна, Словения |
Как устроено измерение

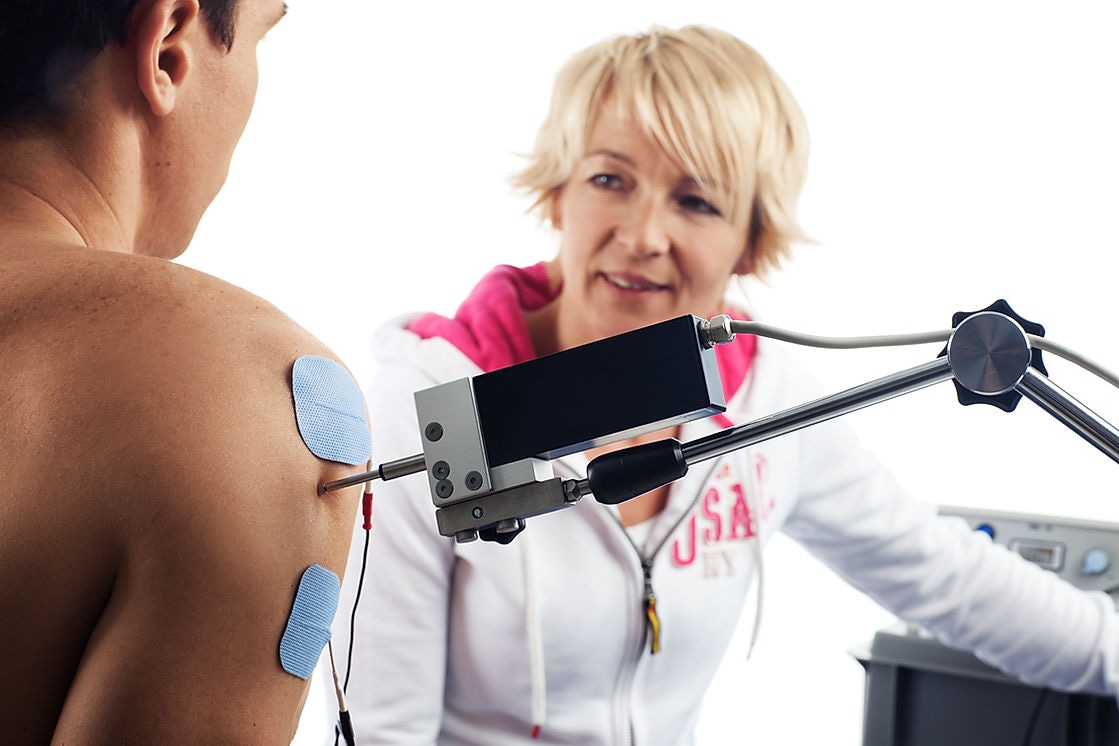

Цифровой датчик размещается перпендикулярно поверхности тела над мышечным брюшком и фиксирует его радиальное смещение во время сокращения.
Сокращение вызывает одиночный импульс постоянного тока длительностью 1 мс через два клеящихся электрода: анод — дистально, катод — проксимально, на расстоянии 20–50 мм от точки измерения.
Параметры ТМГ
| Параметр | Что показывает |
|---|---|
| Время задержки (Td) | время между импульсом и 10% сокращения мышцы |
| Время сокращения (Tc) | время между 10% и 90% сокращения мышцы |
| Время выдержки (Ts) | время между 50% сокращения и 50% расслабления |
| Время расслабления (Tr) | время между 90% и 50% расслабления мышцы |
| Смещение (Dm) | максимальная амплитуда мышечного сокращения |
Компоненты системы
- Электростимулятор с блоком сбора данных
- Цифровой датчик смещения
- Штатив с манипулятором
- Электроды для стимуляции
- Программное обеспечение для анализа на компьютере
Применение
Три области применения по данным производителя:
- Контроль результативности — профиль мускулатуры спортсмена, слабые звенья кинетических цепей
- Спортивная медицина — объективная оценка мышечных расстройств, решения о возвращении к тренировкам
- Исследования — диагностика острых и хронических изменений сократительной способности мышц
Запатентованная технология
TMG-BMC — единственный производитель технологии измерения TMG. Метод тензиомиографии разработан совместно с Лабораторией биомедицинской и мышечной биомеханики Люблянского университета (University of Ljubljana) и применяется в научных исследованиях мышечной функции.
Ход процедуры

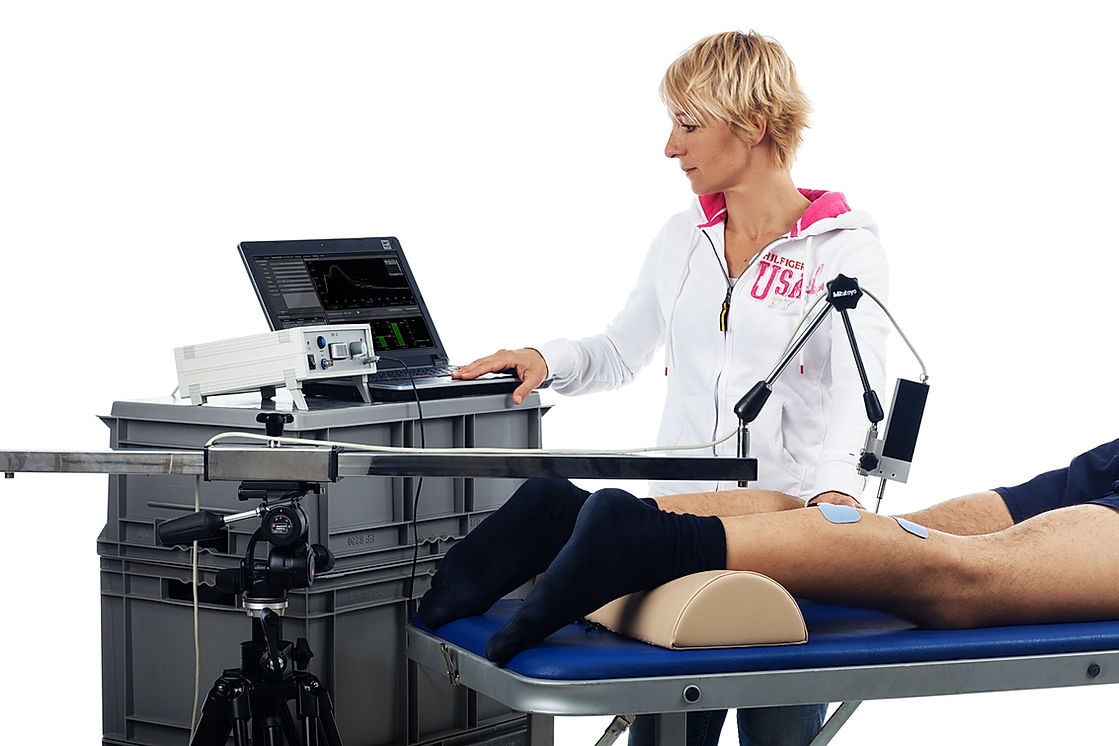

Измерение безболезненно и не требует усилий от спортсмена — его можно проводить даже в острой фазе травмы. Кривая сокращения выводится на экран в реальном времени.
