Беспроводные датчики ЭМГ прямого подключения Noraxon Core EMG
Датчик садится прямо на электрод — отводящих проводов между ними нет. Сборка от одного до шестнадцати датчиков, опрос 2000 Гц, вес датчика 15 граммов.
Мы работаем только с юридическими лицами по безналичному расчету
Отправить запрос| Вид прибора | беспроводные датчики поверхностной ЭМГ прямого подключения |
|---|---|
| Подключение | датчик ставится прямо на электрод, отводящих проводов нет |
| Число датчиков в сборке | от 1 до 16 |
| Частота опроса | 2000 Гц |
| Разрядность | 24 бита, динамическое разрешение |
| Диапазон входа | ±24 000 мкВ |
| Фильтр верхних частот | 20 Гц |
| Фильтр нижних частот | 500 Гц |
| Режекторный фильтр | не применяется — ни 50, ни 60 Гц |
| Собственный шум | менее 2 мкВ RMS |
| Подавление синфазной помехи | более 90 дБ |
| Память датчика | 125 МБ, до 8 часов записи |
| Время работы датчика | 4 часа |
| Время зарядки | 3 часа |
| Батарея | сменный литий-ионный элемент |
| Связь | 2,4 ГГц и Bluetooth Low Energy |
| Дальность связи | 30 м |
| Размер датчика | 42 × 30 × 12,5 мм |
| Вес датчика | 15 г |
| Размер хаба | 170 × 60 × 113 мм |
| Вес хаба | 145 г |
| Питание и данные хаба | разъём USB-C |
| Вход синхронизации | сигнал TTL от 2 до 5 В |
| Программа | myoRESEARCH (MR) |
| Производитель | Noraxon U.S.A., Inc., Скоттсдейл, Аризона, США |
Описание
Core EMG — компактная беспроводная ЭМГ для быстрой съёмки. Датчик снимает сигнал прямо в месте наклейки электрода: отводящих проводов нет, значит нечему болтаться и нечему давать наводку от движения.
Датчик весит 15 граммов и занимает 42 × 30 × 12,5 мм. Сборку набирают под задачу — от одного датчика до шестнадцати.
Опрос 2000 Гц, разрядность 24 бита, диапазон входа ±24 000 мкВ. Режекторный фильтр на 50 и 60 Гц не применяется вовсе: сетевую наводку давит схема входа, а не вырезание полосы из сигнала.
Память на 125 МБ хранит до восьми часов. При обрыве связи запись доливается из памяти датчика через док.
Что даёт система
- Датчик на электроде, без отводящих проводов
- Опрос 2000 Гц и 24 бита
- Собственный шум менее 2 мкВ RMS
- Подавление синфазной помехи более 90 дБ
- Сборка от 1 до 16 датчиков
- Батарея на 4 часа, зарядка 3 часа, элемент сменный
- Связь 2,4 ГГц и Bluetooth Low Energy на 30 метров
- Хаб с питанием и передачей по USB-C и входом синхронизации TTL

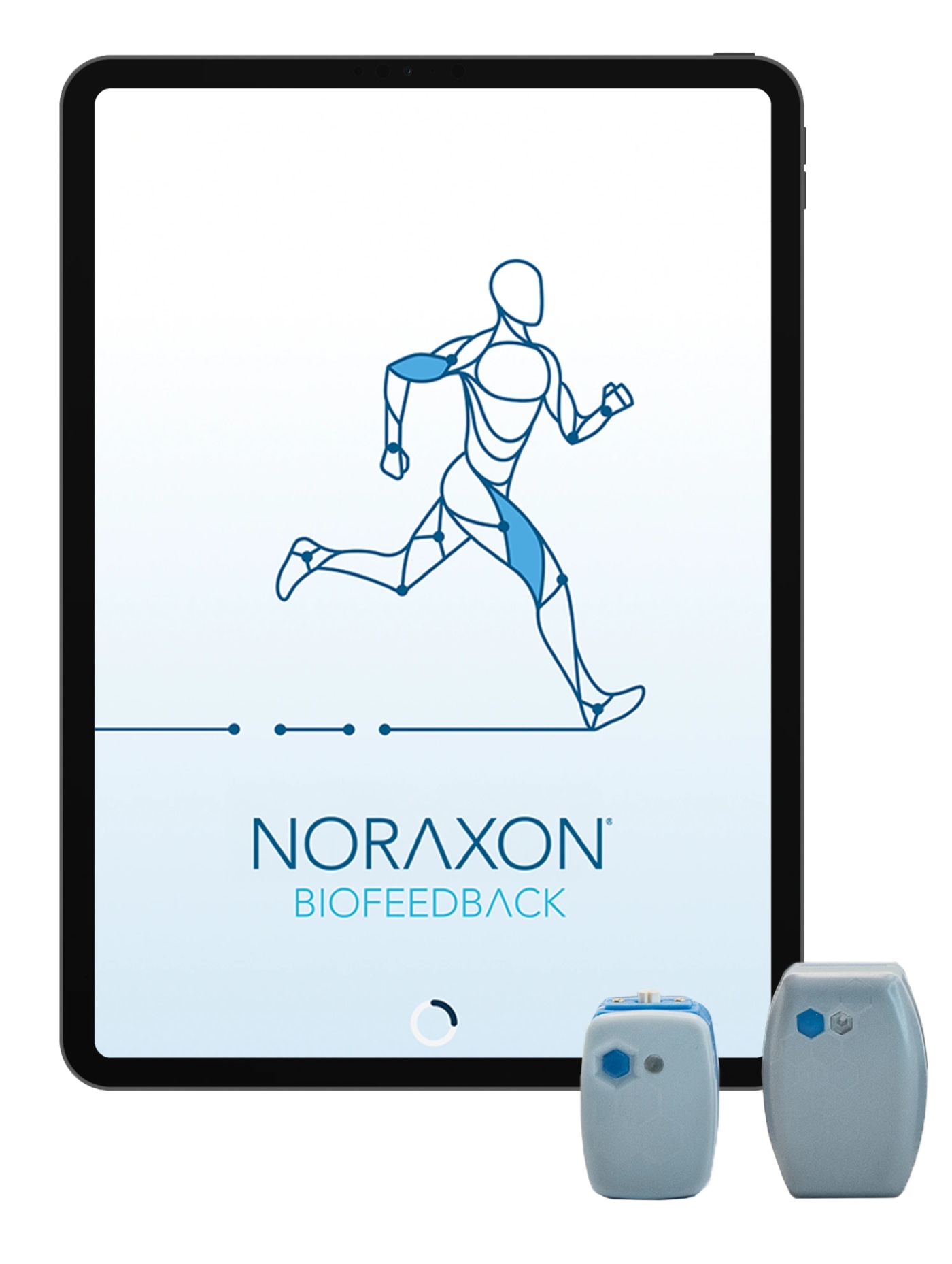

Биофидбэк без компьютера
Датчики Core EMG связываются с приложением биофидбэка напрямую по Bluetooth — приёмник не нужен. Занятие начинают с телефона или планшета.
На экране видно, как мышца включается прямо сейчас; отчёт по занятию собирается тут же и уходит на почту.
Где применяют
Реабилитация
- Биофидбэк по мышце
- Тазовое дно
- Контроль по неделям
Походка
- Включение мышц в шаге
- Симметрия сторон
- Согласованность сторон
Сила
- Изокинетические тесты
- Изометрические тесты
- Средние картины включения
Core EMG или Ultium EMG
Core EMG крепится сразу на электрод по технологии Direct Connect: нет отводящих проводов и расходников вроде фиксирующей ленты. Ultium EMG — старшая линейка с более широкими возможностями и встроенным инерциальным блоком (IMU).
| Показатель | Core EMG | Ultium EMG |
|---|---|---|
| Частота опроса ЭМГ | 2000 Гц | 2000 или 4000 Гц |
| Собственный шум | менее 2 мкВ RMS | менее 1 мкВ RMS |
| Подавление синфазной помехи | более 90 дБ | более 100 дБ |
| Фильтры | фиксированные: 20 и 500 Гц | переключаемые: 5/10/20 и 500/1000/1500 Гц |
| Работа от батареи | 4 часа | 8 часов |
| Память | 125 МБ, до 8 часов | 250 МБ, до 16 часов |
| Встроенный инерциальный блок (IMU) | нет | есть |
| Разъём SmartLead | нет | 10 сменных выводов |
| Сборка датчиков | отдельно 1–4 датчика; до 16 через приёмник Ultium | общий приёмник с Ultium Motion, до 16 датчиков |
Программа и синхронизация
Данные идут в myoRESEARCH — общую программу всей техники Нораксон. В одной записи пишутся ЭМГ (EMG), инерциальные датчики IMU, силовые платформы, давление под стопой и до четырёх видеокамер.
Обработка сигнала, отчёты, выгрузка в разных форматах и передача потоком по HTTP и UDP — всё в одной программе.
- Тесты симметрии и согласованности сторон
- Средние картины включения мышцы по повторам
- Разбор амплитуды ЭМГ
- Отчёты настраиваются под свои задачи
