Беспроводные датчики поверхностной ЭМГ Noraxon Ultium EMG
Датчик пишет мышцу и движение одной записью: внутри и усилитель ЭМГ, и инерциальный блок. Опрос до 4000 раз в секунду, память на 16 часов.
Мы работаем только с юридическими лицами по безналичному расчету
Отправить запросNoraxon · Методы анализа функции мышц
Производитель: Noraxon U.S.A., Inc., Скоттсдейл, Аризона, США
| Вид прибора | беспроводные датчики поверхностной электромиографии (surface EMG) |
|---|---|
| Частота опроса ЭМГ | 2000 или 4000 Гц на выбор |
| Разрядность | 24 бита |
| Собственный шум | менее 1 мкВ RMS |
| Диапазон измерения | ±24 000 мкВ |
| Подавление синфазной помехи | более 100 дБ |
| Входное сопротивление | более 100 МОм |
| Фильтр верхних частот | 5, 10 или 20 Гц на выбор |
| Фильтр нижних частот | 500, 1000 или 1500 Гц на выбор |
| Проверка сопротивления электродов | встроена в датчик |
| Инерциальный блок | встроен, выдача до 400 Гц |
| Опрос акселерометра | до 500 Гц |
| Аналоговый выход | до 32 каналов |
| Память датчика | 250 МБ, до 16 часов записи |
| Время работы | 8 часов |
| Дальность связи | 30 м (круг 60 м) |
| Разъём SmartLead | восемь и более сменных датчиков |
| Замена батареи | пожизненно, каждая батарея — на срок до 10 лет |
| Программа | myoRESEARCH (MR) |
| Производитель | Noraxon U.S.A., Inc., Скоттсдейл, Аризона, США |
Описание
Ultium EMG — беспроводные датчики поверхностной ЭМГ. Они снимают напряжение мышцы через электроды на коже: 2000 или 4000 выборок в секунду, 24 бита, собственный шум меньше 1 мкВ RMS.
В каждом датчике стоит инерциальный блок, поэтому мышечная активность и сырое движение пишутся одной записью, а не двумя приборами порознь.
Память датчика — 250 МБ, до 16 часов. Если связь прервалась, запись не теряется: пропущенный кусок доливается из памяти датчика.
Что даёт датчик
Датчик рассчитан на съёмку там, где человек двигается: на площадке, в цеху, на улице. Проверка сопротивления электрода встроена, поэтому плохой контакт видно до записи, а не после неё.
- Опрос 2000 или 4000 Гц на выбор
- Диапазон входа ±24 000 мкВ без обрезки сигнала на сильном сокращении
- Подавление синфазной помехи более 100 дБ
- Фильтры верхних и нижних частот выбираются, а не зашиты
- Проверка сопротивления электрода прямо в датчике, до записи
- Аналоговый выход до 32 каналов — на чужую систему
- Дальность 30 метров, круг диаметром 60 метров
- Восемь часов работы и замена батареи пожизненно
SmartLead: один датчик под десять задач
В корпус датчика вставляется сменный вывод SmartLead — и датчик ЭМГ становится датчиком другой величины. Завод выпускает десять таких выводов.
- Accelerometer SmartLead — ускорения до 400 g
- Analog Input SmartLead — беспроводной приём аналогового сигнала
- BioMonitor SmartLead — ЭКГ, пульс и дыхание
- Fine Wire SmartLead — активность внутри мышцы
- Flexiforce SmartLead — сила между двумя поверхностями
- Footswitch FSR SmartLead — момент касания стопы
- Goniometer SmartLead — двумерные углы сустава
- Hand Grip Dynamometer SmartLead — изометрическая сила хвата
- Linear Force SmartLead — усилие на толчок и тягу
- Ultium Insoles — распределение нагрузки под стопой
Где применяют
Спорт
- Работа мышц в движении
- Симметрия сторон
- Усталость по ходу теста
Клиника
- Биофидбэк по мышце
- Тазовое дно
- Возврат к нагрузке
Эргономика
- Нагрузка на рабочем месте
- Разбор рабочей позы
- Подъём тяжестей
Ultium EMG или Core EMG
Core EMG крепится сразу на электрод по технологии Direct Connect: нет отводящих проводов и расходников вроде фиксирующей ленты. Ultium EMG — старшая линейка с более широкими возможностями и встроенным инерциальным блоком (IMU).
| Показатель | Ultium EMG | Core EMG |
|---|---|---|
| Частота опроса ЭМГ | 2000 или 4000 Гц | 2000 Гц |
| Собственный шум | менее 1 мкВ RMS | менее 2 мкВ RMS |
| Подавление синфазной помехи | более 100 дБ | более 90 дБ |
| Фильтры | переключаемые: 5/10/20 и 500/1000/1500 Гц | фиксированные: 20 и 500 Гц |
| Работа от батареи | 8 часов | 4 часа |
| Память | 250 МБ, до 16 часов | 125 МБ, до 8 часов |
| Встроенный инерциальный блок (IMU) | есть | нет |
| Разъём SmartLead | 10 сменных выводов | нет |
| Сборка датчиков | общий приёмник с Ultium Motion, до 16 датчиков | отдельно 1–4 датчика; до 16 через приёмник Ultium |
Программа и синхронизация

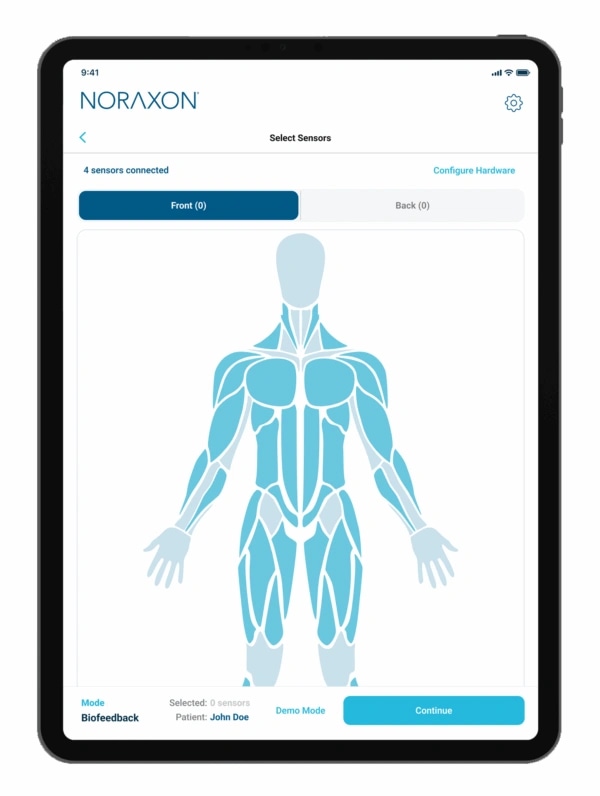

Данные идут в myoRESEARCH — общую программу всей техники Нораксон. В одной записи пишутся ЭМГ (EMG), инерциальные датчики IMU, силовые платформы, давление под стопой и до четырёх видеокамер.
В программе есть полный набор обработки сигнала, приведение к произвольному максимальному сокращению (MVC), проверка исходного уровня и сопротивления электродов, трёхмерная карта мышц и настраиваемые отчёты.
- Тесты симметрии и согласованности сторон
- Средние картины включения мышцы по повторам
- Разбор амплитуды от повтора к повтору
- Разбор усталости по частоте и амплитуде
