zebris, Германия
Платформа для анализа давления zebris Plate-SX (FDM-SX)
Самая компактная платформа давления линейки: 1920 отдельно откалиброванных ёмкостных датчиков на площадке 40 × 30 см при толщине корпуса 2,1 см.
Мы работаем только с юридическими лицами по безналичному расчету
Отправить запрос| Вид прибора | платформа для анализа распределения давления под стопой |
|---|---|
| Измерительная поверхность | 40 × 30 см (15,75 × 11,81 дюйма) |
| Число датчиков | 1920 ёмкостных |
| Частота опроса | 120 Гц |
| Диапазон измерения | от 1 до 120 Н/см² |
| Габариты | 55 × 40 × 2,1 см (21,65 × 15,75 × 0,83 дюйма) |
| Калибровка | каждый датчик откалиброван отдельно |
| Условия съёмки | босиком, в обуви и в ортопедических стельках |
| Программа | myoRESEARCH (MR) |
| Синхронизация | ЭМГ, трёхмерная кинематика, видео |
| Производитель | zebris, Германия |
Описание

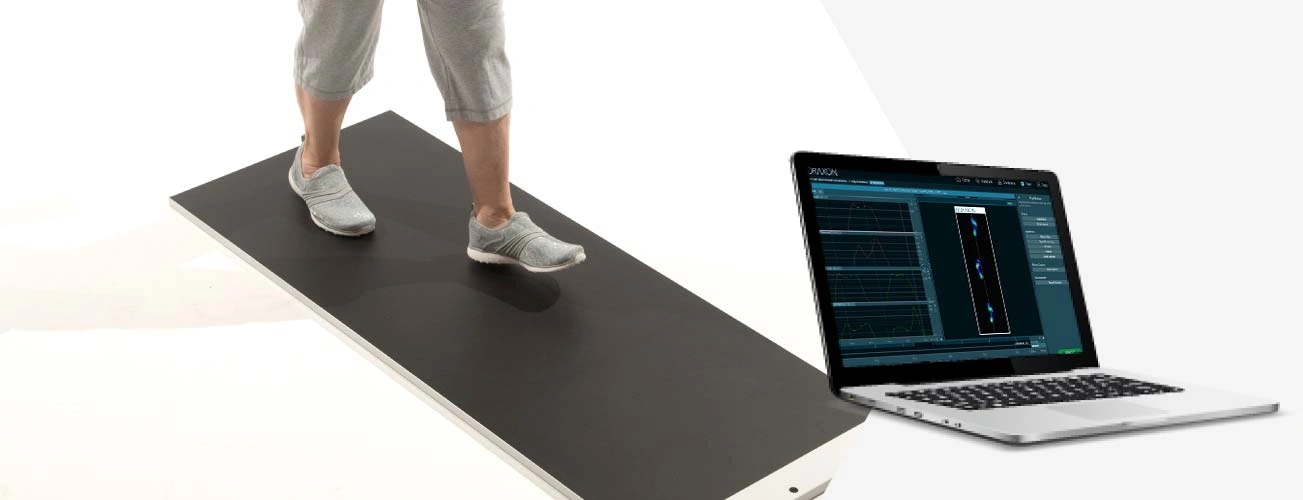

Plate-SX — переносная платформа давления (pressure platform) на 1920 ёмкостных датчиков. Прибор кладут на пол, отдельного места под него не отводят.
Датчики откалиброваны поштучно, поэтому карта давления снимается по всей площадке одинаково. Диапазон измерения — от 1 до 120 Н/см².
Съёмка идёт босиком, в обуви и в ортопедических стельках: обувь снимать не обязательно, и это меняет саму постановку теста.
Что даёт платформа
- 1920 датчиков
- Опрос 120 Гц
- Поверхность 40 × 30 см
- Толщина 2,1 см
- Карта давления под стопой
- Центр давления и его ход
- Вертикальная сила реакции опоры
- Автоматический разбор левого и правого шага
- Разбор по зонам стопы
- Съёмка в обуви и босиком
Где применяют
Ходьба и бег
- Разбор шага по опоре
- Симметрия сторон
- Перекат стопы
Равновесие
- Стойка с открытыми глазами
- Стойка с закрытыми глазами
- Ход центра давления
Стопа
- Зоны перегрузки
- Подбор стельки
- Проверка после травмы
Отчёты и программа
Данные идут в myoRESEARCH — общую программу всей техники Нораксон. В одной записи с давлением пишутся ЭМГ (EMG), инерциальные датчики IMU, силовые платформы и до четырёх видеокамер.
В программе есть трёхмерная анимация давления в реальном времени, ход центра давления, графики вертикальной силы, автоматическое деление на левый и правый шаг и распознавание посторонних предметов — трости и ходунки из карты убираются.
- Трёхмерная анимация давления и центр давления
- Графики вертикальной силы и максимума давления
- Разбор зон подошвенного давления
- Отчёты настраиваются под свои задачи
Ходьба по полу, без заданного темпа
Платформу кладут на пол — человек идёт по ней в своём темпе, без скорости, которую задаёт полотно дорожки. Обувь снимать не обязательно: тест идёт босиком, в обуви и в ортопедических стельках.
Три прибора давления zebris
| Модель | Площадка | Датчиков | Частота опроса |
|---|---|---|---|
| Plate-S (FDM-S) | 54 × 33 см | 2560 датчиков | 120 Гц, опция 240 Гц |
| Plate-SX (FDM-SX) | 40 × 30 см | 1920 датчиков | 120 Гц |
| Walkway 1.5 (FDM 1.5) | 149 × 54,2 см | 11 264 датчика | 100 Гц, опция 200 или 300 Гц |
