zebris, Германия
Платформа для анализа давления zebris Plate-S (FDM-S)
Площадка на треть больше, чем у Plate-SX: 54 × 33 см и 2560 ёмкостных датчиков. Частоту опроса можно поднять со 120 до 240 Гц.
Мы работаем только с юридическими лицами по безналичному расчету
Отправить запрос| Вид прибора | платформа для анализа распределения давления под стопой |
|---|---|
| Измерительная поверхность | 54 × 33 см (21,26 × 12,99 дюйма) |
| Число датчиков | 2560 ёмкостных |
| Частота опроса | 120 Гц, опция 240 Гц |
| Диапазон измерения | от 1 до 120 Н/см² |
| Габариты | 69 × 40 × 2,1 см (27,17 × 15,75 × 0,83 дюйма) |
| Калибровка | каждый датчик откалиброван отдельно |
| Условия съёмки | босиком, в обуви и в ортопедических стельках |
| Программа | myoRESEARCH (MR) |
| Синхронизация | ЭМГ, трёхмерная кинематика, видео |
| Производитель | zebris, Германия |
Описание
Plate-S — переносная платформа давления (pressure platform) на 2560 ёмкостных датчиков. Против младшей модели площадка шире и длиннее: 54 × 33 см вместо 40 × 30 см.
Частота опроса — 120 Гц, отдельной опцией поднимается до 240 Гц. Диапазон измерения тот же: от 1 до 120 Н/см².

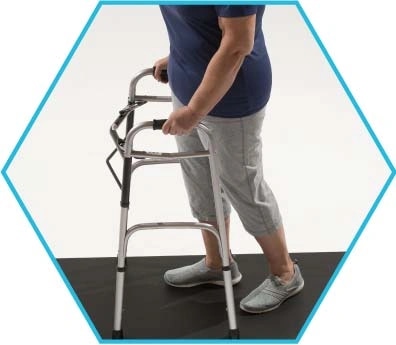

Программа сама распознаёт и убирает из карты давления посторонние предметы — трость, ходунки и прочие опоры. Тест с опорой снимается без ручной правки.
Что даёт платформа
- 2560 датчиков
- Опрос 120 Гц
- Опция 240 Гц
- Поверхность 54 × 33 см
- Толщина 2,1 см
- Карта давления под стопой
- Центр давления и его ход
- Вертикальная сила реакции опоры
- Разбор по зонам стопы
- Опора из карты убирается сама
Где применяют
Реабилитация
- Опора на ногу после травмы
- Тесты с ходунками
- Проверка динамики
Равновесие
- Колебания позы
- Ход центра давления
- Оценка риска падения
Стопа
- Зоны перегрузки
- Подбор стельки
- Статическая нагрузка
Отчёты и программа

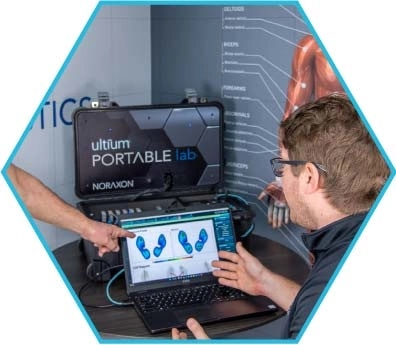

Данные идут в myoRESEARCH — общую программу всей техники Нораксон. В одной записи с давлением пишутся ЭМГ (EMG), инерциальные датчики IMU, силовые платформы и до четырёх видеокамер.
Отчёты собираются из готовых блоков и правятся под свою задачу: карта давления, ход центра давления, временны́е и пространственные показатели шага, сравнение сторон.
Площадка, а не полотно
В отличие от измерения на дорожке, платформа снимает ходьбу или стойку без заданной скорости движения полотна — шаг делают по полу, в своём обычном темпе.
Три прибора давления zebris
| Модель | Площадка | Датчиков | Частота опроса |
|---|---|---|---|
| Plate-S (FDM-S) | 54 × 33 см | 2560 датчиков | 120 Гц, опция 240 Гц |
| Plate-SX (FDM-SX) | 40 × 30 см | 1920 датчиков | 120 Гц |
| Walkway 1.5 (FDM 1.5) | 149 × 54,2 см | 11 264 датчика | 100 Гц, опция 200 или 300 Гц |
