Системы анализа давления — оборудование

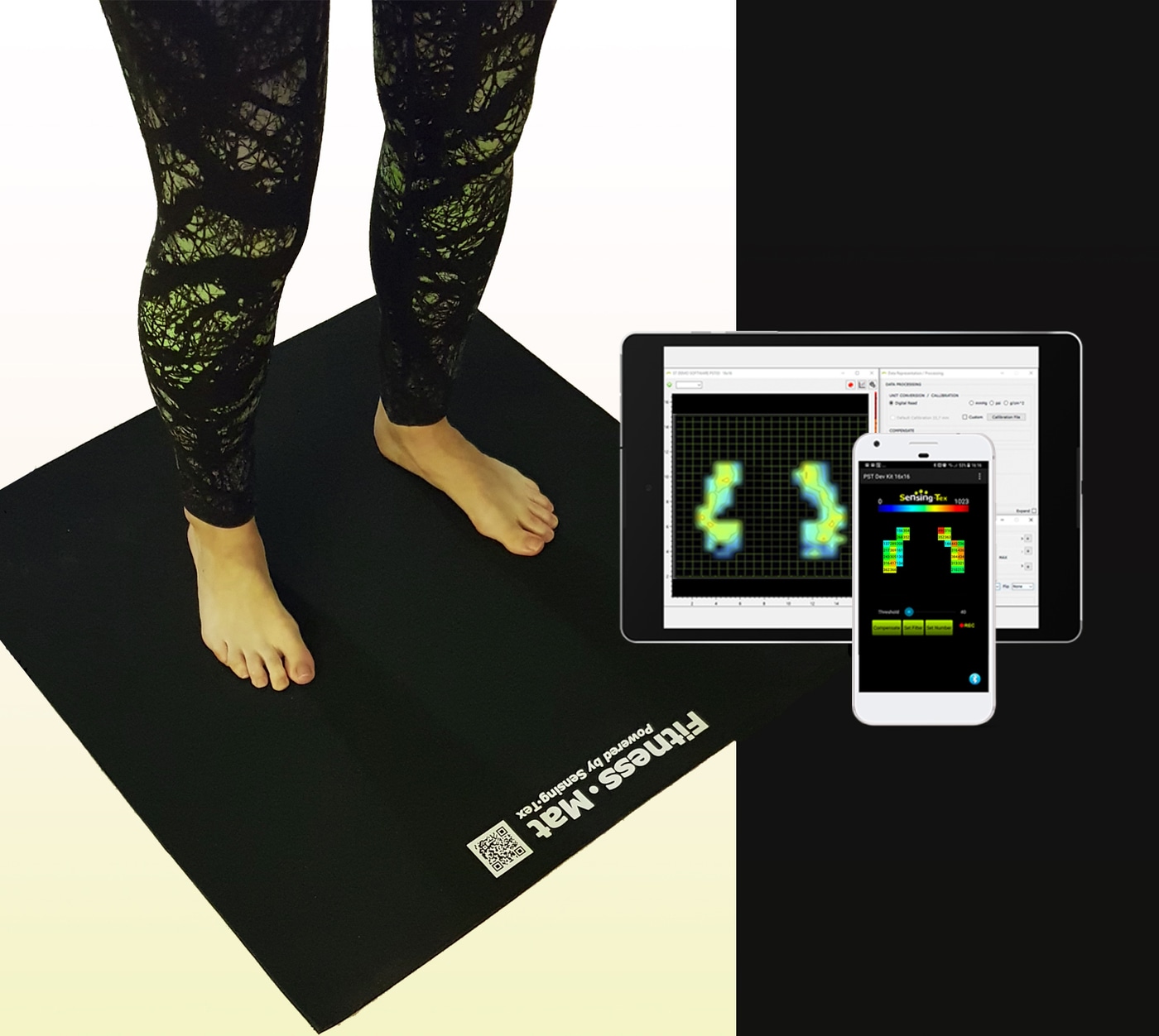

Карта давления отвечает на вопрос «куда пришлась нагрузка»: пятка или передний отдел, внутренний край или наружный, симметрично ли по сторонам. Ёмкостные датчики платформы работают в диапазоне от 1 до 120 Н/см², и чем их больше, тем подробнее картина.

Силовая платформа отвечает на вопрос «сколько»: величина силы реакции опоры и то, как она меняется во времени. Отсюда берутся показатели прыжка — скорость нарастания усилия, фаза амортизации, разница между ногами при отталкивании и приземлении.

Практический вывод простой: для разбора походки и подбора стелек нужна карта давления, для оценки силовых качеств и контроля возврата в игру — силовая платформа.

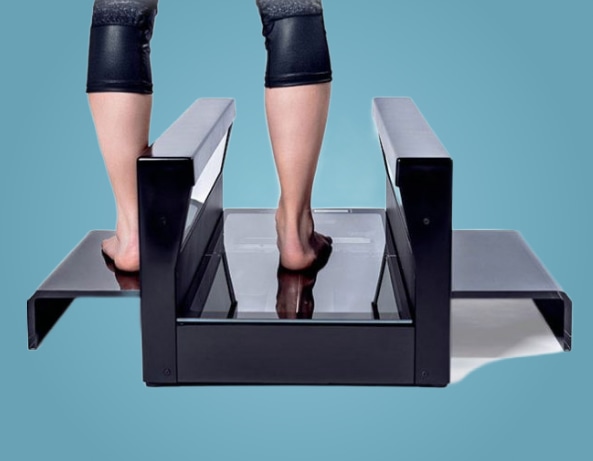

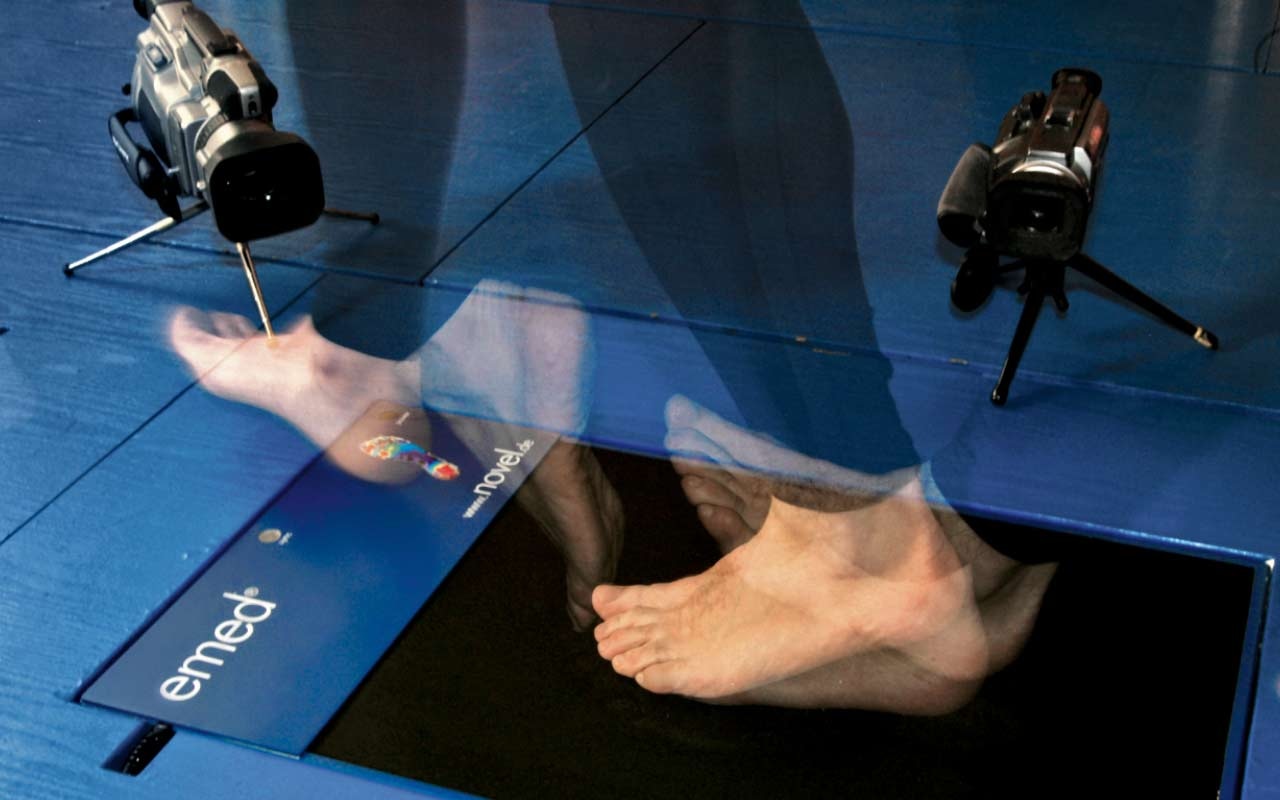

Платформа. zebris Plate-SX — поверхность 40 × 30 см, 1920 датчиков, опрос 120 Гц; zebris Plate-S — 54 × 33 см, 2560 датчиков, опрос 120 Гц с опцией 240. Человек делает шаг или встаёт на площадку; толщина обеих около 2 см, поэтому платформа кладётся прямо на пол.

Измерительная дорожка. zebris Walkway 1.5 — 149 × 54,2 см и 11 264 датчика: за один проход снимается несколько шагов подряд, а две дорожки стыкуются в общую длину три метра. Человек идёт по полу своим темпом, без полотна и без заданной скорости.

Беговое полотно с датчиками в деке. h/p/cosmos KinTread — измерительная область 132 × 56 см, 4576 датчиков с опцией 10 270, скорость до 25 км/ч; h/p/cosmos PhysTread — 3120 датчиков и скорость от 0,1 км/ч, то есть шаг задаётся с самого медленного. Здесь шагов сколько угодно, но темп задаёт машина.

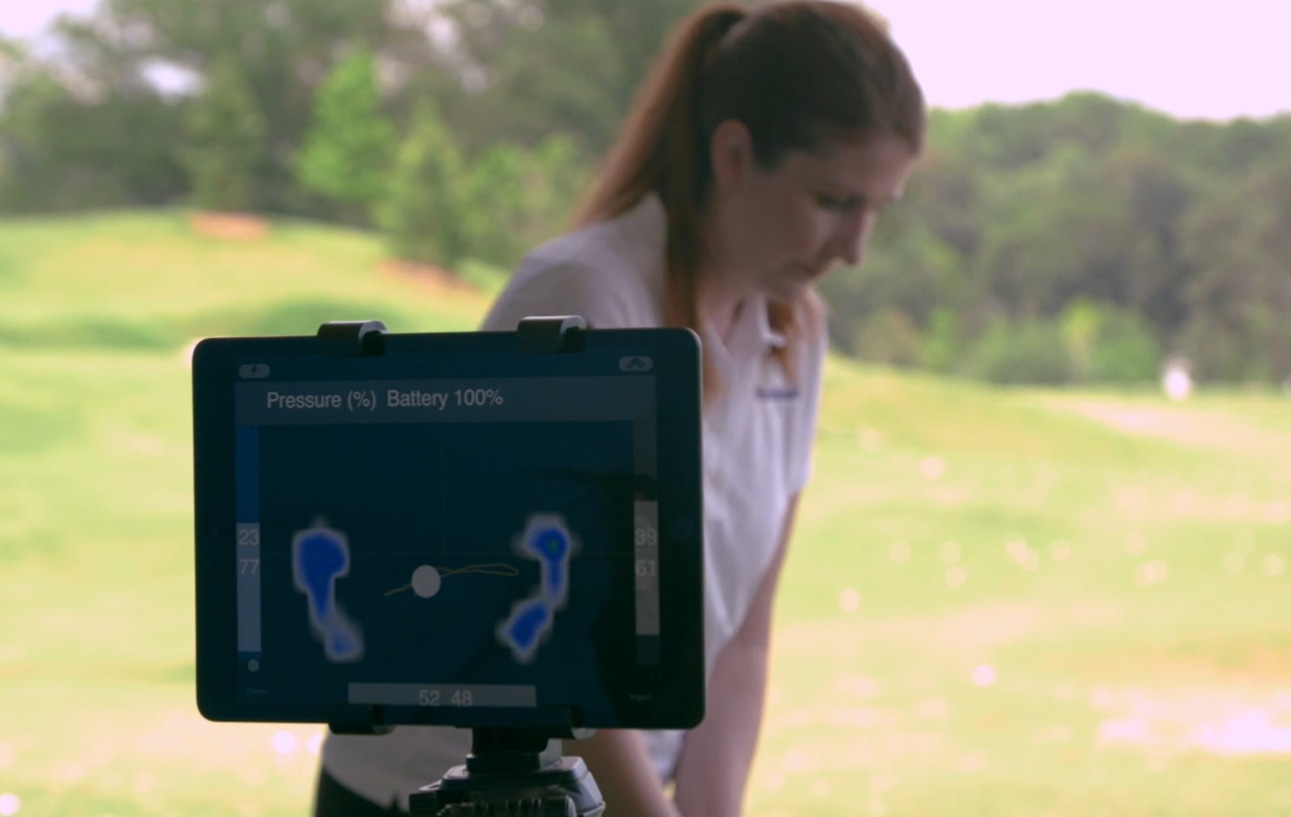

Измерительные стельки. Noraxon Ultium Insole SmartLead подключаются к датчику Ultium EMG, medilogic Insoles работают беспроводно. Обе вкладываются в обычную обувь и снимают нагрузку там, где человек действительно ходит и бегает, — вне лаборатории.

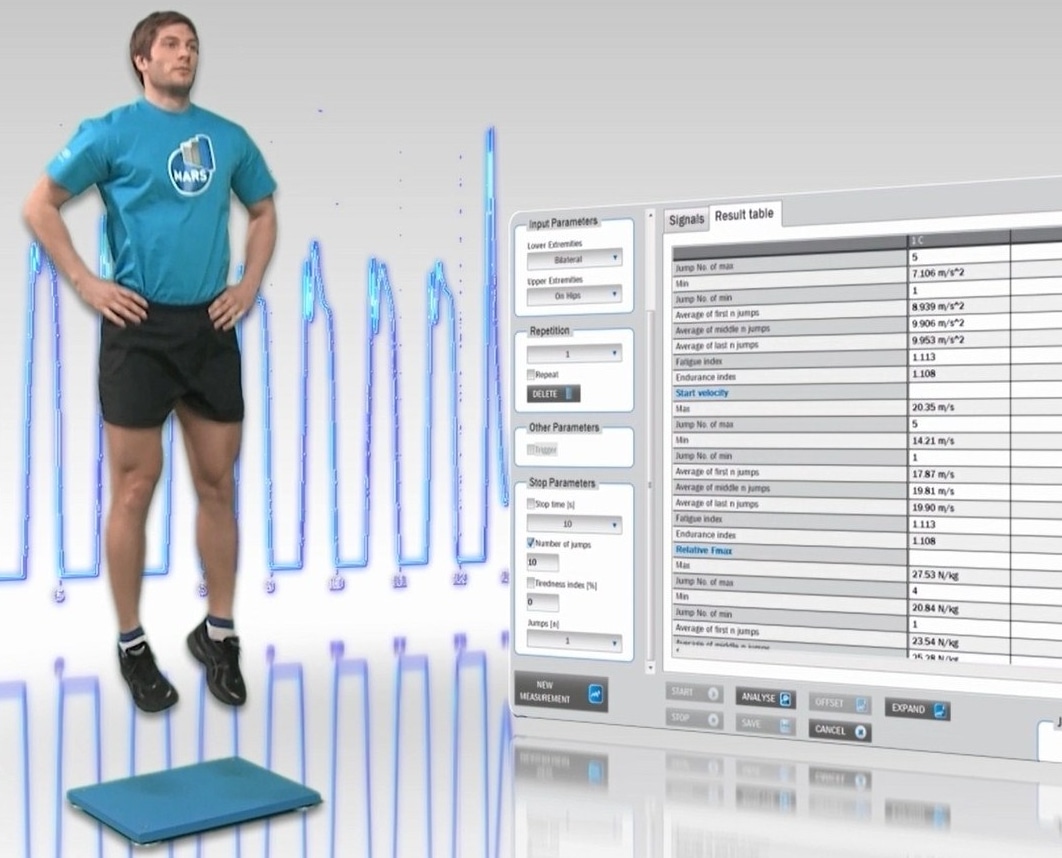

Одноосевая платформа меряет только вертикальную составляющую. Noraxon Vector Force Plates считают по прыжку более 60 показателей, сами делят движение на фазы и сравнивают левую сторону с правой. Этого достаточно для ежедневных тестов прыжка, равновесия и изометрии.

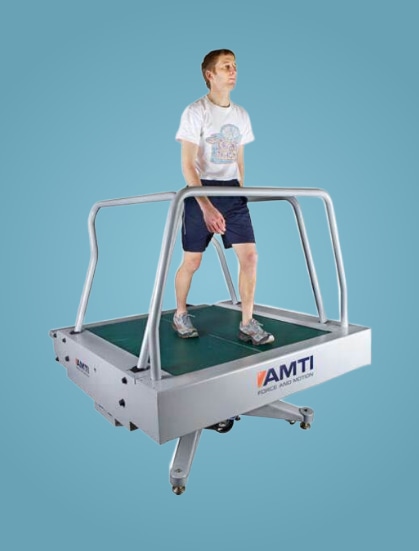

Трёхосевая платформа добавляет сдвиговые силы — вперёд-назад и вбок. Bertec Force Plates накладывают вектор силы прямо на видеокадр в реальном времени. AMTI AccuPower — портативная линейка на датчиках Холла: у модели ACP-O предел по вертикали 8896 Н, по сдвигу 4448 Н, габариты 1016 × 762 × 127 мм, масса 27,27 кг.

Пара платформ, а не одна, — принципиальный момент: только раздельный замер по левой и правой стороне даёт межконечностную асимметрию, а именно её и отслеживают при возврате в игру.

• Что именно измеряете: карту давления или величину силы. Это разные приборы, и один другой не заменяет.
• Сколько шагов нужно снять за проход: платформа — один-два, дорожка — несколько подряд, полотно — сколько угодно, но в заданном темпе.
• Где идёт съёмка: лаборатория, кабинет или обычная обувь на поле.
• Частота опроса. Базовые 100–120 Гц закрывают ходьбу; для бега и ударных нагрузок берут опции на 200–300 Гц.
• Условия съёмки: босиком, в обуви, в ортопедических стельках — платформы zebris работают во всех трёх.
• Синхронизация с ЭМГ (EMG), захватом движения и видео — иначе останутся отдельные файлы, а не одна запись.
• Помещение и вес. Беговое полотно с измерением — это стационарная позиция: KinTread занимает 230 × 105 см, дорожка zebris Rehawalk весит 365 кг.

• Клубу — прыжковые тесты по сторонам тела и контроль нагрузки на стопу в обуви, в которой играют.
• Клинике и реабилитационному центру — разбор походки по давлению и работа с ходьбой на медленных скоростях.
• Ортопедическому направлению — съёмка босиком, в обуви и в стельках, чтобы видеть, что именно изменила стелька.
• Вузу и лаборатории — трёхосевые платформы с записью вектора силы и синхронизацией с остальными приборами.
