Беспроводной электромиограф mDurance
Два датчика по 30 граммов дают четыре канала поверхностной ЭМГ и амплитуду движения в градусах. Запись ведут со смартфона или планшета, разбор — в облаке.
Мы работаем только с юридическими лицами по безналичному расчету
Отправить запрос| Вид прибора | беспроводная поверхностная электромиография (сЭМГ) |
|---|---|
| Датчиков в поставке | 2, по два канала каждый |
| Каналов ЭМГ | 4 — четыре мышцы одновременно |
| Два человека сразу | по две мышцы у каждого из двоих |
| Частота опроса | 1024 Гц на канал |
| Разрядность | 24 бита |
| Полоса | 8,4 кГц |
| Инерциальный модуль | акселерометр, гироскоп и магнитометр в каждом датчике |
| Амплитуда движения | в градусах, синхронно с ЭМГ |
| Вес датчика | 30 г |
| Автономность | 10 часов, зарядка 3 часа |
| Связь | Bluetooth |
| Приложение | mDurance для смартфона и планшета, запись видео с камеры |
| Облачная платформа | отчёты по сеансу, история, сравнение тестов, галерея видео |
| Электроды | любые накожные поверхностные; в поставке упаковка 100 штук |
| Внутриполостные датчики | Perisize и Periform — мышцы тазового дна |
| Производитель | mDurance Solutions S.L., Гранада, Испания |
Что это за прибор

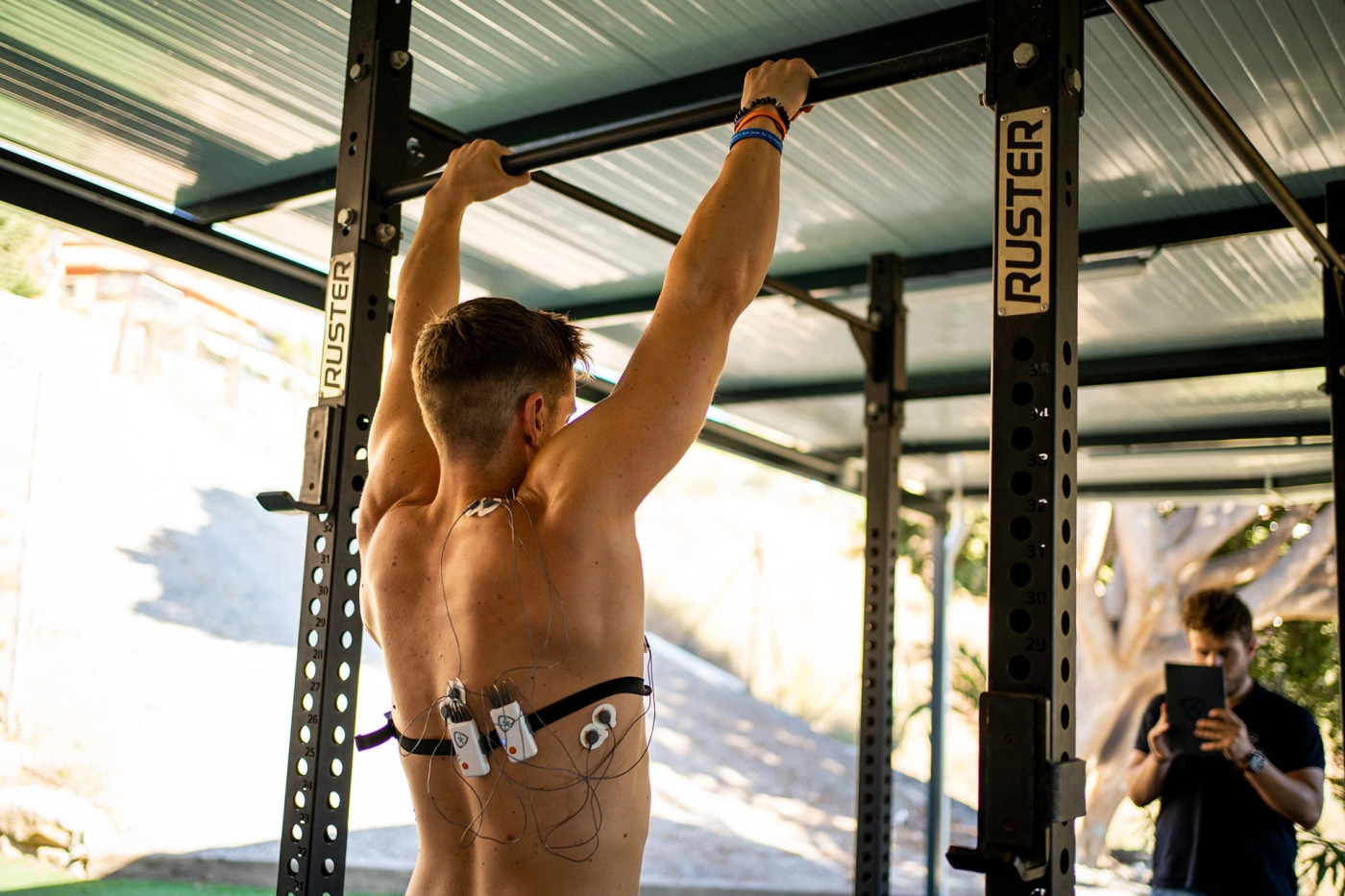

mDurance — поверхностная электромиография для кабинета. Два беспроводных датчика по 30 граммов дают четыре канала: четыре мышцы одного человека или по две мышцы у двоих сразу.
Каждый датчик пишет не только электрическую активность мышцы, но и положение сегмента: внутри акселерометр, гироскоп и магнитометр. Амплитуду движения система считает в градусах и сводит с ЭМГ по времени сама.
Запись ведут со смартфона или планшета, к ней подкладывают видео с камеры того же устройства. Разбор идёт в облаке: там отчёты по сеансу, история по человеку и сравнение тестов между собой.
Возможности
- Четыре канала ЭМГ — четыре мышцы в одном тесте
- Два человека сразу: по две мышцы на каждого
- Амплитуда движения в градусах, синхронно с ЭМГ
- Bluetooth: к компьютеру провода не тянут
- Видео с камеры планшета поверх кривых ЭМГ
- Биологическая обратная связь полосой или линией
- Отчёт по сеансу в PDF и история в облаке
- Автономность 10 часов, зарядка 3 часа
Направления применения
У завода заведены восемь разборов и три специализации. В приложении и в облаке это отдельные разделы со своими протоколами:
| Направление | Что смотрят |
|---|---|
| Базальный тонус | Активность мышцы в покое: сравнение с одноимённой мышцей другой стороны и с соседней мышцей. |
| Дефицит и избыток активации | Мышцы, включённые слабее ожидаемого, и компенсации соседних мышц по ходу движения. |
| Мышечные асимметрии | Разница между одноимёнными мышцами правой и левой стороны; график симметрии по шкале от 0 до 100. |
| Мышечные синергии | Совместная работа мышц в движении: справочник синергий и соотношения между мышцами. |

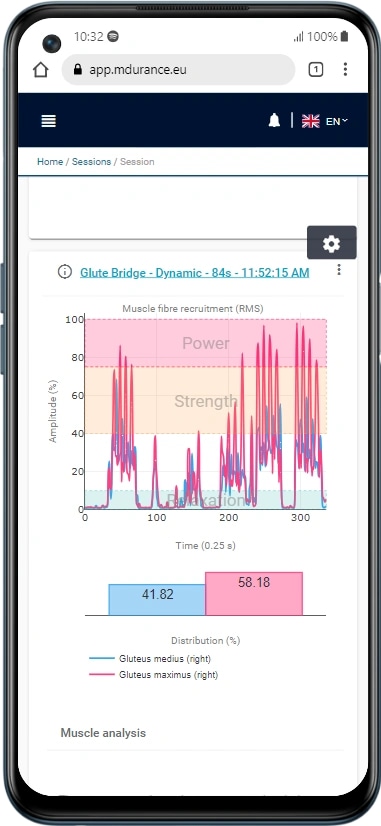

| Оптимизатор упражнений | Уровень активации в упражнении: дошла ли мышца до нужного порога, как менять нагрузку и сопротивление. |
| Видеообратная связь | Видео движения и кривая ЭМГ на одном экране: разбор техники и позы по записи или по ходу движения. |
| Тренировка | Утомление, асимметрии, нарушения синергий, слабость и компенсации при работе с нагрузкой. |
| Неврология | Оценка нервно-мышечной функции: миопатии и нейропатии, спастичность и ригидность, двигательные расстройства. |
| Тазовое дно | Работа с внутриполостными датчиками: контроль сокращения, в том числе при ходьбе и подъёме веса. |

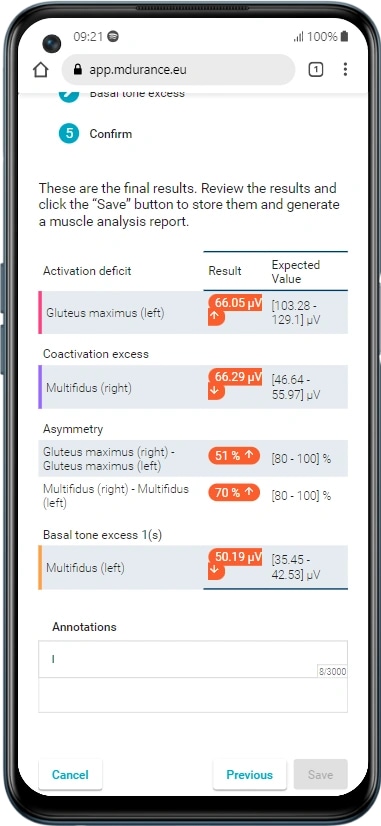

Мышечная аналитика

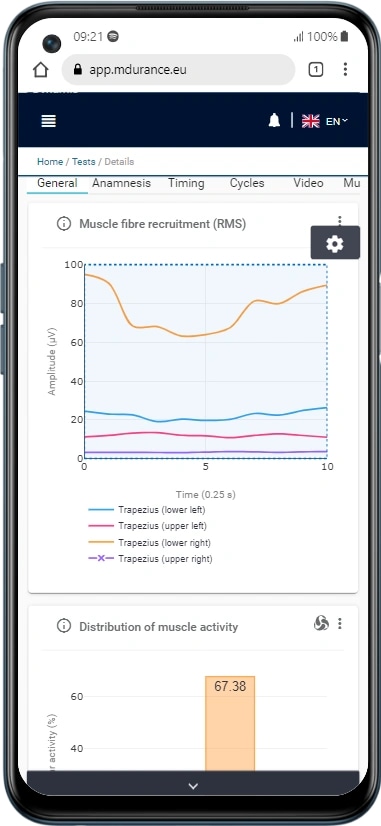

После теста система раскладывает запись на четыре разбора и показывает, какие мышцы вышли за ожидаемые значения, а какие остались в них.
- Дефицит активации — мышца включилась слабее ожидаемого
- Избыток коактивации — соседняя мышца берёт работу на себя
- Асимметрия между одноимёнными мышцами двух сторон
- Избыток базального тонуса — активность мышцы в покое
Ожидаемые значения система подставляет сама, рядом с полученными.

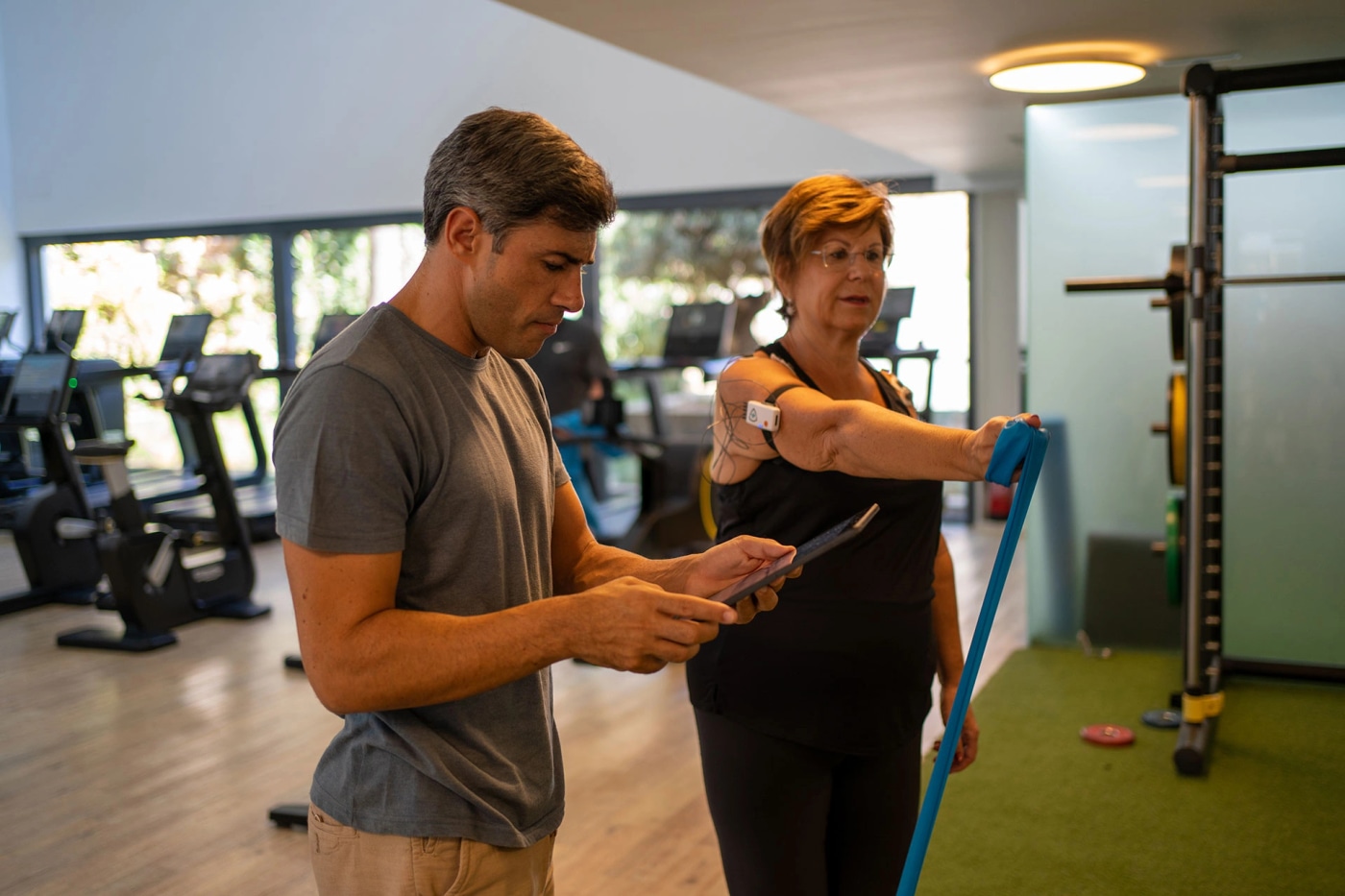

Видео и биологическая обратная связь

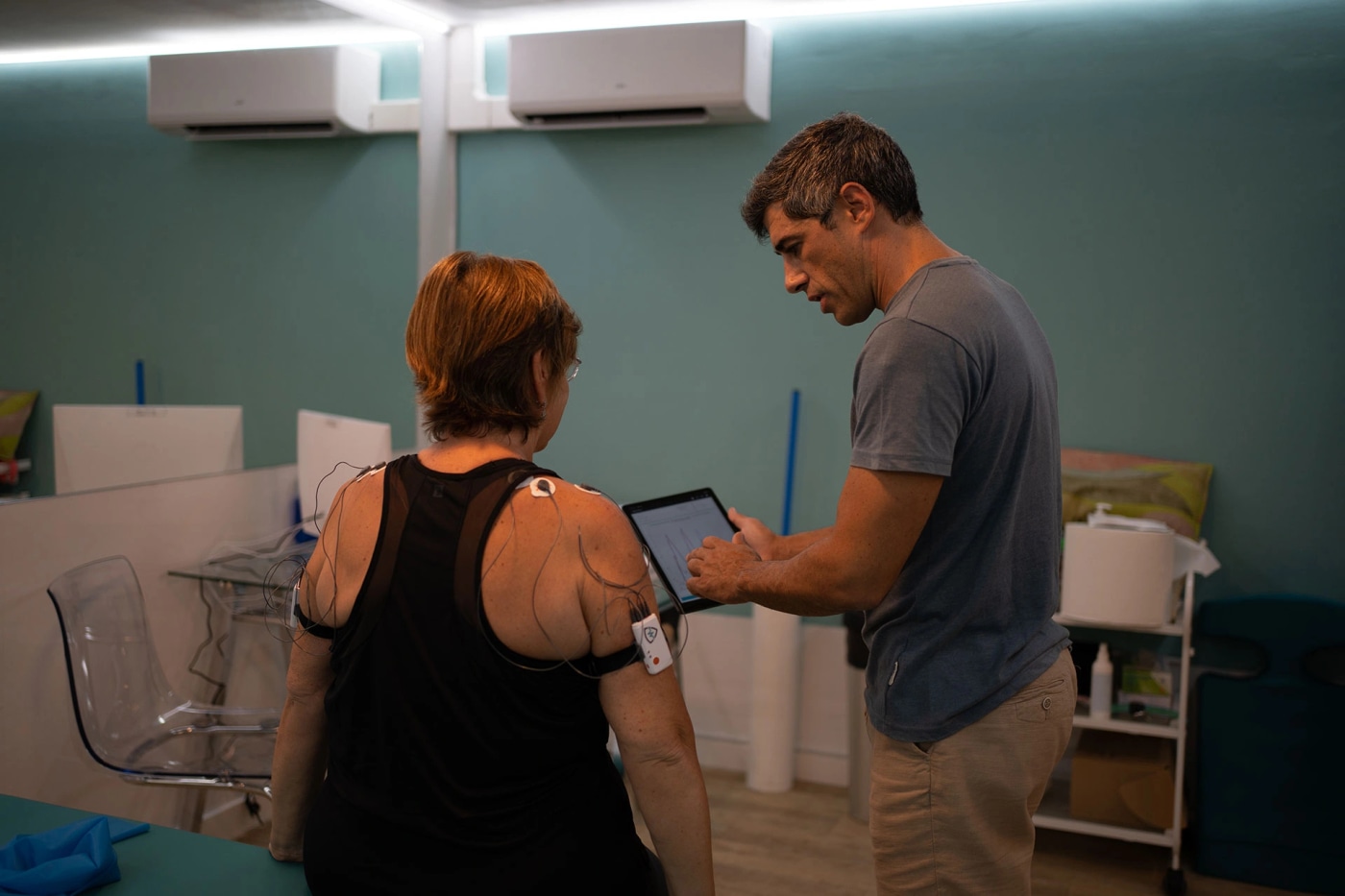

Камера смартфона или планшета пишет движение, приложение кладёт поверх кривые ЭМГ и сводит их по времени. Запись остаётся в галерее видео — к ней возвращаются на следующем приёме или показывают её самому человеку.
Биологическая обратная связь идёт полосой или линией: человек видит активность своей мышцы на экране и работает с ней сам.

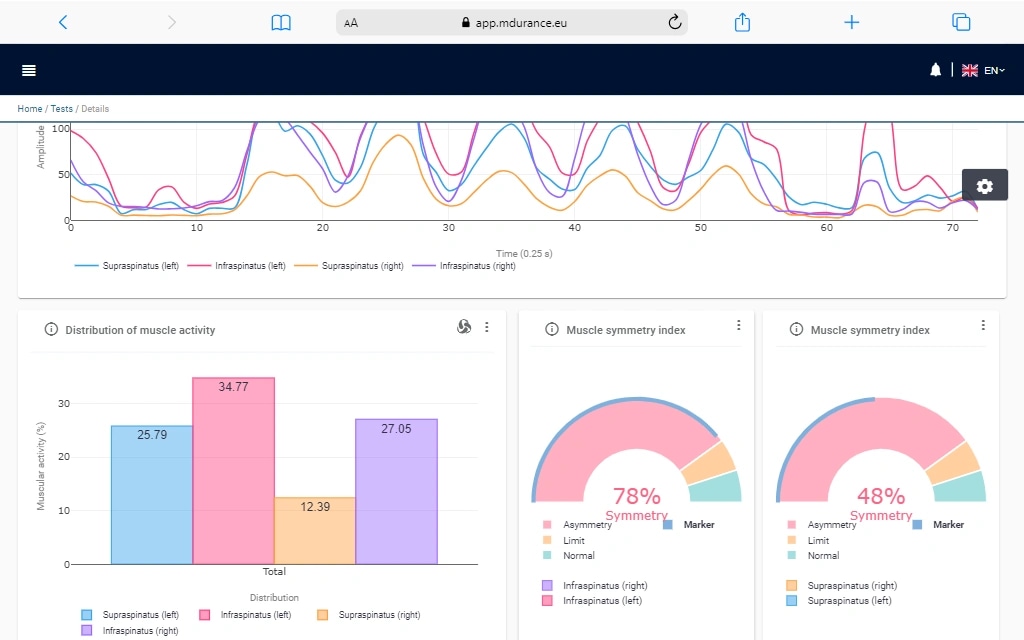

Облако: отчёты и история
Записи уходят на облачную платформу. Отчёт по сеансу выгружают в PDF и подшивают в карту или отдают на руки; история по человеку копится в одном месте.
- Отчёт по сеансу в PDF — в один щелчок
- История по человеку: как менялась активность от приёма к приёму
- Сравнение тестов «до и после» одного и того же протокола
- Галерея видео с наложенными кривыми ЭМГ

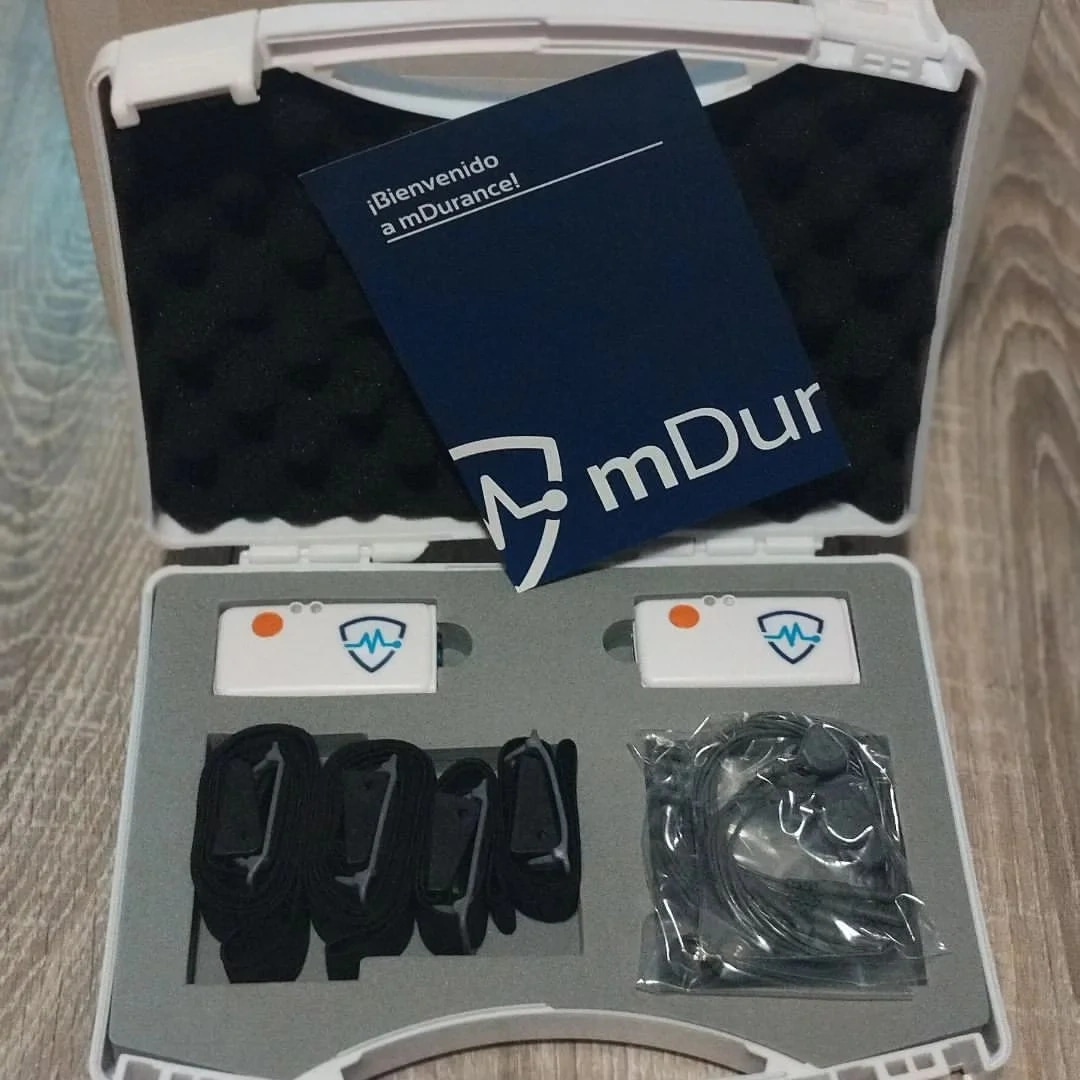

Что входит в поставку

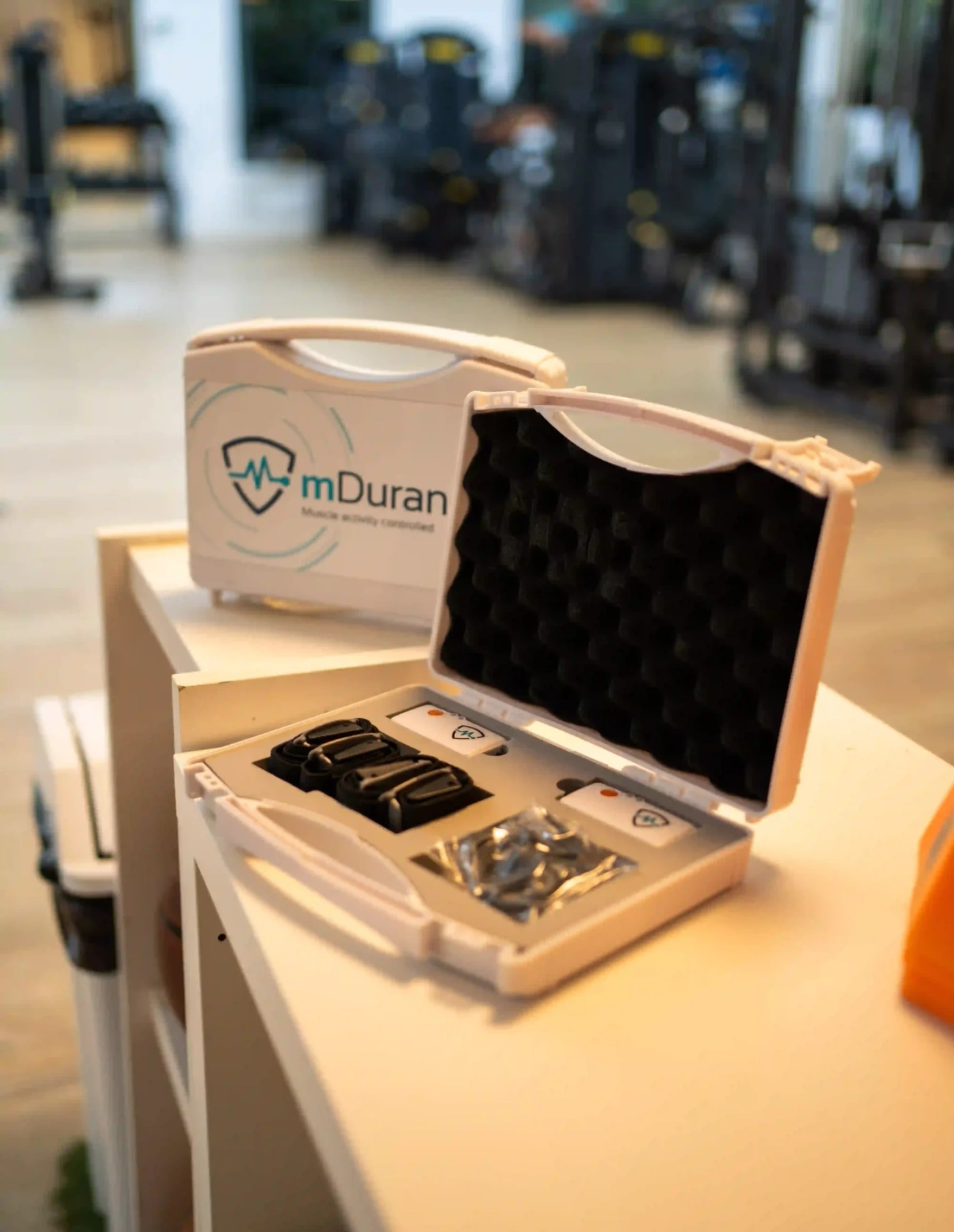

Кейс с приборами

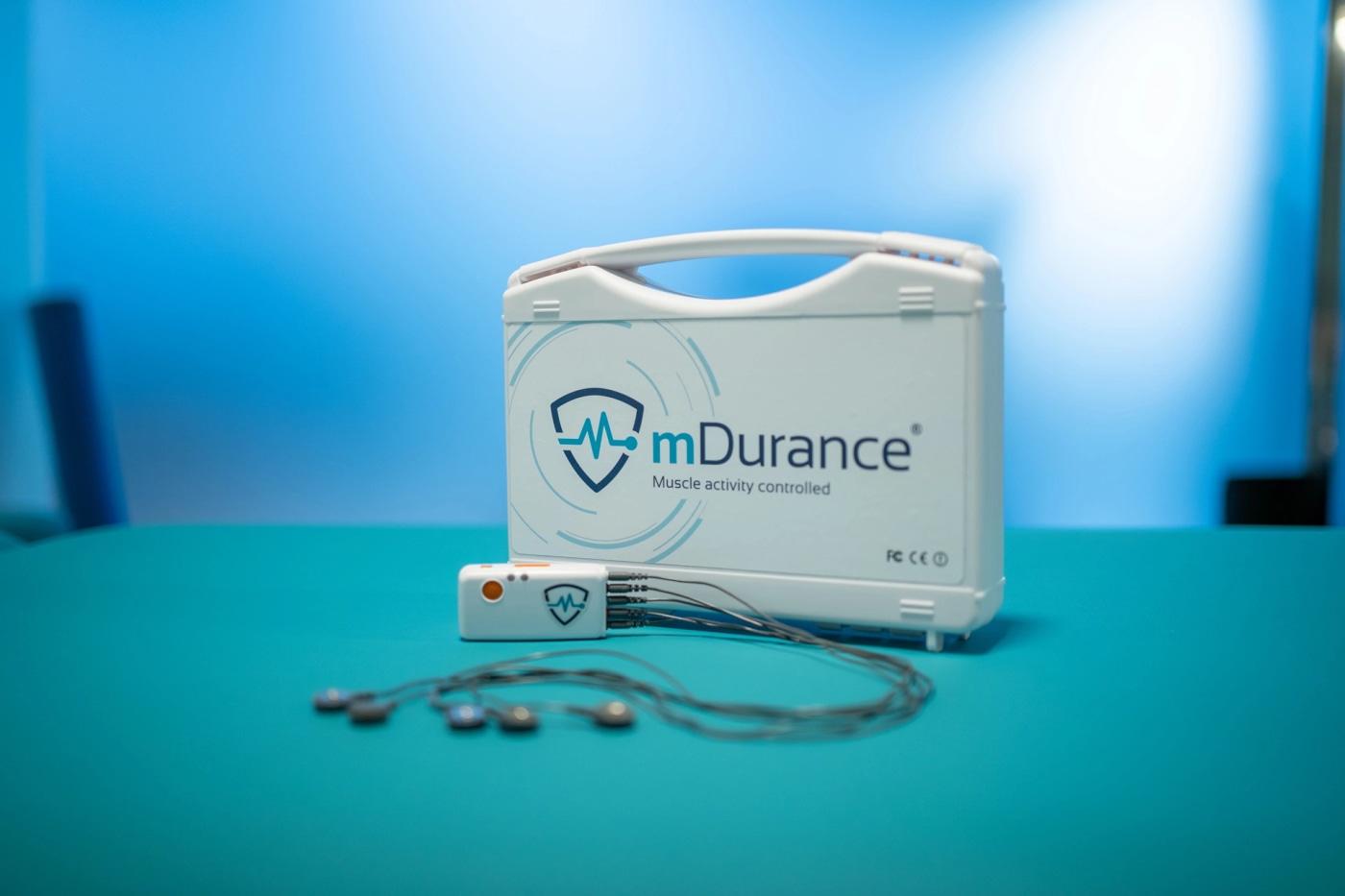

- Два датчика ЭМГ — четыре канала
- Ремни для крепления датчиков на сегменте
- Кабели-отведения с кнопочными разъёмами
- Кейс с ложементом под приборы и принадлежности
Приложение и облако
- Приложение mDurance для смартфона и планшета
- Руководство по расстановке электродов по мышцам

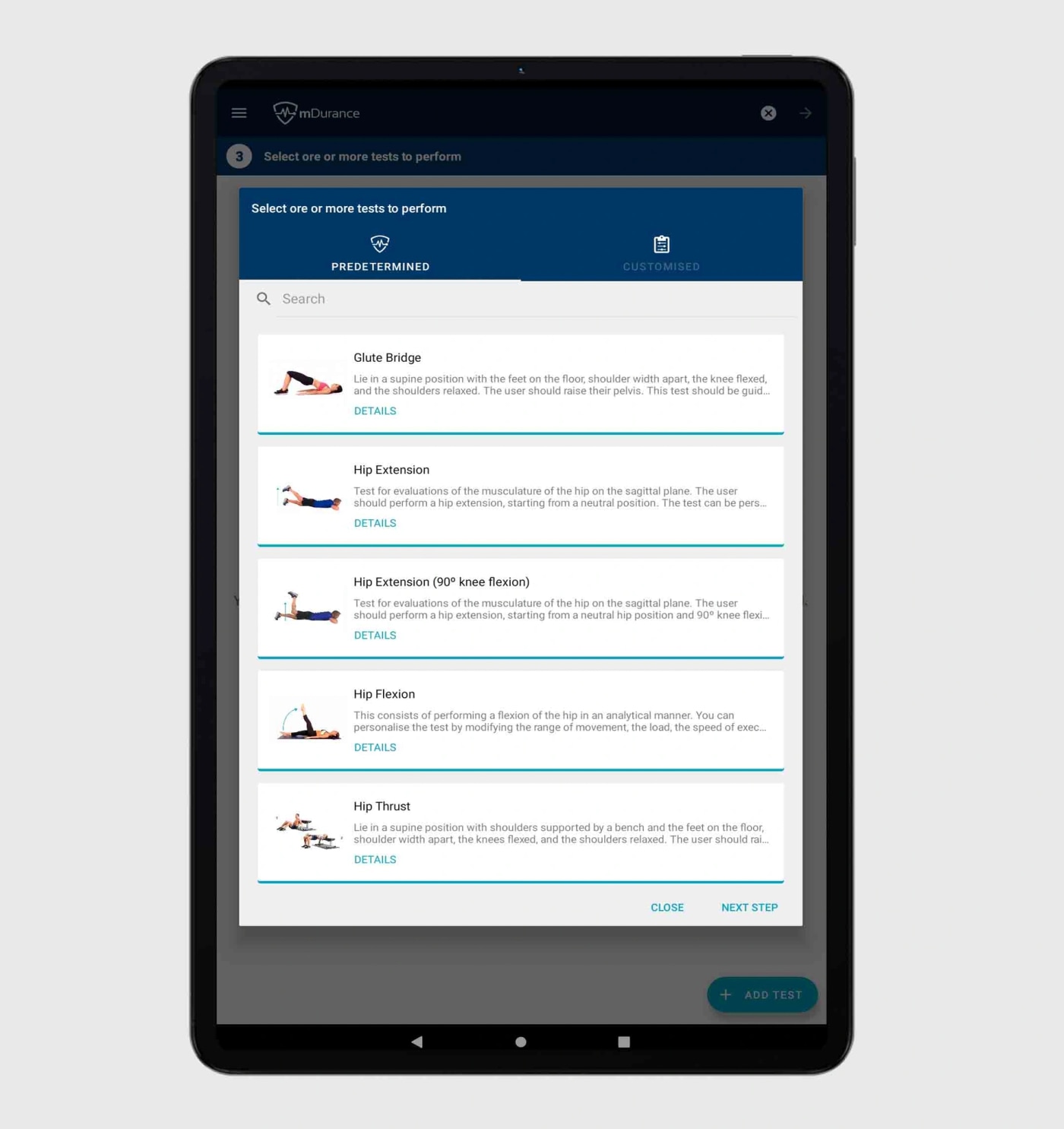

- Библиотека готовых тестов и протоколов оценки
- Справочник мышечных синергий
- Облачная платформа: отчёты, история, сравнение тестов, галерея видео
Базовая поставка
- Кейс с двумя датчиками ЭМГ — четыре канала
- Ремни и кабели-отведения
- Упаковка накожных электродов, 100 штук
- Доступ к приложению и облачной платформе
- Обучение работе с системой — объём по спецификации поставки
Что берут отдельно
- Накожные электроды на замену — подходят любые поверхностные
- Внутриполостные датчики Perisize и Periform — мышцы тазового дна
- Смартфон или планшет для записи: в поставку не входит
Как проходит сеанс
Порядок работы одинаков и в зале, и в кабинете:
- Датчики подключают к приложению по Bluetooth
- В приложении отмечают мышцы, которые будут снимать
- Приложение подсказывает движения и тесты под выбранные мышцы
- Запись идёт вместе с видео и обратной связью на экране
- Разбор и отчёт — на облачной платформе
Отдельной установки не требуется: приложение ставят на смартфон или планшет и входят под своей учётной записью.
Обучение работе с системой
Предварительной подготовки по электромиографии не требуется. Обучение входит в поставку, объём — по спецификации.
Что разбирают на обучении
- Чтение графиков ЭМГ и перевод их в задачи работы
- Протоколы оценки по суставам
- Работа с биологической обратной связью
- Подбор упражнений по данным активации
Учебные материалы
- Записи разборов клинических случаев
- Руководство по расстановке электродов в приложении
- Справочник мышечных синергий
Состав и объём учебных материалов уточняются в спецификации поставки.
Часто задаваемые вопросы
| Вопрос | Ответ |
|---|---|
| Сколько мышц можно снимать одновременно? | Четыре у одного человека — или по две у двоих сразу. Каналов четыре, их дают два датчика по два канала каждый. |
| Только ли поверхностные мышцы доступны прибору? | Не только. Накожными электродами снимают в том числе внутреннюю косую мышцу живота, многораздельную мышцу на уровне L5, надостную и подостную мышцы, переднюю зубчатую, среднюю ягодичную, камбаловидную и ременную мышцу головы. |
| Можно ли работать с мышцами тазового дна? | Да. Система совместима с распространёнными внутриполостными датчиками Perisize и Periform — вагинальными и анальными, есть и детские. |
| Кому адресован прибор? | Физиотерапевтам, тренерам, подологам, спортивным врачам и врачам-реабилитологам — тем, кто работает с мышечной функцией и оценивает её по ходу восстановления. |
| Меряет ли система амплитуду движения? | Да. В каждом датчике трёхосный акселерометр, гироскоп и магнитометр; амплитуда считается в градусах и сводится с ЭМГ по времени автоматически. |
| Нужен ли опыт работы с ЭМГ? | Предварительной подготовки по электромиографии не требуется. Обучение работе с системой входит в поставку, объём — по спецификации. |
| Какие электроды подходят? | Любые накожные поверхностные электроды. В поставку входит упаковка на 100 штук. |
| Нужны ли монтаж и настройка? | Нет. Приложение ставят на смартфон или планшет, вход — по учётной записи; датчики подключаются по Bluetooth сами. |
| Что остаётся после сеанса? | Отчёт по сеансу в PDF, запись в истории человека, видео с наложенными кривыми ЭМГ и возможность сравнить тест с прежним. |
О марке
mDurance Solutions S.L. — компания из Гранады, Испания. Прибор собран вокруг связки «датчик — приложение — облако»: съём поверхностной ЭМГ, запись со смартфона и разбор на платформе.
Система описана в рецензируемой печати: Molina-Molina A. et al. Validation of mDurance, a Wearable Surface Electromyography System for Muscle Activity Assessment. Frontiers in Physiology, 2020. По ней сверены числа этой карточки.
