medilogic, Германия
Измерительные стельки с датчиками давления medilogic Insoles
Тонкие гибкие стельки (insoles) с большим числом датчиков: вкладываются в обычную обувь и снимают давление под стопой там, где человек ходит на самом деле.
Мы работаем только с юридическими лицами по безналичному расчету
Отправить запрос| Вид прибора | измерительные стельки для анализа походки и равновесия |
|---|---|
| Исполнение | тонкие и гибкие, вкладываются в обувь |
| Датчики | большое число датчиков давления на стельку |
| Что измеряет | подошвенное давление, нагрузку на стопу и показатели походки |
| Связь | беспроводная |
| Условия съёмки | обычная обувь, вне лаборатории |
| Что не мешает съёмке | привычный шаг человека не меняется |
| Программа | myoRESEARCH (MR) |
| Синхронизация | ЭМГ, трёхмерная кинематика, видео |
| Производитель | medilogic, Германия |
Описание

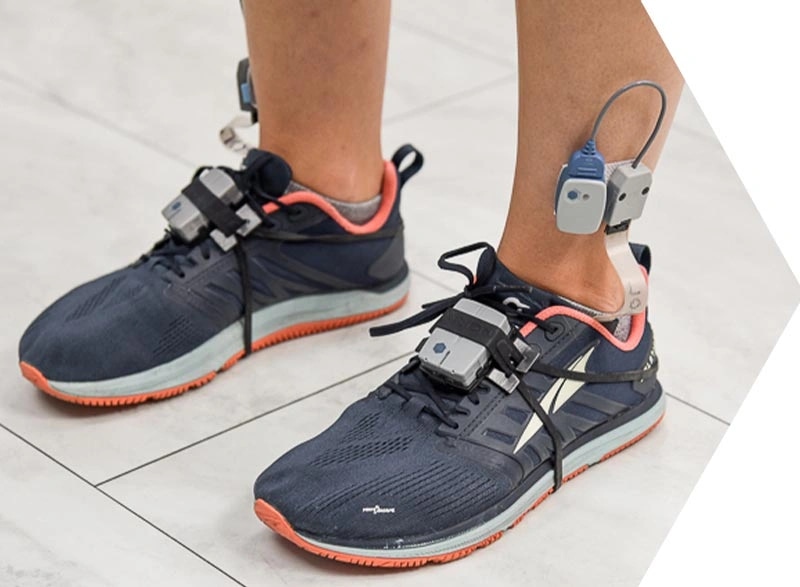

Медилоджик — тонкие и гибкие измерительные стельки. Их вкладывают в ту обувь, в которой человек ходит обычно, и снимают давление под стопой прямо в ней.
Датчиков на стельке много, поэтому карта нагрузки выходит подробной: видно зоны перегрузки, перекат стопы и разницу между сторонами.
Связь беспроводная, а вес стельки таков, что шаг от неё не меняется. Это и есть разница с платформой и дорожкой: там человек идёт по прибору, здесь прибор идёт вместе с человеком.
Стельки переставляют из одной пары обуви в другую — записать можно и тренировку, и рабочую смену, и обычный день.
Что даёт стелька
- Карта давления под стопой в обычной обуви
- Ход центра давления и перекат стопы
- Разбор по зонам подошвенного давления
- Разделение левого и правого шага
- Показатели походки по времени и длине шага

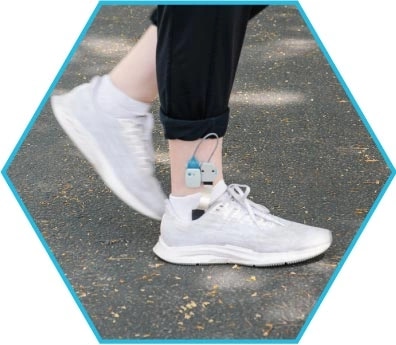

- Съёмка вне лаборатории: улица, зал, рабочее место
- Перестановка из одной пары обуви в другую
- Сведение в одну запись с ЭМГ, движением и видео
Где применяют
Походка
- Разбор шага по опоре
- Симметрия сторон
- Перекат стопы
Равновесие
- Колебания позы
- Ход центра давления
- Оценка риска падения
Стопа
- Зоны перегрузки
- Подбор стельки
- Проверка после травмы
Программа и отчёты
Данные идут в myoRESEARCH — общую программу всей техники Нораксон. В одной записи пишутся ЭМГ (EMG), инерциальные датчики IMU, силовые платформы, давление под стопой и до четырёх видеокамер.
Левый и правый шаг программа делит сама, отчёт по походке собирается автоматически и правится под свою задачу.

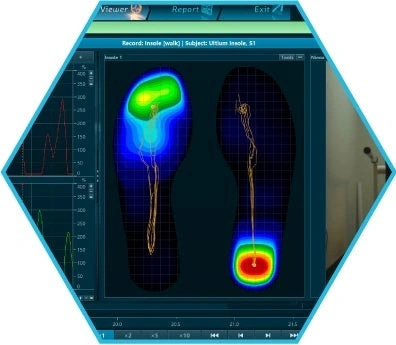

- Трёхмерная анимация давления и ход центра давления
- Разбор зон подошвенного давления
- Автоматическое деление на левый и правый шаг
- Отчёты по походке настраиваются под свои задачи
Технические характеристики
| Параметр | Значение |
|---|---|
| Частота опроса | 100–400 Гц |
| Диапазон давления | 0,6–64 Н/см² |
| Датчиков на стельку | до 240 |
| Дальность связи | около 100 м на улице, 25 м в помещении |
| Радиочастота | 2,4 ГГц |

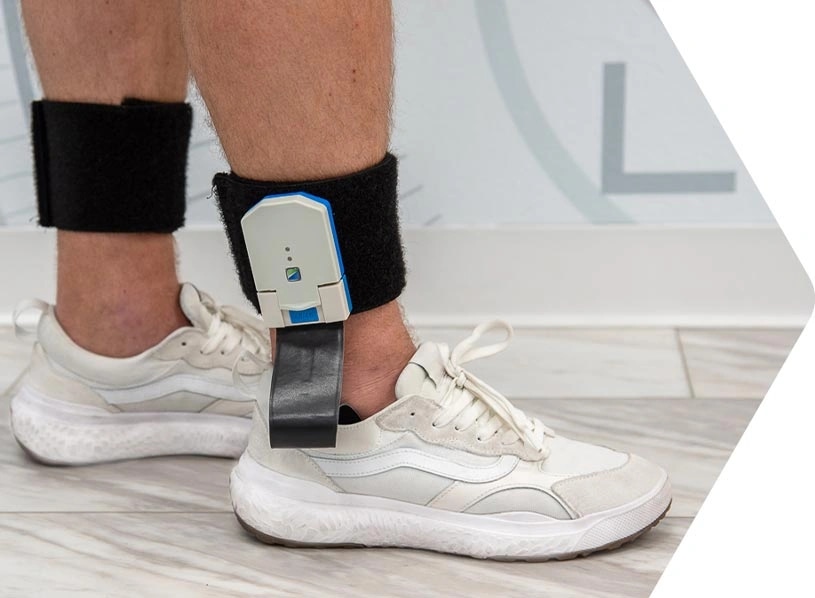

| Передатчик | 150 г, крепится на пациенте |
| Комплект поставки | 5 пар стелек |
| Размеры | 21–50, под лыжный ботинок — по заказу |
Запись и сравнение с нормой
Отдельным модулем данные пишутся без прямой связи с компьютером — стелька работает автономным логгером, а запись просматривают позже.
Просмотр идёт с ускорением, в реальном времени или замедленно — так удобно разобрать быстрый шаг покадрово.
Отклонение от обычной походки показывают сравнением с базой заранее установленных эталонных значений.
