Аппарат для внутритканевого электролиза EPI® ALPHA
Постоянный ток от 0,1 до 15 мА подаётся через иглу прямо в изменённую ткань под ультразвуковым наведением. Второй канал PB3S работает импульсами 1–10 Гц, а после сеанса прибор показывает, сколько джоулей энергии получил пациент.
Мы работаем только с юридическими лицами по безналичному расчету
Отправить запрос| Метод | внутритканевый чрескожный электролиз (EPI) |
|---|---|
| Режимы | два: постоянный ток EPI и импульсный PB3S |
| EPI: форма сигнала | непрерывный однофазный прямоугольный импульс |
| EPI: напряжение | 30 В ± 25 % |
| EPI: ток | от 0,1 до 15 мА, пик ± 25 % при нагрузке 500 Ом |
| Шаг регулировки тока | по 0,1 мА до 1 мА, далее по 1 мА до 15 мА |
| EPI: длительность сеанса | до 60 мин ± 1 мин, шаг 1 мин |
| PB3S: напряжение | 10 В, не регулируется |
| PB3S: частота | от 1 до 10 Гц |
| PB3S: длительность импульса | от 80 до 300 мс |
| PB3S: длительность сеанса | 20 с, фиксировано |
| Время нарастания сигнала | 3 с |
| Отчёт о процедуре | длительность и поданная энергия в джоулях |
| Дисплей | TFT, 240 × 320 пикселей |
| Питание | литий-ионный аккумулятор 2600 мА·ч, 3,7 В |
| Зарядное устройство | внешний блок 100–240 В, 50–60 Гц → 5 В, 1,2 А, 6 Вт |
| Потребление | до 1 Вт·ч ± 20 % |
| Размеры | 110 × 180 × 25 мм |
| Вес | около 400 г без аккумулятора |
| Условия работы | от 0 до 30 °C, влажность до 80 % |
| Класс и рабочая часть | CE, класс IIa; рабочая часть типа BF |
| Стандарты качества | ISO 13485:2016, ISO 14971:2019 |
| Обязательная калибровка | раз в 2 года |
Описание
EPI® ALPHA — аппарат для внутритканевого чрескожного электролиза. Постоянный ток подводится к изменённому участку сухожилия, мышцы или связки через иглу, которая вводится под ультразвуковым наведением.
Технику разработал физиотерапевт Хосе Мануэль Санчес-Ибаньес; компания EPI Advanced Medicine работает с 2008 года, все приборы линейки спроектированы им.
Прибор автономный: корпус 110 × 180 × 25 мм, около 400 г без аккумулятора, литий-ионная батарея на 2600 мА·ч. Заряжается от внешнего блока на 5 В.
У метода три имени, за ними стоят разные производители и школы: EPI® — внутритканевый чрескожный электролиз, EPTE® — чрескожный терапевтический электролиз, EMI — электролиз малоинвазивный.
Шесть электрофизических эффектов
Производитель раскладывает действие постоянного тока на шесть составляющих — они идут одновременно, а не по очереди:
- Электролиз — расщепление солей и воды в тканевой жидкости
- Нейромодуляция
- Деионизация
- Электротаксис (гальванотаксис) — направленное движение клеток в поле
- Сжижение
- Сублимация
Дозировка и отчёт по сеансу
Ток регулируется от 0,1 мА мелким шагом: по 0,1 мА до миллиампера, дальше по 1 мА до предела в 15 мА. Все электрические величины паспорта даны при нагрузке 500 Ом.
Сигнал EPI — непрерывный однофазный прямоугольный импульс напряжением 30 В ± 25 %. Нарастает он за 3 секунды, а не мгновенно: подача выходит на режим плавно.
Длительность сеанса задаётся до 60 минут с шагом в минуту. После процедуры прибор выводит две величины: сколько она длилась и сколько джоулей энергии получил пациент.
Второй канал PB3S
PB3S — отдельный канал импульсного тока в том же корпусе. Частота от 1 до 10 Гц, длительность импульса от 80 до 300 мс, напряжение фиксировано на 10 В и не регулируется — величина зависит от сопротивления тканей пациента.
Сеанс PB3S длится ровно 20 секунд, время не меняется. Канал включают до и после подачи постоянного тока; переключение вынесено на кнопки самого иглодержателя, поэтому рука с иглой остаётся на месте.

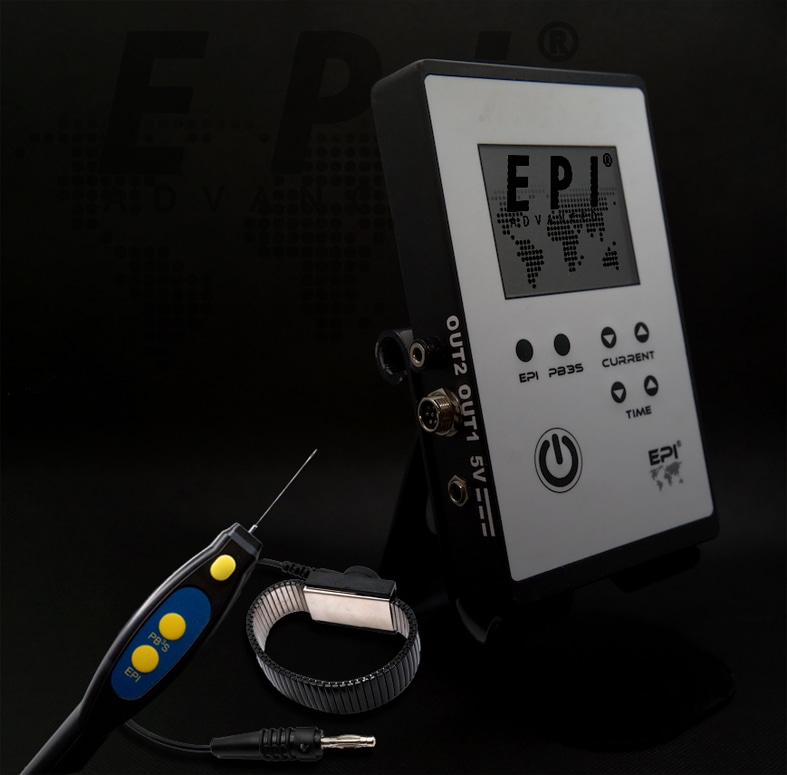

Иглодержатель и работа под УЗИ
Иглодержатель изолирован и выполнен из коррозионно-стойкого материала — конструкция запатентована EPI® Advanced Medicine. Задача изоляции — не пропустить в ткань ионизированные тяжёлые металлы с самого держателя: ток идёт только через иглу.
Хват эргономичный, кнопки EPI и PB3S под большим пальцем. Между пациентами держатель обрабатывают 2-процентной надуксусной кислотой.
Процедуру ведут под ультразвуковым наведением: датчик показывает изменённый участок и ход иглы. По поверхностным сухожилиям и триггерным точкам производитель ограничивает глубину введения 5–8 мм.
Ультразвуковой сканер в поставку аппарата не входит.
При каких состояниях применяют
Метод применяют при повреждениях сухожилий, мышц, связок и плотной соединительной ткани. Чаще всего это:
- Тендинопатия сухожилия надколенника
- Тендинопатия ахиллова сухожилия
- Повреждения в паховой области
- Латеральный и медиальный эпикондилит
- Патологии вращательной манжеты плеча
- Подошвенный фасциит
Комплектация
Состав поставки по руководству производителя:
- 1 аппарат EPI® ALPHA
- 1 зарядное устройство
- 1 аппликатор-иглодержатель с кнопками управления
- Адгезивные электроды
- 1 кабель соединения трёх анодов
Иглы в поставку аппарата не входят и заказываются отдельно — это расходный материал. Гарантия на прибор 2 года, на аккумулятор 6 месяцев; калибровка обязательна раз в два года.
Публикации по методу EPI
Метод внутритканевого чрескожного электролиза разбирался в рецензируемых журналах и диссертациях. Перечень приводится на языке оригинала — по этим названиям работы находятся в PubMed и ResearchGate.
- Acute Achilles Paratendinopathy following Major Injury of the Crural Fascia in a Professional Soccer Player: A Possible Correlation? Gabriele Mattiussi, Michele Turloni, Pietro Tobia Baldassi and Carlos Moreno
- Molecular Mechanisms of Regeneration in Chronic Tendinopathy Using Ultrasound-Guided Intratissue Percutaneous Electrolysis (EPI®). José Manuel Sánchez-Ibáñez
- Distiquiasis canina. Tratamiento con la técnica EPI®. A. Alonso Díez, J. Sánchez García, AE. Serrantes Gómez, MB. García Rodríguez, D. Bobis Villagrá, JM. Sánchez Ibáñez
- Clinical results after ultrasound-guided intratissue percutaneous electrolysis (EPI®) and eccentric exercise in the treatment of patellar tendinopathy. F. Abat, P. E. Gelber, F. Polidori, J. C. Monllau, J. M. Sánchez-Ibáñez
- Randomized, double-blind study comparing percutaneous electrolysis and dry needling for the management of temporomandibular myofascial pain. Ricardo Lopez-Martos, Luis-Miguel Gonzalez-Perez, Pablo Ruiz-Canela-Mendez, Francisco-Javier Urresti-Lopez, José-Luis Gutierrez-Perez, Pedro Infante-Cossio
- Treatment of proximal hamstring tendinopathy-related sciatic nerve entrapment: presentation of an ultrasound-guided «Intratissue Percutaneous Electrolysis» application. Gabriele Mattiussi, Carlos Moreno
- Therapeutic results after ultrasound-guided Intratissue Percutaneous Electrolysis (EPI) in the treatment of Rectus Abdominis-related Groin Pain in Professional Footballers: a pilot study
- Intratissue Percutaneous Electrolysis (EPI®) in the Treatment of Achilles Tendinopathy. José Manuel Sánchez-Ibáñez
- An experimental study of muscular injury repair in a mouse model of notexin-induced lesion with EPI® technique. Ferran Abat, Soraya-L Valles, Pablo-Eduardo Gelber, Fernando Polidori, Adrian Jorda, Sergio García-Herreros, Joan-Carles Monllau and Jose-Manuel Sanchez-Ibáñez
- Effectiveness of the Intratissue Percutaneous Electrolysis (EPI®) technique and isoinertial eccentric exercise in the treatment of patellar tendinopathy at two years follow-up. Ferran Abat, Wayne-J Diesel, Pablo-E Gelber, Fernando Polidori, Joan-Carles Monllau, José Manuel Sanchez-Ibañez
- Large Tear of the Pectoralis Major Muscle in an Athlete. Results after Treatment with Intratissue Percutaneous Electrolysis (EPI®). Abat F, Gelber PE, Monllau JC, Sánchez-Ibáñez JM
- Ultrasound-Guided EPI® Technique and Eccentric Exercise, New Treatment for Achilles and Patellar Tendinopathy Focused on the Region-Specific of the Tendon. José Manuel Sànchez-Ibàñez, Maria Elisa Fernàndez, Carlos Moreno, Daniel Marti and Pedro Belón
- The Ultrasound-Guided Intratissue Percutaneous Electrolysis (EPI®) For the Treatment of Refractory-Neovascular Patellar Tendinopathy. José Manuel Sánchez-Ibáñez
- Mecanismos moleculares de reparación mediante la técnica Electrólisis Percutánea Intratisular en la tendinosis rotuliana. F. Abata, S.L. Valles, P.E. Gelber, F. Polidori, T.P. Stitik, S. García-Herreros, J.C. Monllau y J.M. Sanchez-Ibánez
- Percutaneous electrochemical debridement of the Plantaris tendon: a novel option in the treatment of midportion Achilles tendinopathy. Gabriele Mattiussi and Carlos Moreno
- New Technique in Tendon Sport Recovery. Percutaneous Electrolysis Intratissue (EPI®). José Manuel Sánchez-Ibánez, Carlos Colmena, Jeronimo Benabent, Sergio García-Herreros and Soraya L. Vallés
- New Treatments for Degenerative Tendinopathy, focused on the Region-Specific of the Tendon. José Manuel Sánchez-Ibáñez, María Elisa Fernández, Joan Carles Monllau, Ángel Alonso-Díez, Jesús Sánchez-García and Jose Luis Sánchez-Sánchez
- Patellar tendinopathy: a critical review of current therapeutic options. F Abat, JM Sanchez-Ibañez
- Clinical results after Epi® and eccentric exercice in patellar tendinopathy at 10 years follew-up. Ferran Abat, Pablo-Eduardo Gelber, Fernando Polidori, Joan-Carles Monllau, Jose-Manuel Sánchez
- Intratissue percutaneous electolysis combined with active physical therapy for the treatment of adductor longus enthesopathy-related groin pain: a randomized trial. Carlos Moreno, Gabriele Mattiussi, Francisco J. Núñez, Giovanni Messina, Enrico Rejc
Сертификация
Производитель — EPI® Advanced Medicine, S.L., Avinguda Cerdanyola 73, Sant Cugat del Vallès, Барселона, Испания. EPI® ALPHA имеет маркировку CE как устройство для внутритканевого чрескожного электролиза, класс IIa, рабочая часть типа BF. Система менеджмента качества — ISO 13485:2016, управление рисками — ISO 14971:2019.
